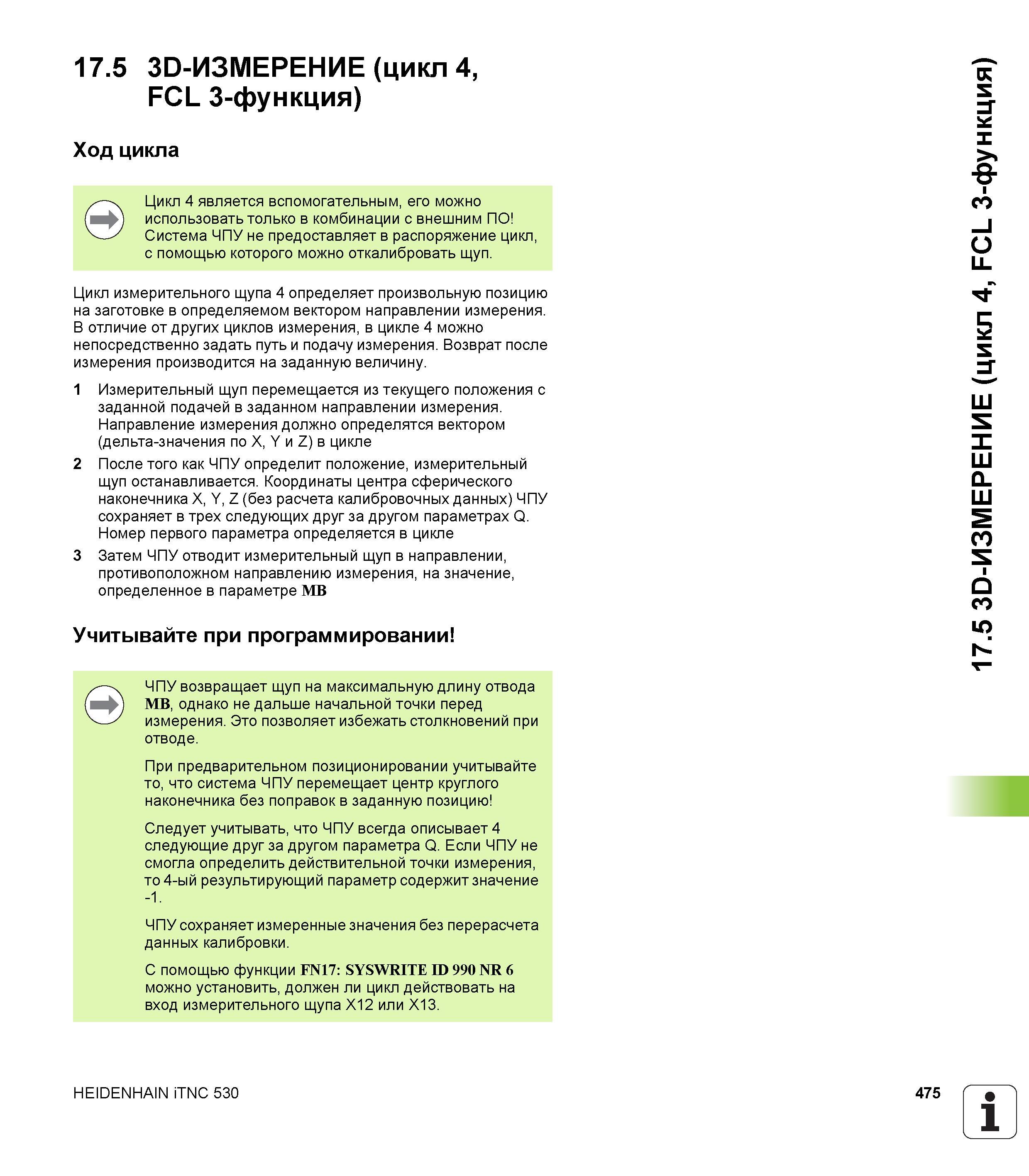

17.5 30-ИЗМЕРЕНИЕ (цикл 4, FCL 3-функция) Ход цикла Цикл 4 является вспомогательным, его можно использовать только в комбинации с внешним ПО Система ЧПУ не предоставляет в распоряжение цикл, с помощью которого можно откалибровать щуп. Цикл измерительного щупа 4 определяет произвольную позицию на заготовке в определяемом вектором направлении измерения. В отличие от других циклов измерения, в цикле 4 можно непосредственно задать путь и подачу измерения. Возврат после измерения производится на заданную величину. 1 Измерительный щуп перемещается из текущего положения с заданной подачей в заданном направлении измерения. Направление измерения должно определятся вектором (дельта-значения по X, Y и Z) в цикле 2 После того как ЧПУ определит положение, измерительный щуп останавливается. Координаты центра сферического наконечника X, Y, Z (без расчета калибровочных данных) ЧПУ сохраняет в трех следующих друг за другом параметрах Q. Номер первого параметра определяется в цикле 3 Затем ЧПУ отводит измерительный щуп в направлении, противоположном направлению измерения, на значение, определенное в параметре MB Учитывайте при программировании ЧПУ возвращает щуп на максимальную длину отвода MB, однако не дальше начальной точки перед измерения. Это позволяет избежать столкновений при отводе. При предварительном позиционировании учитывайте то, что система ЧПУ перемещает центр круглого наконечника без поправок в заданную позицию Следует учитывать, что ЧПУ всегда описывает 4 следующие друг за другом параметра Q. Если ЧПУ не смогла определить действительной точки измерения, то 4-ый результирующий параметр содержит значение -1. ЧПУ сохраняет измеренные значения без перерасчета данных калибровки. С помощью функции FN17 SYSWRITE ID 990 NR 6 можно установить, должен ли цикл действовать на вход измерительного щупа X12 или X13. HEIDENHAIN iTNC 530 475 1 17.5 30-ИЗМЕРЕНИЕ (цикл 4, FCL 3-функция)
