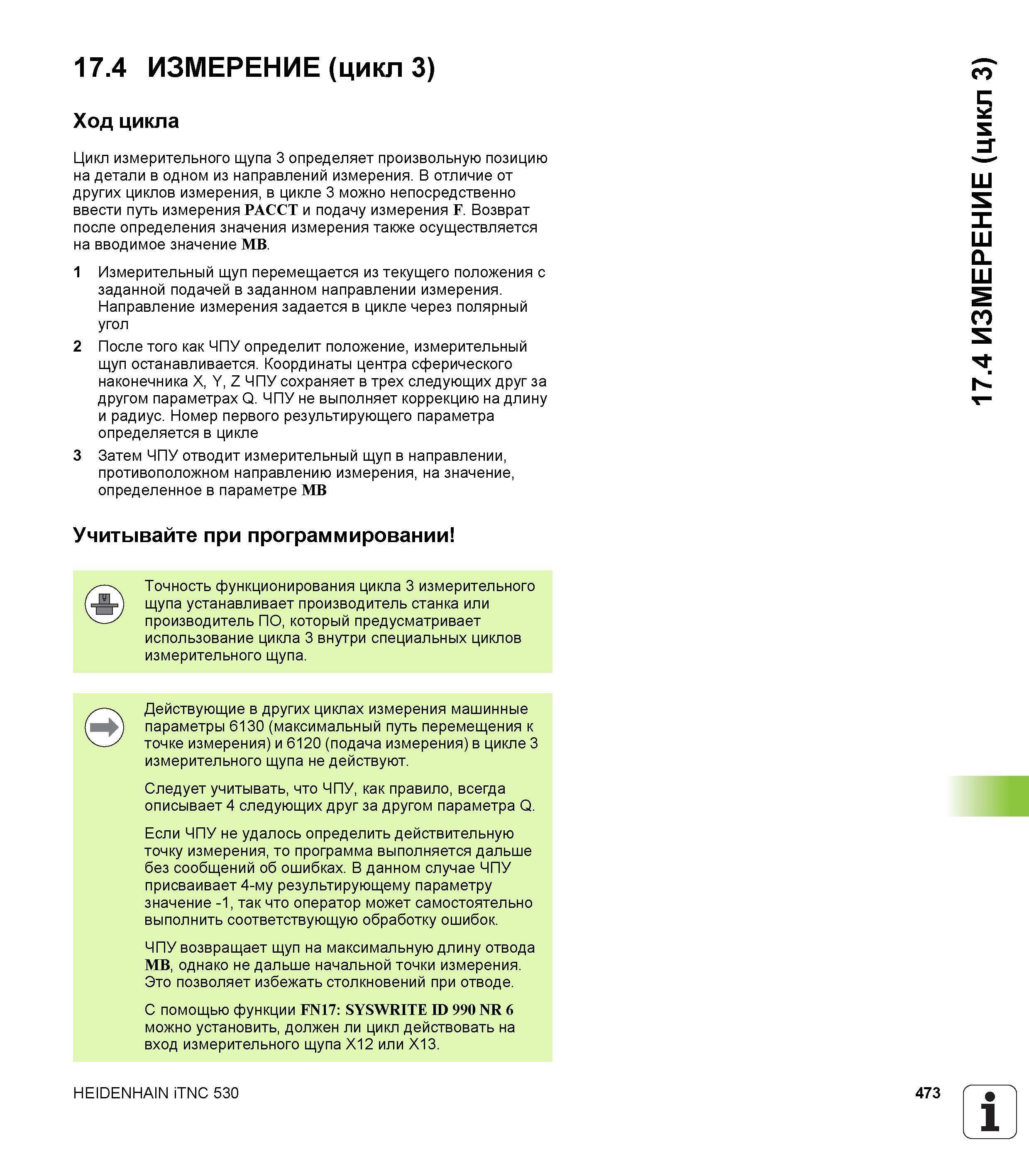

17.4 ИЗМЕРЕНИЕ (цикл 3) Ход цикла Цикл измерительного щупа 3 определяет произвольную позицию на детали в одном из направлений измерения. В отличие от других циклов измерения, в цикле 3 можно непосредственно ввести путь измерения РАССТ и подачу измерения F. Возврат после определения значения измерения также осуществляется на вводимое значение MB. 1 Измерительный щуп перемещается из текущего положения с заданной подачей в заданном направлении измерения. Направление измерения задается в цикле через полярный угол 2 После того как ЧПУ определит положение, измерительный щуп останавливается. Координаты центра сферического наконечника X, Y, Z ЧПУ сохраняет в трех следующих друг за другом параметрах Q. ЧПУ не выполняет коррекцию на длину и радиус. Номер первого результирующего параметра определяется в цикле 3 Затем ЧПУ отводит измерительный щуп в направлении, противоположном направлению измерения, на значение, определенное в параметре MB Учитывайте при программировании Точность функционирования цикла 3 измерительного щупа устанавливает производитель станка или производитель ПО, который предусматривает использование цикла 3 внутри специальных циклов измерительного щупа. Действующие в других циклах измерения машинные параметры 6130 (максимальный путь перемещения к точке измерения) и 6120 (подача измерения) в цикле 3 измерительного щупа не действуют. Следует учитывать, что ЧПУ, как правило, всегда описывает 4 следующих друг за другом параметра Q. Если ЧПУ не удалось определить действительную точку измерения, то программа выполняется дальше без сообщений об ошибках. В данном случае ЧПУ присваивает 4-му результирующему параметру значение -1, так что оператор может самостоятельно выполнить соответствующую обработку ошибок. ЧПУ возвращает щуп на максимальную длину отвода MB, однако не дальше начальной точки измерения. Это позволяет избежать столкновений при отводе. С помощью функции FN17 SYSWRITE ID 990 NR 6 можно установить, должен ли цикл действовать на вход измерительного щупа X12 или X13. HEIDENHAIN iTNC 530 473 1 17.4 ИЗМЕРЕНИЕ (цикл 3)
