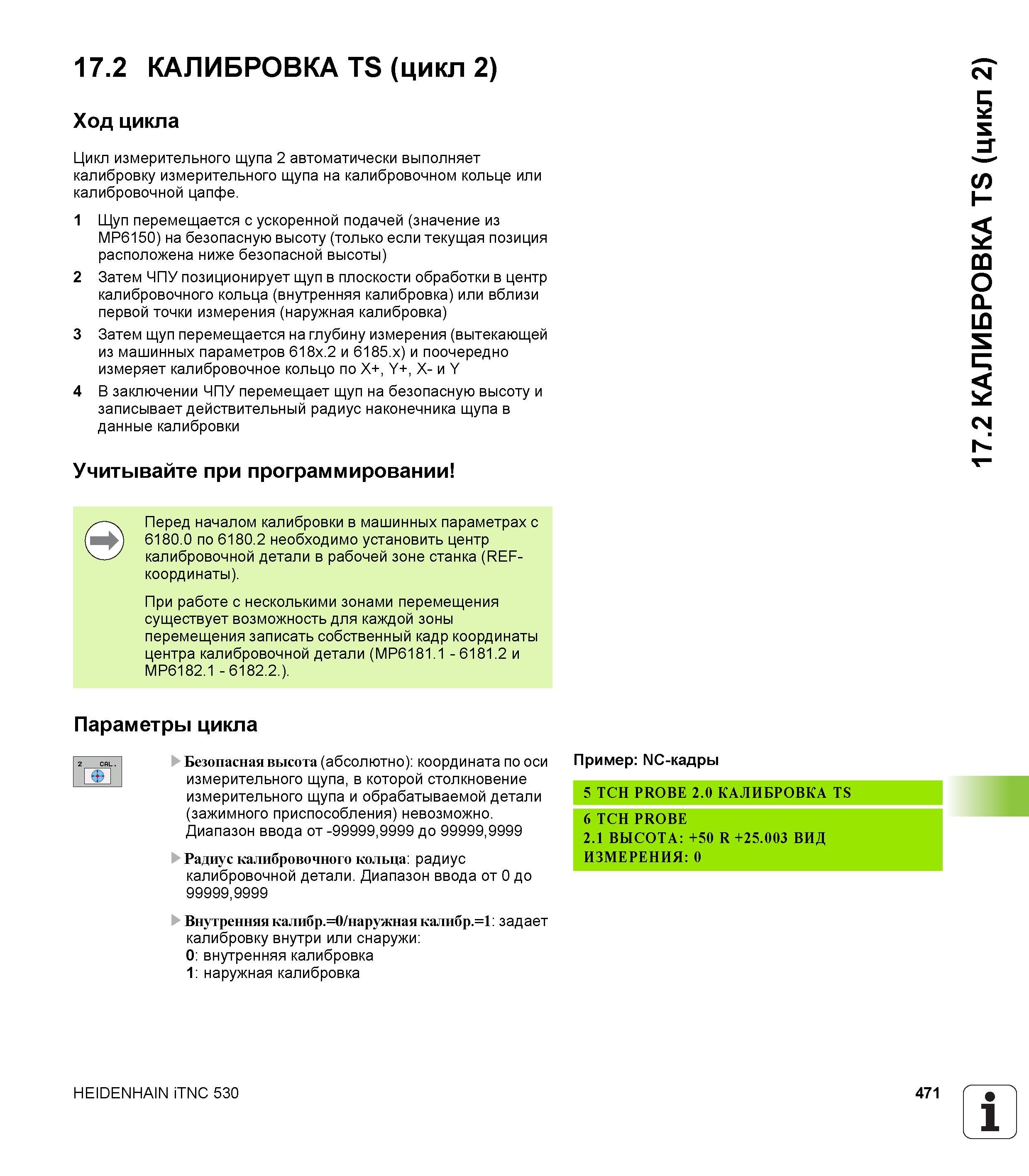

17.2 КАЛИБРОВКА TS (цикл 2) Ход цикла Цикл измерительного щупа 2 автоматически выполняет калибровку измерительного щупа на калибровочном кольце или калибровочной цапфе. 1 Щуп перемещается с ускоренной подачей (значение из MP6150) на безопасную высоту (только если текущая позиция расположена ниже безопасной высоты) 2 Затем ЧПУ позиционирует щуп в плоскости обработки в центр калибровочного кольца (внутренняя калибровка) или вблизи первой точки измерения (наружная калибровка) 3 Затем щуп перемещается на глубину измерения (вытекающей из машинных параметров 618x.2 и 6185.x) и поочередно измеряет калибровочное кольцо по X+, Y+, X- и Y 4 В заключении ЧПУ перемещает щуп на безопасную высоту и записывает действительный радиус наконечника щупа в данные калибровки Учитывайте при программировании Перед началом калибровки в машинных параметрах с 6180.0 по 6180.2 необходимо установить центр калибровочной детали в рабочей зоне станка (REF-координаты). При работе с несколькими зонами перемещения существует возможность для каждой зоны перемещения записать собственный кадр координаты центра калибровочной детали (MP6181.1 - 6181.2 и MP6182.1 - 6182.2.). Параметры цикла Безопасная высота (абсолютно) координата по оси измерительного щупа, в которой столкновение измерительного щупа и обрабатываемой детали (зажимного приспособления) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 Радиус калибровочного кольца радиус калибровочной детали. Диапазон ввода от 0 до 99999,9999 Внутренняя калибр.=0/наружная калибр.=1 задает калибровку внутри или снаружи 0 внутренняя калибровка 1 наружная калибровка Пример NC-кадры 5 TCH PROBE 2.0 КАЛИБРОВКА TS 6 TCH PROBE 2.1 ВЫСОТА +50 R +25.003 ВИД ИЗМЕРЕНИЯ 0 HEIDENHAIN iTNC 530 471 1 17.2 КАЛИБРОВКА TS (цикл 2)
