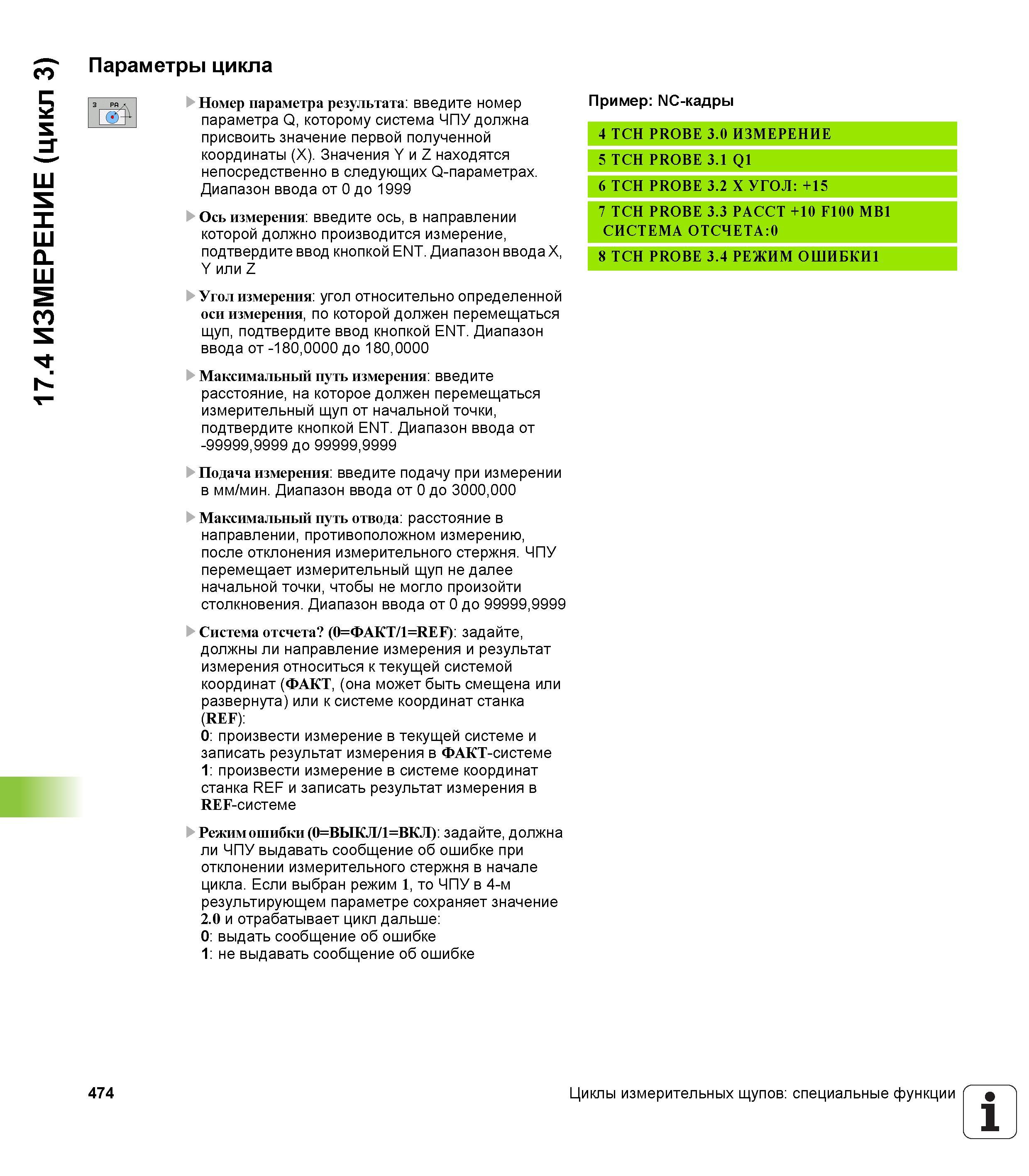

17.4 ИЗМЕРЕНИЕ (цикл 3) Параметры цикла Номер параметра результата введите номер параметра Q, которому система ЧПУ должна присвоить значение первой полученной координаты (X). Значения Y и Z находятся непосредственно в следующих Q-параметрах. Диапазон ввода от 0 до 1999 Ось измерения введите ось, в направлении которой должно производится измерение, подтвердите ввод кнопкой ENT. Диапазон ввода X, Y или Z Угол измерения угол относительно определенной оси измерения, по которой должен перемещаться щуп, подтвердите ввод кнопкой ENT. Диапазон ввода от -180,0000 до 180,0000 Максимальный путь измерения введите расстояние, на которое должен перемещаться измерительный щуп от начальной точки, подтвердите кнопкой ENT. Диапазон ввода от -99999,9999 до 99999,9999 Подача измерения введите подачу при измерении в мм/мин. Диапазон ввода от 0 до 3000,000 Максимальный путь отвода расстояние в направлении, противоположном измерению, после отклонения измерительного стержня. ЧПУ перемещает измерительный щуп не далее начальной точки, чтобы не могло произойти столкновения. Диапазон ввода от 0 до 99999,9999 Система отсчета (0=ФАКТ/1=КЕБ) задайте, должны ли направление измерения и результат измерения относиться к текущей системой координат (ФАКТ, (она может быть смещена или развернута) или к системе координат станка (REF) 0 произвести измерение в текущей системе и записать результат измерения в ФАКТ-системе 1 произвести измерение в системе координат станка REF и записать результат измерения в REF-системе Режим ошибки (0=ВЫКЛ/1=ВКЛ) задайте, должна ли ЧПУ выдавать сообщение об ошибке при отклонении измерительного стержня в начале цикла. Если выбран режим 1, то ЧПУ в 4-м результирующем параметре сохраняет значение 2.0 и отрабатывает цикл дальше 0 выдать сообщение об ошибке 1 не выдавать сообщение об ошибке Пример NC-кадры 4 TCH PROBE 3.0 ИЗМЕРЕНИЕ 5 TCH PROBE 3.1 Q1 6 TCH PROBE 3.2 X УГОЛ +15 7 TCH PROBE 3.3 РАССТ +10 F100 MB1 СИСТЕМА ОТСЧЕТА:0 8 TCH PROBE 3.4 РЕЖИМ ОШИБКИ1 474 Циклы измерительных щупов специальные функции 1 _'
