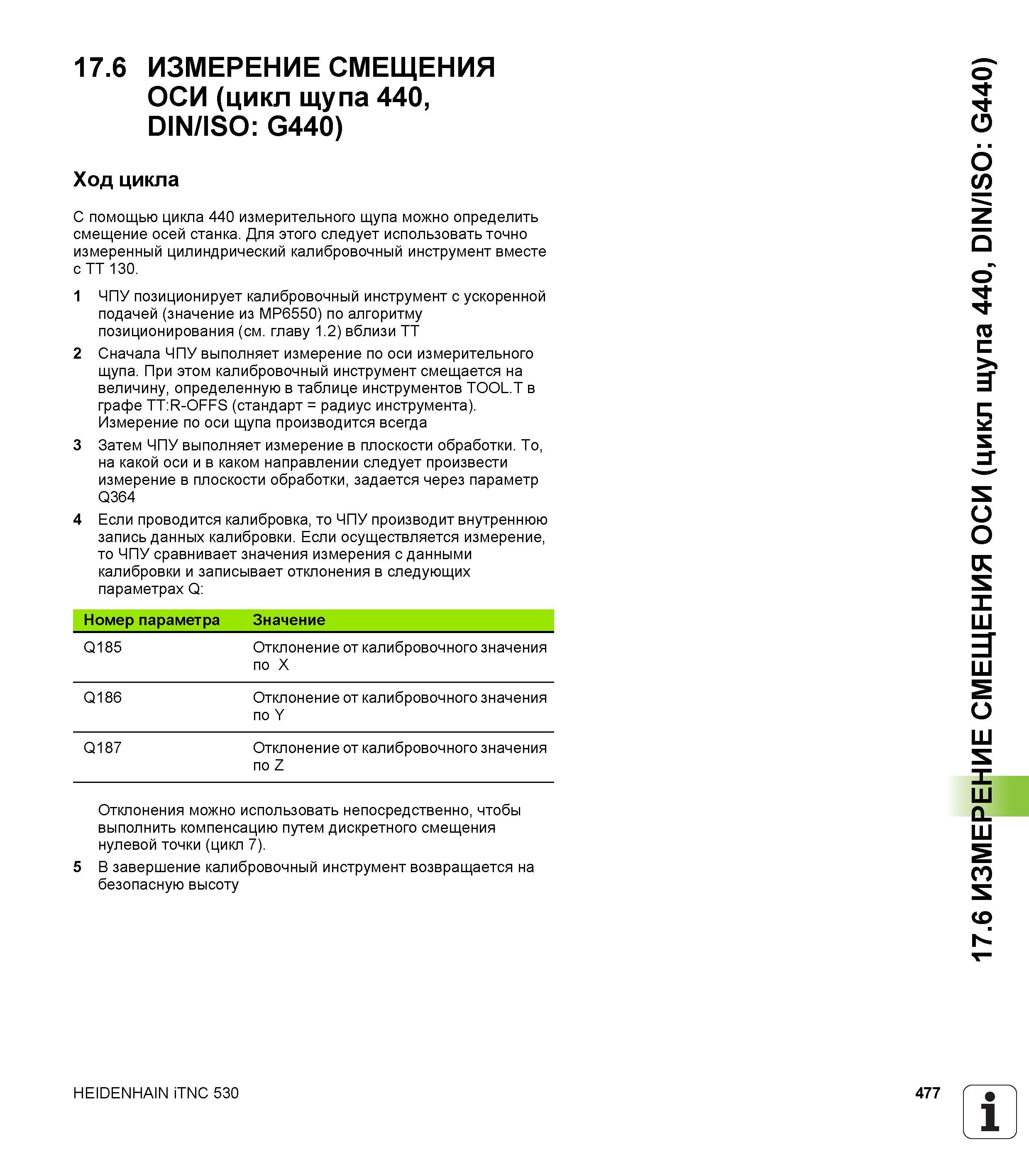

17.6 ИЗМЕРЕНИЕ СМЕЩЕНИЯ ОСИ (цикл щупа 440, 0IN/IS0 G440) Ход цикла С помощью цикла 440 измерительного щупа можно определить смещение осей станка. Для этого следует использовать точно измеренный цилиндрический калибровочный инструмент вместе с TT 130. 1 ЧПУ позиционирует калибровочный инструмент с ускоренной подачей (значение из MP6550) по алгоритму позиционирования (см. главу 1.2) вблизи TT 2 Сначала ЧПУ выполняет измерение по оси измерительного щупа. При этом калибровочный инструмент смещается на величину, определенную в таблице инструментов TOOL.T в графе TT:R-OFFS (стандарт = радиус инструмента). Измерение по оси щупа производится всегда 3 Затем ЧПУ выполняет измерение в плоскости обработки. То, на какой оси и в каком направлении следует произвести измерение в плоскости обработки, задается через параметр Q364 4 Если проводится калибровка, то ЧПУ производит внутреннюю запись данных калибровки. Если осуществляется измерение, то ЧПУ сравнивает значения измерения с данными калибровки и записывает отклонения в следующих параметрах Q Номер параметра Значение Q185 Отклонение от калибровочного значения по X Q186 Отклонение от калибровочного значения по Y Q187 Отклонение от калибровочного значения по Z Отклонения можно использовать непосредственно, чтобы выполнить компенсацию путем дискретного смещения нулевой точки (цикл 7). 5 В завершение калибровочный инструмент возвращается на безопасную высоту HEIDENHAIN iTNC 530 477 17.6 ИЗМЕРЕНИЕ СМЕЩЕНИЯ ОСИ (цикл щупа 440, DIN/ISO G440)
