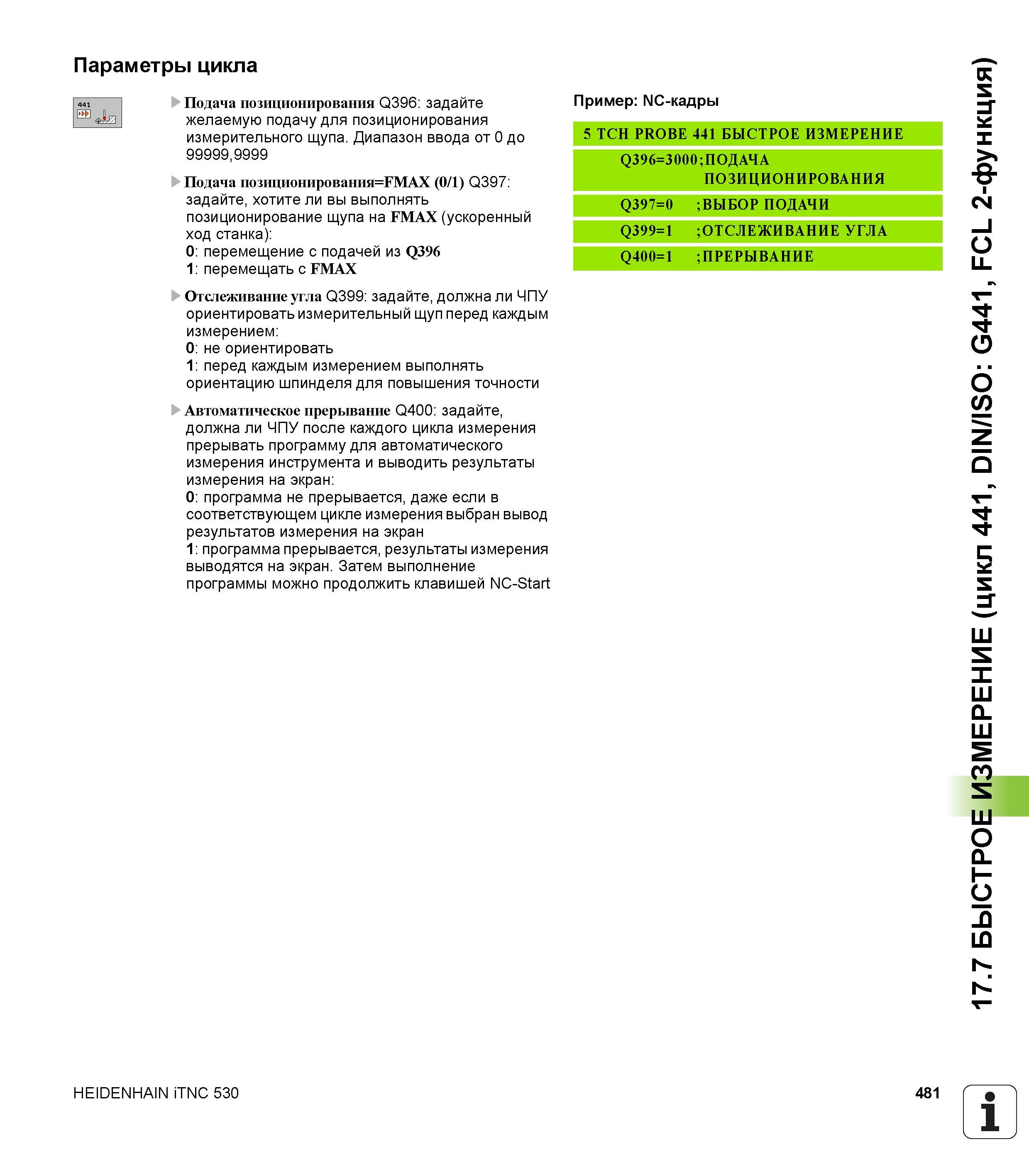

481 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.481

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 481 0481 Lab2u

Параметры цикла Подача позиционирования Q396 задайте желаемую подачу для позиционирования измерительного щупа. Диапазон ввода от 0 до 99999,9999 Подача позиционирования=РМАХ (0/1) Q397 задайте, хотите ли вы выполнять позиционирование щупа на FMAX (ускоренный ход станка) 0 перемещение с подачей из Q396 1 перемещать с FMAX Отслеживание угла Q399 задайте, должна ли ЧПУ ориентировать измерительный щуп перед каждым измерением 0 не ориентировать 1 перед каждым измерением выполнять ориентацию шпинделя для повышения точности Автоматическое прерывание Q400 задайте, должна ли ЧПУ после каждого цикла измерения прерывать программу для автоматического измерения инструмента и выводить результаты измерения на экран 0 программа не прерывается, даже если в соответствующем цикле измерения выбран вывод результатов измерения на экран 1 программа прерывается, результаты измерения выводятся на экран. Затем выполнение программы можно продолжить клавишей NC-Start Пример NC-кадры 5 TCH PROBE 441 БЫСТРОЕ ИЗМЕРЕНИЕ Q396=3000;ПОДАЧА ПОЗИЦИОНИРОВАНИЯ Q397=0 ; ВЫБОР ПОДАЧИ Q399=1 ;ОТСЛЕЖИВАНИЕ УГЛА Q400=1 ;ПРЕРЫВАНИЕ HEIDENHAIN iTNC 530 481 1 _' 17.7 БЫСТРОЕ ИЗМЕРЕНИЕ (цикл 441, DIN/ISO G441, FCL 2-функция)
