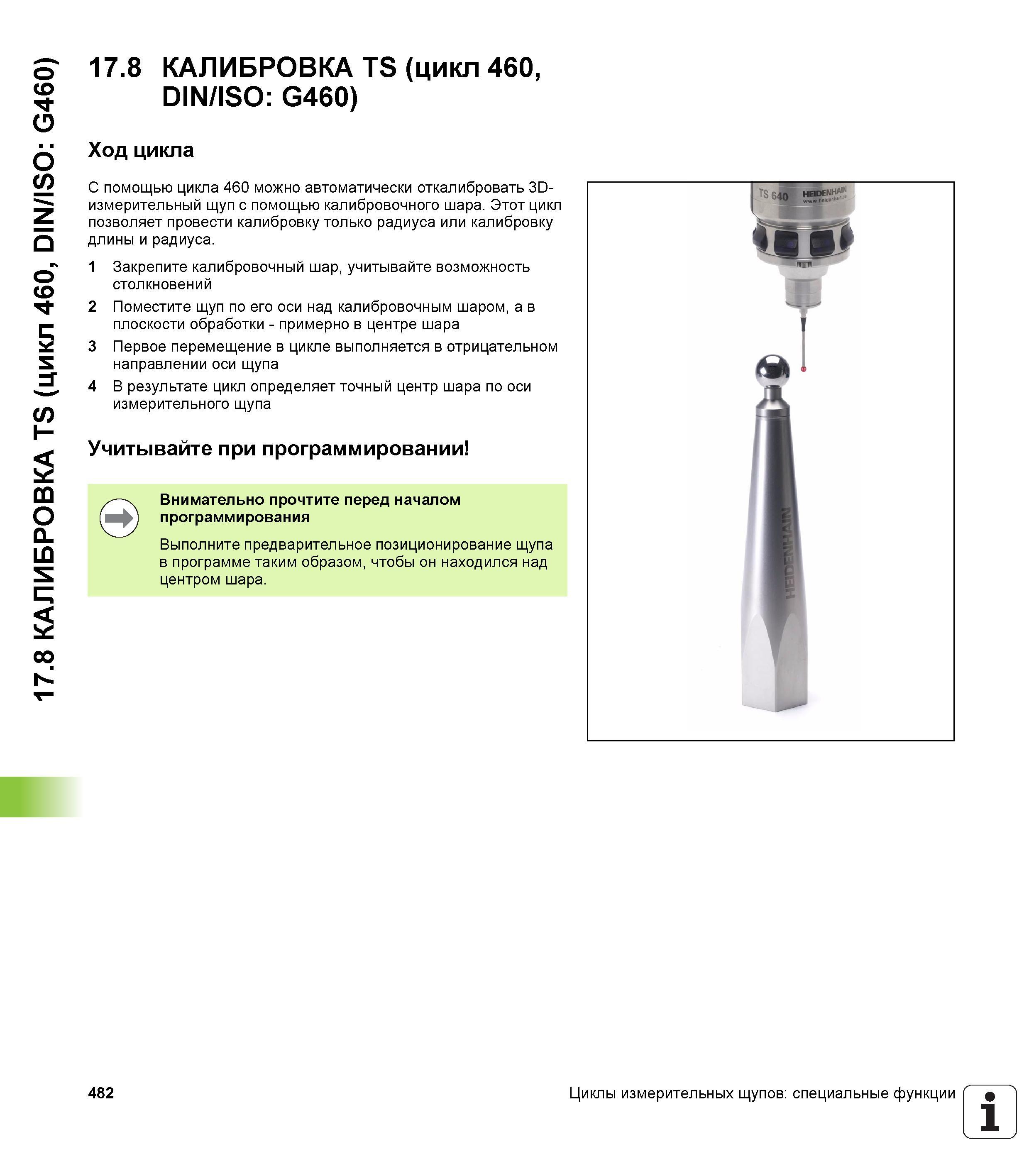

17.8 КАЛИБРОВКА TS (цикл 460, DIN/ISO G460) 17.8 КАЛИБРОВКА TS (цикл 460, DIN/ISO G460) Ход цикла С помощью цикла 460 можно автоматически откалибровать 3D- измерительный щуп с помощью калибровочного шара. Этот цикл позволяет провести калибровку только радиуса или калибровку длины и радиуса. 1 Закрепите калибровочный шар, учитывайте возможность столкновений 2 Поместите щуп по его оси над калибровочным шаром, а в плоскости обработки - примерно в центре шара 3 Первое перемещение в цикле выполняется в отрицательном направлении оси щупа 4 В результате цикл определяет точный центр шара по оси измерительного щупа Учитывайте при программировании Внимательно прочтите перед началом программирования Выполните предварительное позиционирование щупа в программе таким образом, чтобы он находился над центром шара. 482 Циклы измерительных щупов специальные функции 1
