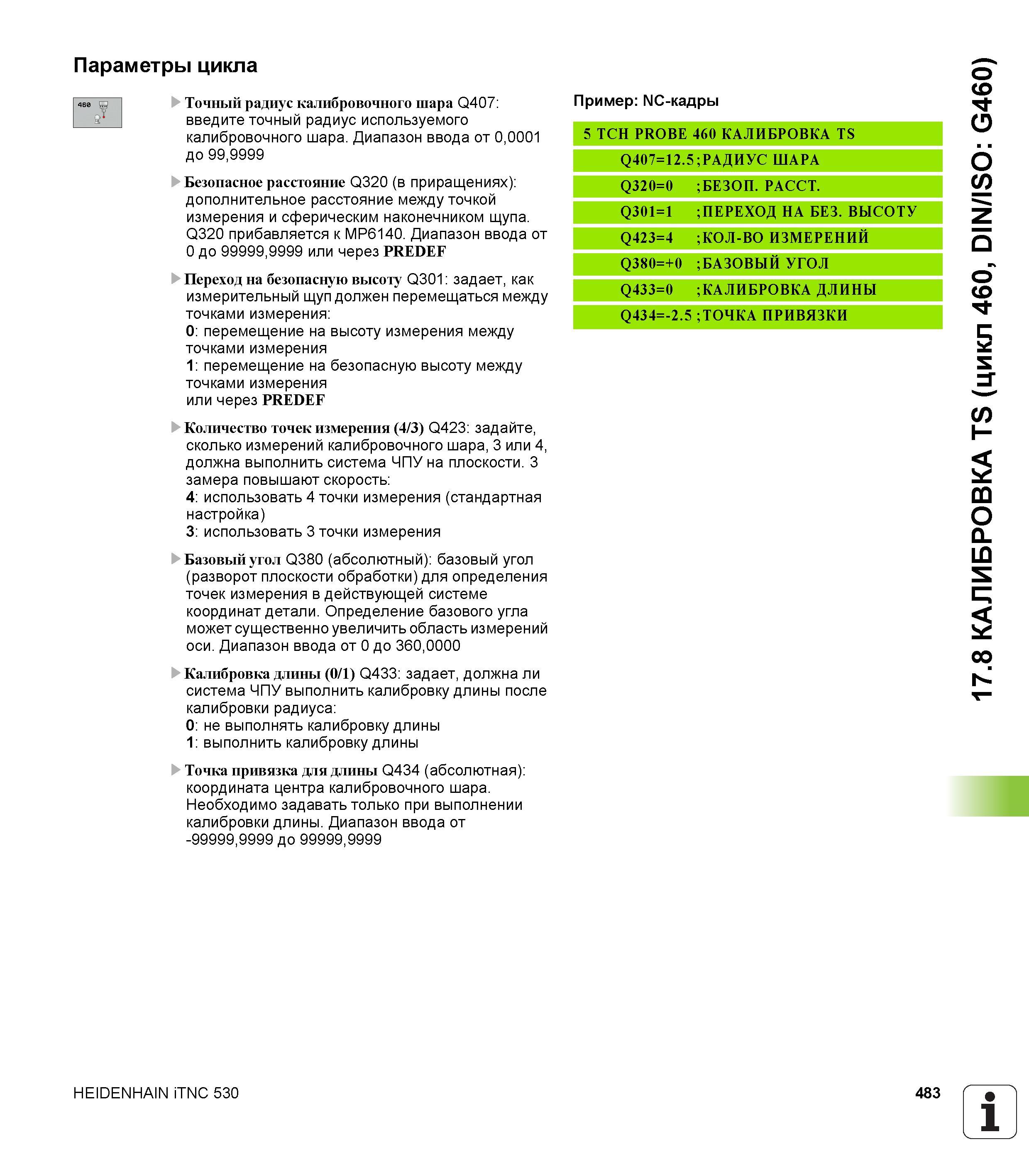

483 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.483

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 483 0483 Lab2u

Параметры цикла Точный радиус калибровочного шара Q407 введите точный радиус используемого калибровочного шара. Диапазон ввода от 0,0001 до 99,9999 Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к MP6140. Диапазон ввода от 0 до 99999,9999 или через PREDEF Переход на безопасную высоту Q301 задает, как измерительный щуп должен перемещаться между точками измерения 0 перемещение на высоту измерения между точками измерения 1 перемещение на безопасную высоту между точками измерения или через PREDEF Количество точек измерения (4/3) Q423 задайте, сколько измерений калибровочного шара, 3 или 4, должна выполнить система ЧПУ на плоскости. 3 замера повышают скорость 4 использовать 4 точки измерения (стандартная настройка) 3 использовать 3 точки измерения Базовый угол Q380 (абсолютный) базовый угол (разворот плоскости обработки) для определения точек измерения в действующей системе координат детали. Определение базового угла может существенно увеличить область измерений оси. Диапазон ввода от 0 до 360,0000 Калибровка длины (0/1) Q433 задает, должна ли система ЧПУ выполнить калибровку длины после калибровки радиуса 0 не выполнять калибровку длины 1 выполнить калибровку длины Точка привязка для длины Q434 (абсолютная) координата центра калибровочного шара. Необходимо задавать только при выполнении калибровки длины. Диапазон ввода от -99999,9999 до 99999,9999 Пример NC-кадры 5 TCH PROBE 460 КАЛИБРОВКА TS Q -и о II 5 ;РАДИУС ШАРА Q320=0 ;БЕЗОП. РАССТ. Q301=1 ;ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q423=4 ;КОЛ-ВО ИЗМЕРЕНИИ Q380=+0 ; БАЗОВЫЙ УГОЛ Q433=0 ;КАЛИБРОВКА ДЛИНЫ Q434=-2.5 ; ТОЧКА ПРИВЯЗКИ HEIDENHAIN iTNC 530 483 1 _' 17.8 КАЛИБРОВКА TS (цикл 460, DIN/ISO G460)
