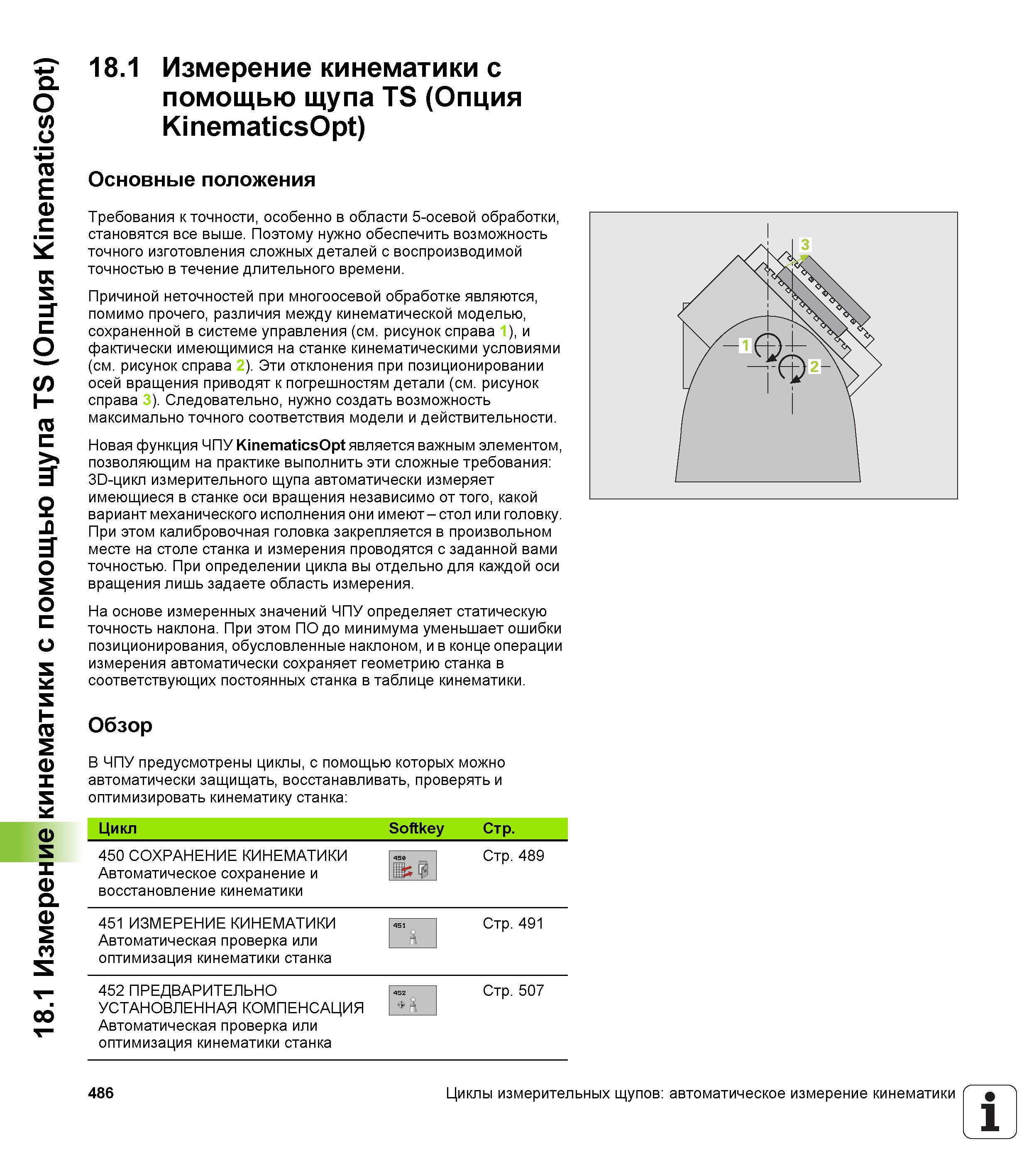

18.1 Измерение кинематики с помощью щупа TS (Опция KinematicsOpt) 18.1 Измерение кинематики с помощью щупа TS (Опция KinematicsOpt) Основные положения Требования к точности, особенно в области 5-осевой обработки, становятся все выше. Поэтому нужно обеспечить возможность точного изготовления сложных деталей с воспроизводимой точностью в течение длительного времени. Причиной неточностей при многоосевой обработке являются, помимо прочего, различия между кинематической моделью, сохраненной в системе управления (см. рисунок справа 1), и фактически имеющимися на станке кинематическими условиями (см. рисунок справа 2). Эти отклонения при позиционировании осей вращения приводят к погрешностям детали (см. рисунок справа 3). Следовательно, нужно создать возможность максимально точного соответствия модели и действительности. Новая функция ЧПУ KinematicsOpt является важным элементом, позволяющим на практике выполнить эти сложные требования 30-цикл измерительного щупа автоматически измеряет имеющиеся в станке оси вращения независимо от того, какой вариант механического исполнения они имеют - стол или головку. При этом калибровочная головка закрепляется в произвольном месте на столе станка и измерения проводятся с заданной вами точностью. При определении цикла вы отдельно для каждой оси вращения лишь задаете область измерения. На основе измеренных значений ЧПУ определяет статическую точность наклона. При этом ПО до минимума уменьшает ошибки позиционирования, обусловленные наклоном, и в конце операции измерения автоматически сохраняет геометрию станка в соответствующих постоянных станка в таблице кинематики. Обзор В ЧПУ предусмотрены циклы, с помощью которых можно автоматически защищать, восстанавливать, проверять и оптимизировать кинематику станка Цикл Softkey Стр. 450 СОХРАНЕНИЕ КИНЕМАТИКИ Автоматическое сохранение и восстановление кинематики 450 Стр. 489 451 ИЗМЕРЕНИЕ КИНЕМАТИКИ Автоматическая проверка или оптимизация кинематики станка 451 8 Стр. 491 452 ПРЕДВАРИТЕЛЬНО УСТАНОВЛЕННАЯ КОМПЕНСАЦИЯ Автоматическая проверка или оптимизация кинематики станка 452 ♦ h Стр. 507 486 Циклы измерительных щупов автоматическое измерение кинематики 1
