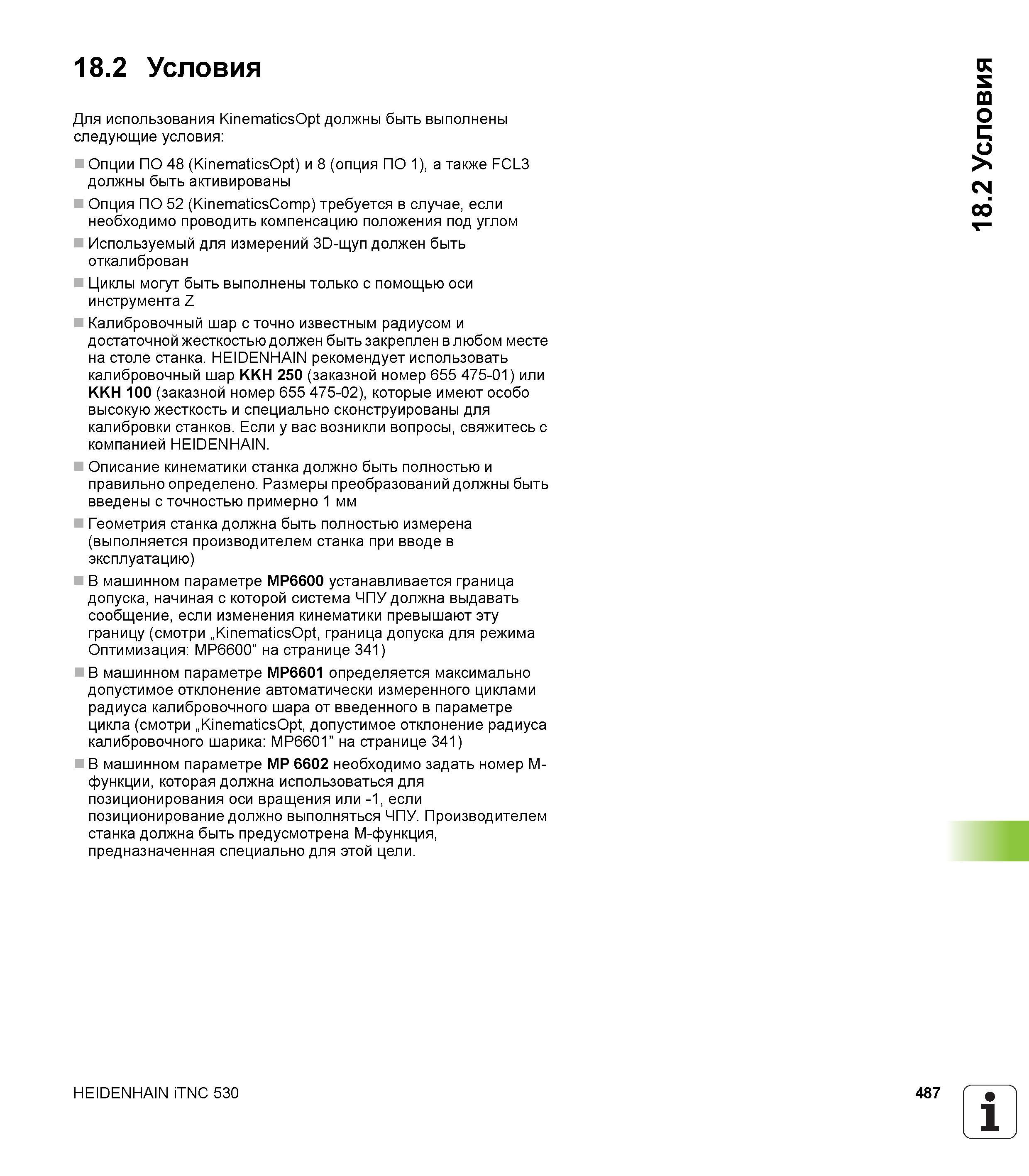

18.2 Условия Для использования KinematicsOpt должны быть выполнены следующие условия Опции ПО 48 (KinematicsOpt) и 8 (опция ПО 1), а также FCL3 должны быть активированы Опция ПО 52 (KinematicsComp) требуется в случае, если необходимо проводить компенсацию положения под углом Используемый для измерений 3D-щуп должен быть откалиброван Циклы могут быть выполнены только с помощью оси инструмента Z Калибровочный шар с точно известным радиусом и достаточной жесткостью должен быть закреплен в любом месте на столе станка. HEIDENHAIN рекомендует использовать калибровочный шар KKH 250 (заказной номер 655 475-01) или KKH 100 (заказной номер 655 475-02), которые имеют особо высокую жесткость и специально сконструированы для калибровки станков. Если у вас возникли вопросы, свяжитесь с компанией HEIDENHAIN. Описание кинематики станка должно быть полностью и правильно определено. Размеры преобразований должны быть введены с точностью примерно 1 мм Геометрия станка должна быть полностью измерена (выполняется производителем станка при вводе в эксплуатацию) В машинном параметре MP6600 устанавливается граница допуска, начиная с которой система ЧПУ должна выдавать сообщение, если изменения кинематики превышают эту границу (смотри „KinematicsOpt, граница допуска для режима Оптимизация MP6600” на странице 341) В машинном параметре MP6601 определяется максимально допустимое отклонение автоматически измеренного циклами радиуса калибровочного шара от введенного в параметре цикла (смотри „KinematicsOpt, допустимое отклонение радиуса калибровочного шарика MP6601” на странице 341) В машинном параметре MP 6602 необходимо задать номер M-функции, которая должна использоваться для позиционирования оси вращения или -1, если позиционирование должно выполняться ЧПУ. Производителем станка должна быть предусмотрена M-функция, предназначенная специально для этой цели. HEIDENHAIN iTNC 530 487 1 _' 18.2 Условия
