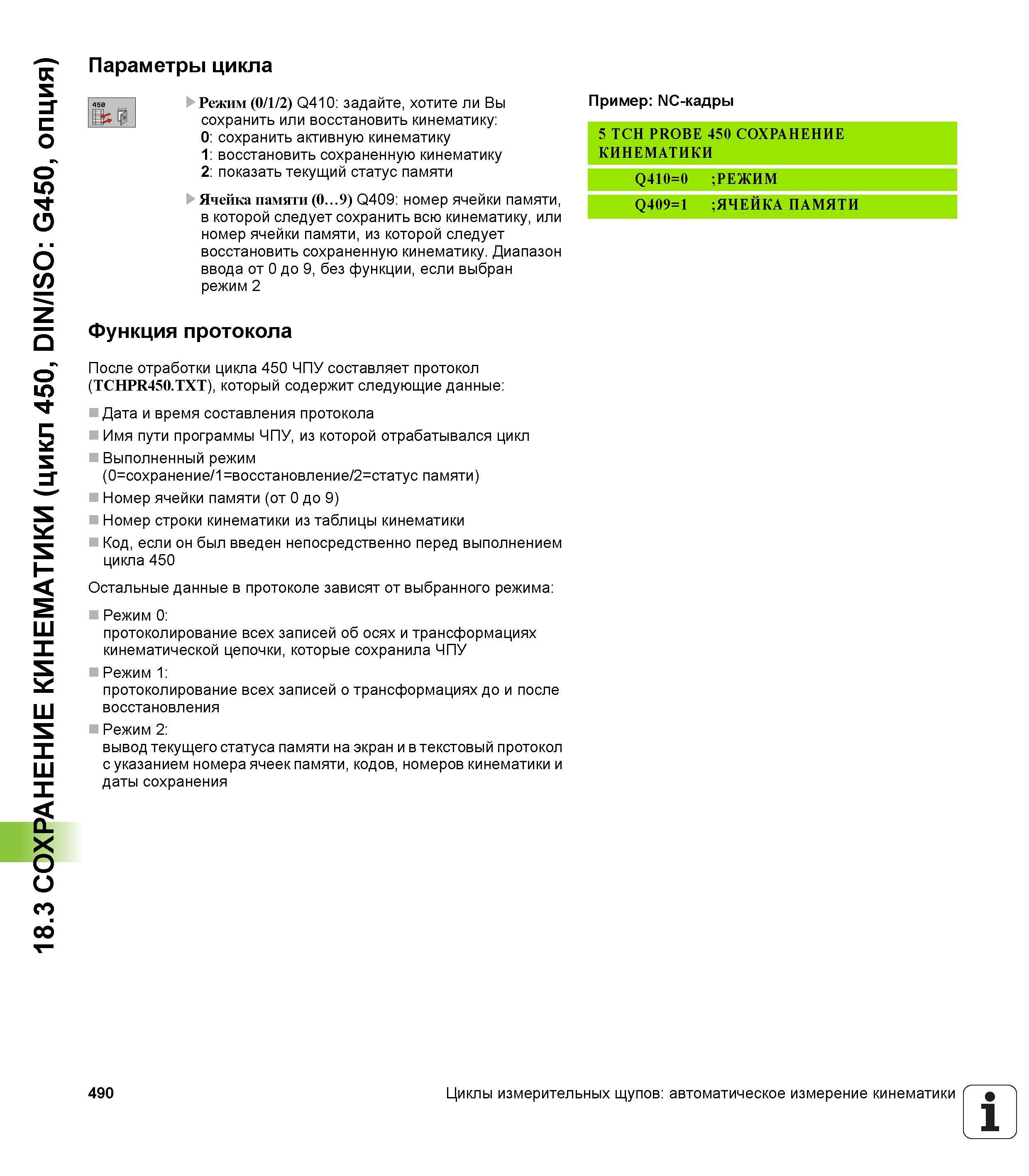

18.3 СОХРАНЕНИЕ КИНЕМАТИКИ (цикл 450, DIN/ISO G450, опция) Параметры цикла Режим (0/1/2) Q410 задайте, хотите ли Вы сохранить или восстановить кинематику 0 сохранить активную кинематику 1 восстановить сохраненную кинематику 2 показать текущий статус памяти Ячейка памяти (0 9) Q409 номер ячейки памяти, в которой следует сохранить всю кинематику, или номер ячейки памяти, из которой следует восстановить сохраненную кинематику. Диапазон ввода от 0 до 9, без функции, если выбран режим 2 Пример NC-кадры 5 TCH PROBE 450 СОХРАНЕНИЕ КИНЕМАТИКИ Q410=0 ;РЕЖИМ Q409=1 ;ЯЧЕЙКА ПАМЯТИ Функция протокола После отработки цикла 450 ЧПУ составляет протокол (TCHPR450.TXT), который содержит следующие данные Дата и время составления протокола Имя пути программы ЧПУ, из которой отрабатывался цикл Выполненный режим (0=сохранение/1=восстановление/2=статус памяти) Номер ячейки памяти (от 0 до 9) Номер строки кинематики из таблицы кинематики Код, если он был введен непосредственно перед выполнением цикла 450 Остальные данные в протоколе зависят от выбранного режима Режим 0 протоколирование всех записей об осях и трансформациях кинематической цепочки, которые сохранила ЧПУ Режим 1 протоколирование всех записей о трансформациях до и после восстановления Режим 2 вывод текущего статуса памяти на экран и в текстовый протокол с указанием номера ячеек памяти, кодов, номеров кинематики и даты сохранения 490 Циклы измерительных щупов автоматическое измерение кинематики 1
