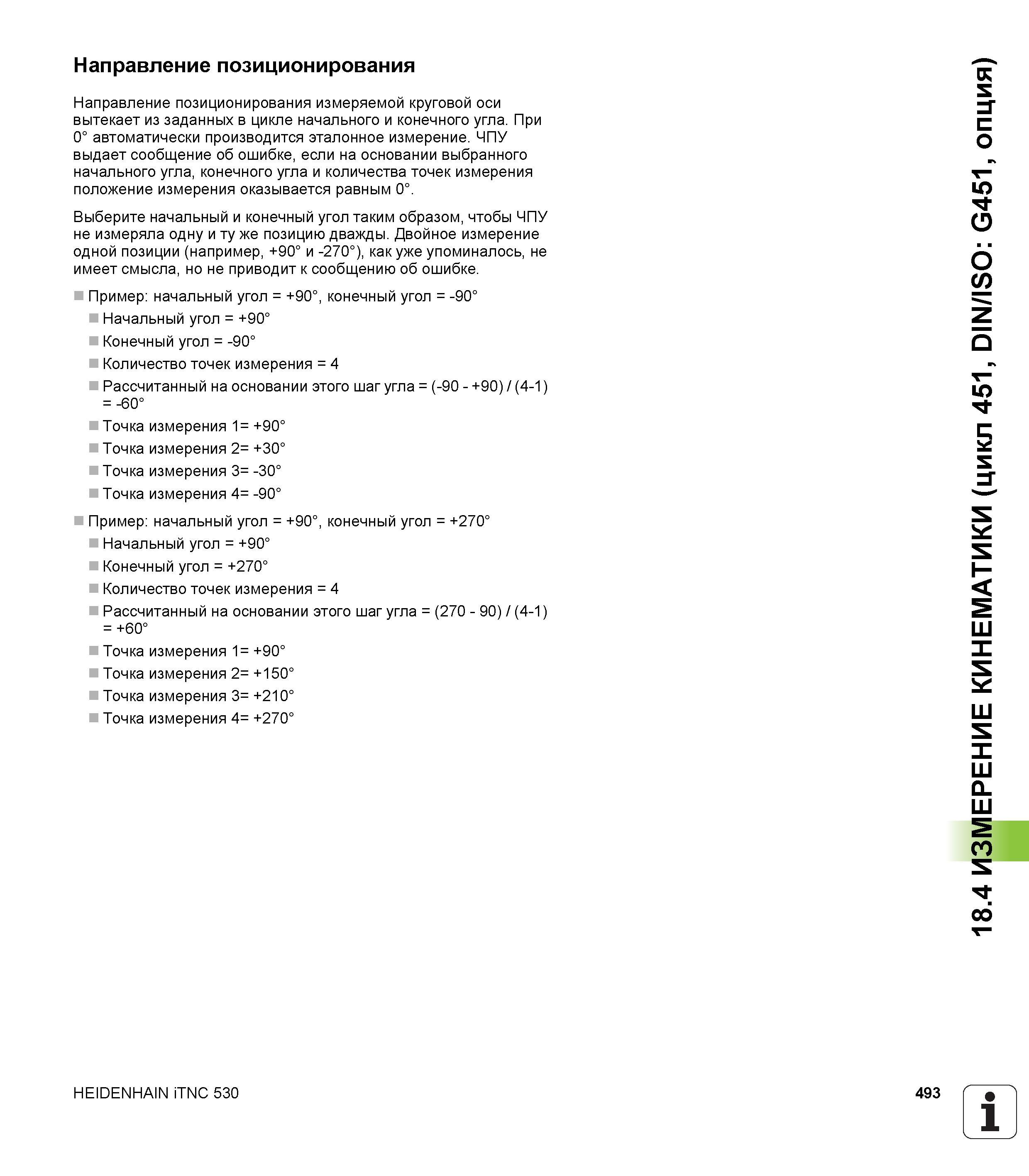

Направление позиционирования Направление позиционирования измеряемой круговой оси вытекает из заданных в цикле начального и конечного угла. При 0° автоматически производится эталонное измерение. ЧПУ выдает сообщение об ошибке, если на основании выбранного начального угла, конечного угла и количества точек измерения положение измерения оказывается равным 0°. Выберите начальный и конечный угол таким образом, чтобы ЧПУ не измеряла одну и ту же позицию дважды. Двойное измерение одной позиции (например, +90° и -270°), как уже упоминалось, не имеет смысла, но не приводит к сообщению об ошибке. Пример начальный угол = +90°, конечный угол = -90° Начальный угол = +90° Конечный угол = -90° Количество точек измерения = 4 Рассчитанный на основании этого шаг угла = (-90 - +90) / (4-1) = -60° Точка измерения 1= +90° Точка измерения 2= +30° Точка измерения 3= -30° Точка измерения 4= -90° Пример начальный угол = +90°, конечный угол = +270° Начальный угол = +90° Конечный угол = +270° Количество точек измерения = 4 Рассчитанный на основании этого шаг угла = (270 - 90) / (4-1) = +60° Точка измерения 1= +90° Точка измерения 2= +150° Точка измерения 3= +210° Точка измерения 4= +270° HEIDENHAIN iTNC 530 493 1 _' 18.4 ИЗМЕРЕНИЕ КИНЕМАТИКИ (цикл 451, DIN/ISO G451, опция)
