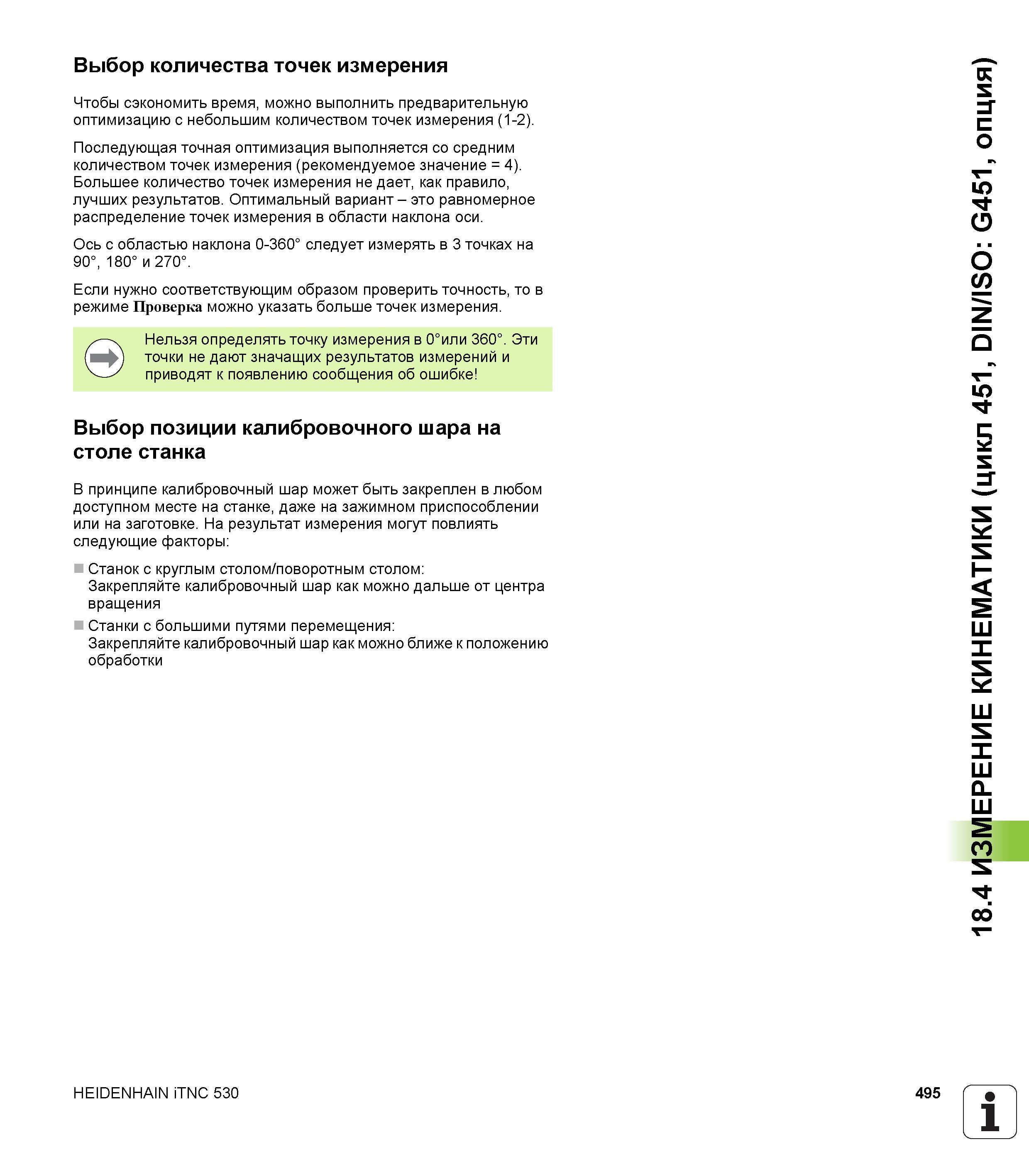

Выбор количества точек измерения Чтобы сэкономить время, можно выполнить предварительную оптимизацию с небольшим количеством точек измерения (1-2). Последующая точная оптимизация выполняется со средним количеством точек измерения (рекомендуемое значение = 4). Большее количество точек измерения не дает, как правило, лучших результатов. Оптимальный вариант - это равномерное распределение точек измерения в области наклона оси. Ось с областью наклона 0-360° следует измерять в 3 точках на 90°, 180° и 270°. Если нужно соответствующим образом проверить точность, то в режиме Проверка можно указать больше точек измерения. Нельзя определять точку измерения в 0°или 360°. Эти точки не дают значащих результатов измерений и приводят к появлению сообщения об ошибке Выбор позиции калибровочного шара на столе станка В принципе калибровочный шар может быть закреплен в любом доступном месте на станке, даже на зажимном приспособлении или на заготовке. На результат измерения могут повлиять следующие факторы Станок с круглым столом/поворотным столом Закрепляйте калибровочный шар как можно дальше от центра вращения Станки с большими путями перемещения Закрепляйте калибровочный шар как можно ближе к положению обработки HEIDENHAIN iTNC 530 495 1 18.4 ИЗМЕРЕНИЕ КИНЕМАТИКИ (цикл 451, DIN/ISO G451, опция)
