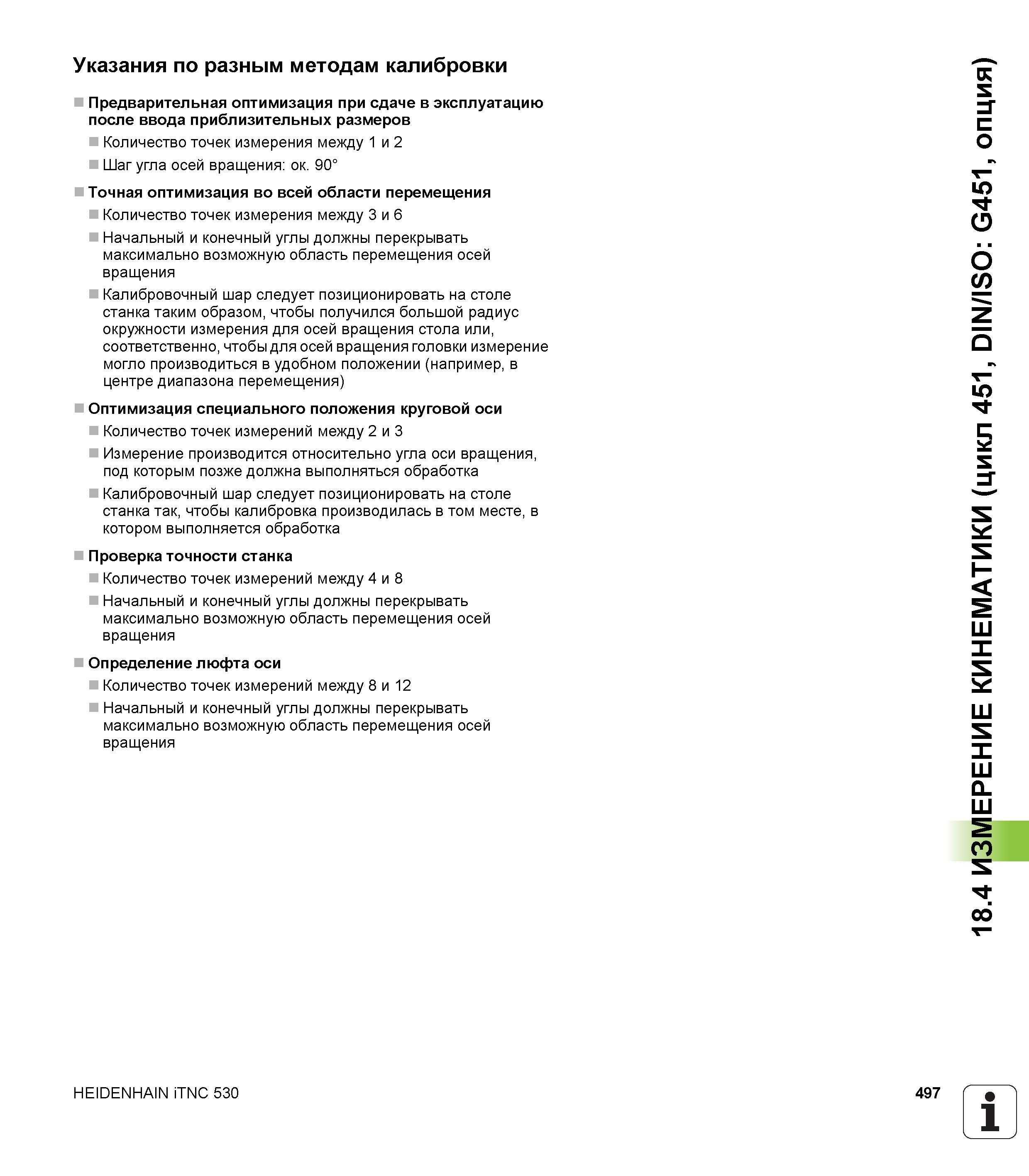

Указания по разным методам калибровки Предварительная оптимизация при сдаче в эксплуатацию после ввода приблизительных размеров Количество точек измерения между 1 и 2 Шаг угла осей вращения ок. 90° Точная оптимизация во всей области перемещения Количество точек измерения между 3 и 6 Начальный и конечный углы должны перекрывать максимально возможную область перемещения осей вращения Калибровочный шар следует позиционировать на столе станка таким образом, чтобы получился большой радиус окружности измерения для осей вращения стола или, соответственно, чтобы для осей вращения головки измерение могло производиться в удобном положении (например, в центре диапазона перемещения) Оптимизация специального положения круговой оси Количество точек измерений между 2 и 3 Измерение производится относительно угла оси вращения, под которым позже должна выполняться обработка Калибровочный шар следует позиционировать на столе станка так, чтобы калибровка производилась в том месте, в котором выполняется обработка Проверка точности станка Количество точек измерений между 4 и 8 Начальный и конечный углы должны перекрывать максимально возможную область перемещения осей вращения Определение люфта оси Количество точек измерений между 8 и 12 Начальный и конечный углы должны перекрывать максимально возможную область перемещения осей вращения HEIDENHAIN iTNC 530 497 1 _' 18.4 ИЗМЕРЕНИЕ КИНЕМАТИКИ (цикл 451, DIN/ISO G451, опция)
