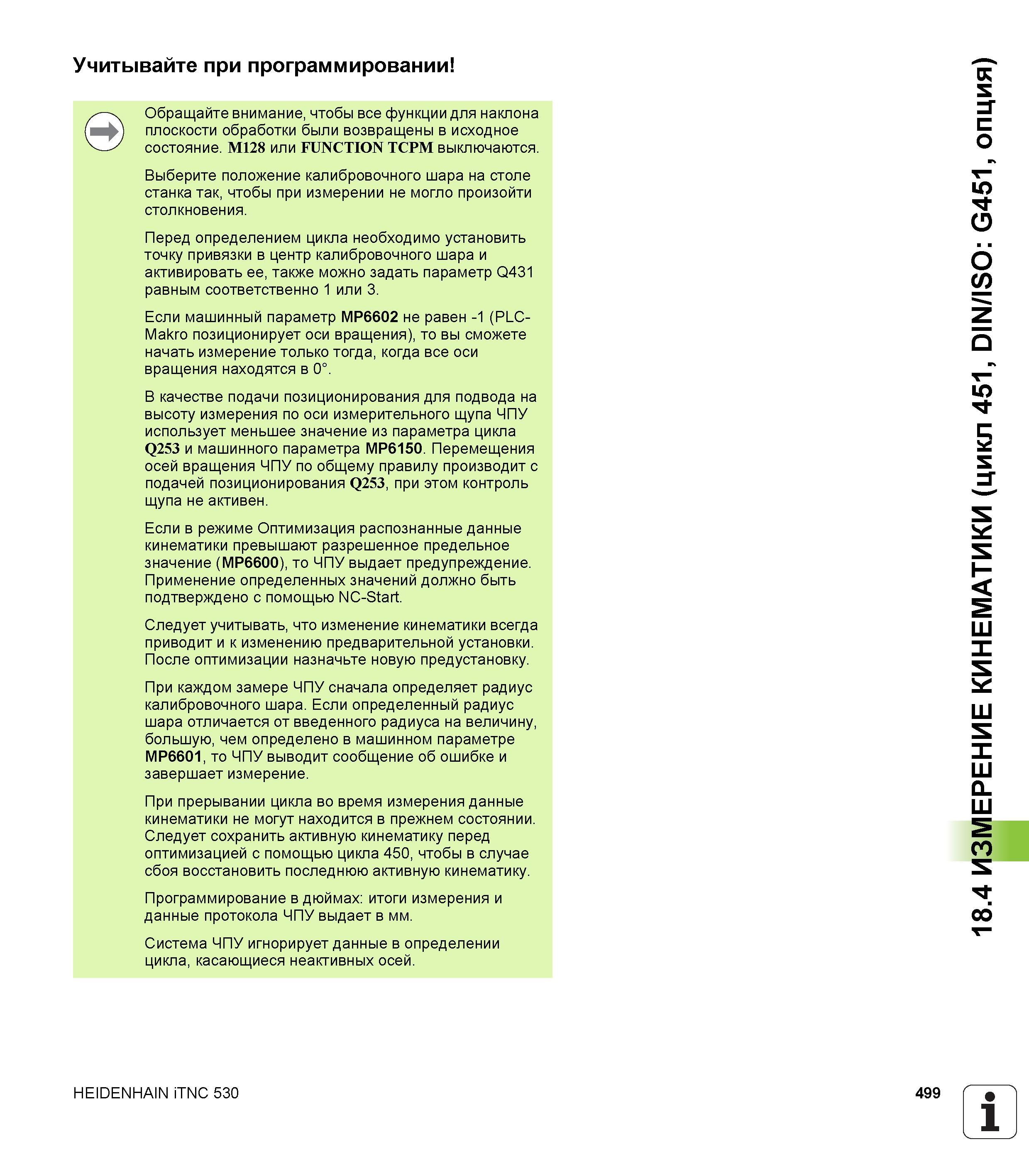

Учитывайте при программировании Обращайте внимание, чтобы все функции для наклона плоскости обработки были возвращены в исходное состояние. M128 или FUNCTION TCPM выключаются. Выберите положение калибровочного шара на столе станка так, чтобы при измерении не могло произойти столкновения. Перед определением цикла необходимо установить точку привязки в центр калибровочного шара и активировать ее, также можно задать параметр Q431 равным соответственно 1 или 3. Если машинный параметр MP6602 не равен -1 (PLC-Makro позиционирует оси вращения), то вы сможете начать измерение только тогда, когда все оси вращения находятся в 0°. В качестве подачи позиционирования для подвода на высоту измерения по оси измерительного щупа ЧПУ использует меньшее значение из параметра цикла Q253 и машинного параметра MP6150. Перемещения осей вращения ЧПУ по общему правилу производит с подачей позиционирования Q253, при этом контроль щупа не активен. Если в режиме Оптимизация распознанные данные кинематики превышают разрешенное предельное значение (MP6600), то ЧПУ выдает предупреждение. Применение определенных значений должно быть подтверждено с помощью NC-Start. Следует учитывать, что изменение кинематики всегда приводит и к изменению предварительной установки. После оптимизации назначьте новую предустановку. При каждом замере ЧПУ сначала определяет радиус калибровочного шара. Если определенный радиус шара отличается от введенного радиуса на величину, большую, чем определено в машинном параметре MP6601, то ЧПУ выводит сообщение об ошибке и завершает измерение. При прерывании цикла во время измерения данные кинематики не могут находится в прежнем состоянии. Следует сохранить активную кинематику перед оптимизацией с помощью цикла 450, чтобы в случае сбоя восстановить последнюю активную кинематику. Программирование в дюймах итоги измерения и данные протокола ЧПУ выдает в мм. Система ЧПУ игнорирует данные в определении цикла, касающиеся неактивных осей. HEIDENHAIN iTNC 530 499 1 18.4 ИЗМЕРЕНИЕ КИНЕМАТИКИ (цикл 451, DIN/ISO G451, опция)
