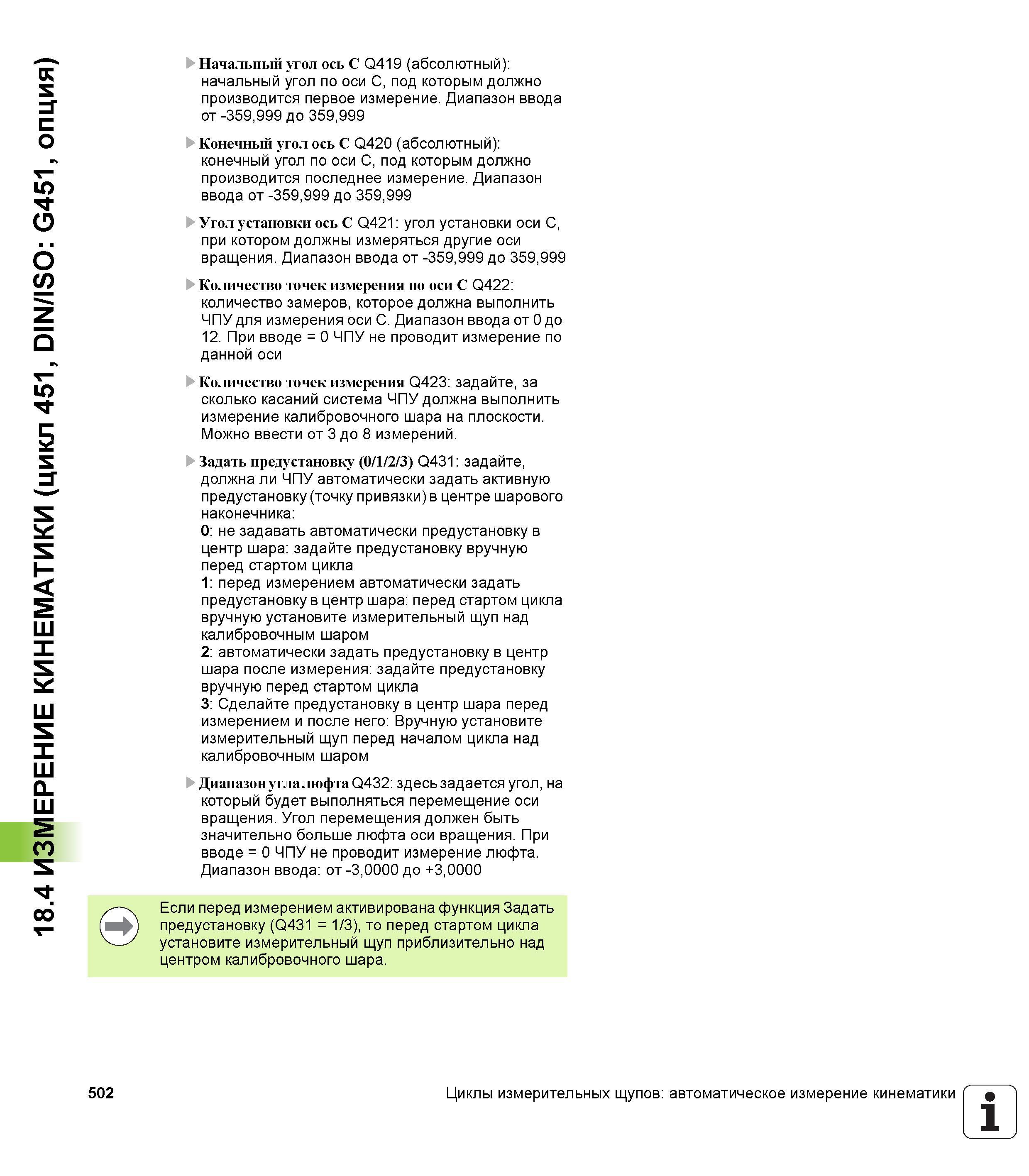

18.4 ИЗМЕРЕНИЕ КИНЕМАТИКИ (цикл 451, DIN/ISO G451, опция) Начальный угол ось С Q419 (абсолютный) начальный угол по оси С, под которым должно производится первое измерение. Диапазон ввода от -359,999 до 359,999 Конечный угол ось С Q420 (абсолютный) конечный угол по оси С, под которым должно производится последнее измерение. Диапазон ввода от -359,999 до 359,999 Угол установки ось С Q421 угол установки оси С, при котором должны измеряться другие оси вращения. Диапазон ввода от -359,999 до 359,999 Количество точек измерения по оси С Q422 количество замеров, которое должна выполнить ЧПУ для измерения оси С. Диапазон ввода от 0 до 12. При вводе = 0 ЧПУ не проводит измерение по данной оси Количество точек измерения Q423 задайте, за сколько касаний система ЧПУ должна выполнить измерение калибровочного шара на плоскости Можно ввести от 3 до 8 измерений. Задать предустановку (0/1/2/3) Q431 задайте, должна ли ЧПУ автоматически задать активную предустановку (точку привязки) в центре шарового наконечника 0 не задавать автоматически предустановку в центр шара задайте предустановку вручную перед стартом цикла 1 перед измерением автоматически задать предустановку в центр шара перед стартом цикла вручную установите измерительный щуп над калибровочным шаром 2 автоматически задать предустановку в центр шара после измерения задайте предустановку вручную перед стартом цикла 3 Сделайте предустановку в центр шара перед измерением и после него Вручную установите измерительный щуп перед началом цикла над калибровочным шаром Диапазон угла люфта Q432 здесь задается угол, на который будет выполняться перемещение оси вращения. Угол перемещения должен быть значительно больше люфта оси вращения. При вводе = 0 ЧПУ не проводит измерение люфта. Диапазон ввода от -3,0000 до +3,0000 Если перед измерением активирована функция Задать предустановку (Q431 = 1/3), то перед стартом цикла установите измерительный щуп приблизительно над центром калибровочного шара. 502 Циклы измерительных щупов автоматическое измерение кинематики 1 _'
