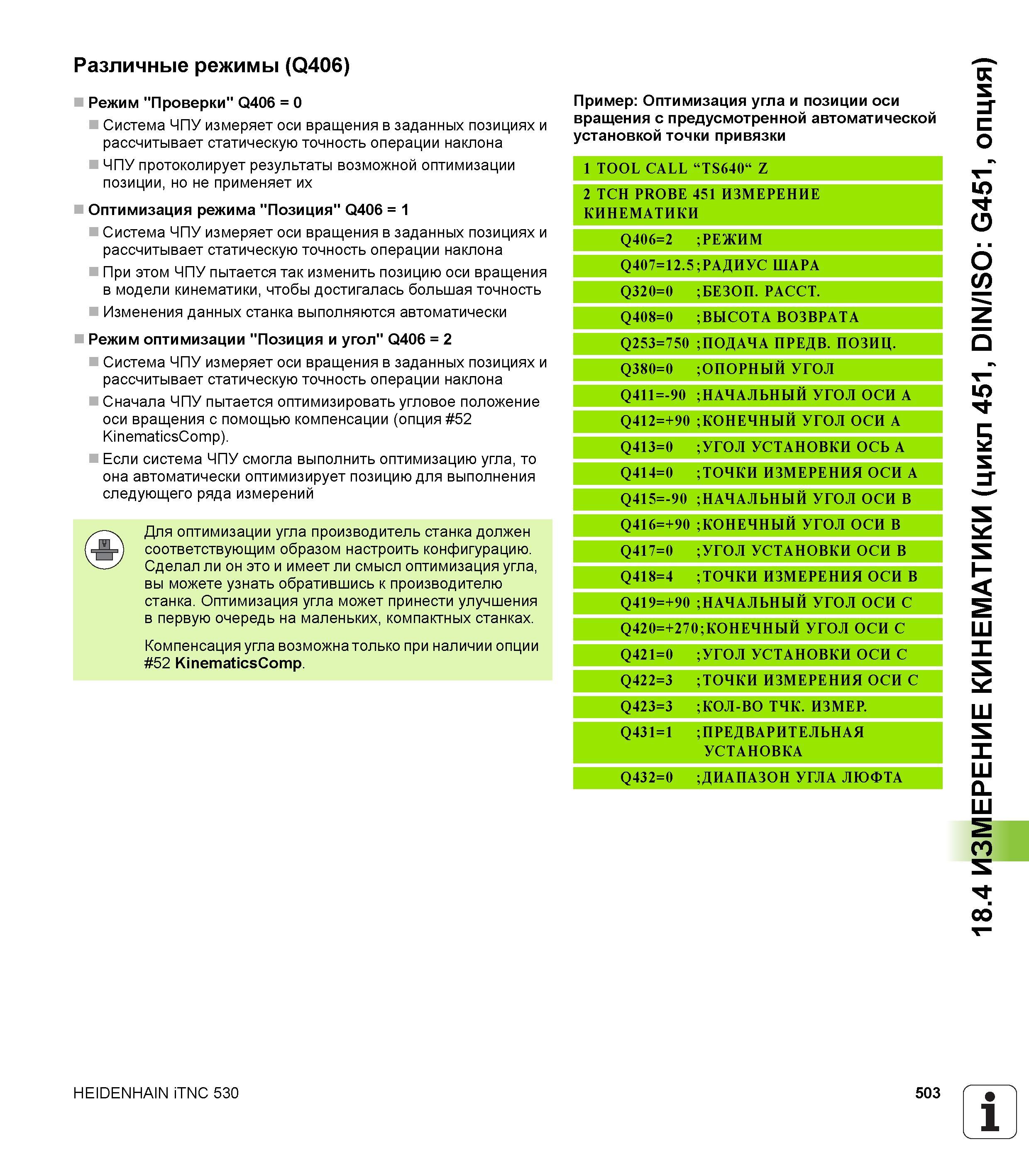

503 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.503

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 503 0503 Lab2u

Различные режимы (Q406) Режим "Проверки" Q406 = 0 Система ЧПУ измеряет оси вращения в заданных позициях и рассчитывает статическую точность операции наклона ЧПУ протоколирует результаты возможной оптимизации позиции, но не применяет их Оптимизация режима "Позиция" Q406 = 1 Система ЧПУ измеряет оси вращения в заданных позициях и рассчитывает статическую точность операции наклона При этом ЧПУ пытается так изменить позицию оси вращения в модели кинематики, чтобы достигалась большая точность Изменения данных станка выполняются автоматически Режим оптимизации "Позиция и угол" Q406 = 2 Система ЧПУ измеряет оси вращения в заданных позициях и рассчитывает статическую точность операции наклона Сначала ЧПУ пытается оптимизировать угловое положение оси вращения с помощью компенсации (опция 52 KinematicsComp). Если система ЧПУ смогла выполнить оптимизацию угла, то она автоматически оптимизирует позицию для выполнения следующего ряда измерений Для оптимизации угла производитель станка должен соответствующим образом настроить конфигурацию. Сделал ли он это и имеет ли смысл оптимизация угла, вы можете узнать обратившись к производителю станка. Оптимизация угла может принести улучшения в первую очередь на маленьких, компактных станках. Компенсация угла возможна только при наличии опции 52 KinematicsComp. Пример Оптимизация угла и позиции оси вращения с предусмотренной автоматической установкой точки привязки 1 TOOL CALL “ TS640“ Z 2 TCH PROBE 451 ИЗМЕРЕНИЕ КИНЕМАТИКИ Q406=2 РЕЖИМ rn 2 =1 г- 0 4 Q РАДИУС ШАРА Q320=0 БЕЗОП. РАССТ. Q408=0 ВЫСОТА ВОЗВРАТА Q253=750 ПОДАЧА ПРЕДВ. ПОЗИЦ. Q380=0 ОПОРНЫЙ УГОЛ Q411=-90 НАЧАЛЬНЫЙ УГОЛ ОСИ A Q412=+90 КОНЕЧНЫЙ УГОЛ ОСИ A Q413=0 УГОЛ УСТАНОВКИ ОСЬ A Q414=0 ТОЧКИ ИЗМЕРЕНИЯ ОСИ А Q415=-90 НАЧАЛЬНЫЙ УГОЛ ОСИ B Q416=+90 КОНЕЧНЫЙ УГОЛ ОСИ B Q417=0 УГОЛ УСТАНОВКИ ОСИ B Q418=4 ТОЧКИ ИЗМЕРЕНИЯ ОСИ B Q419=+90 НАЧАЛЬНЫЙ УГОЛ ОСИ C Q420=+270;КОНЕЧНЫЙ УГОЛ ОСИ С Q421=0 УГОЛ УСТАНОВКИ ОСИ С Q422=3 ТОЧКИ ИЗМЕРЕНИЯ ОСИ С Q423=3 КОЛ-ВО ТЧК. ИЗМЕР. Q431=1 ПРЕДВАРИТЕЛЬНАЯ УСТАНОВКА Q432=0 ДИАПАЗОН УГЛА ЛЮФТА HEIDENHAIN iTNC 530 503 1 18.4 ИЗМЕРЕНИЕ КИНЕМАТИКИ (цикл 451, DIN/ISO G451, опция)
