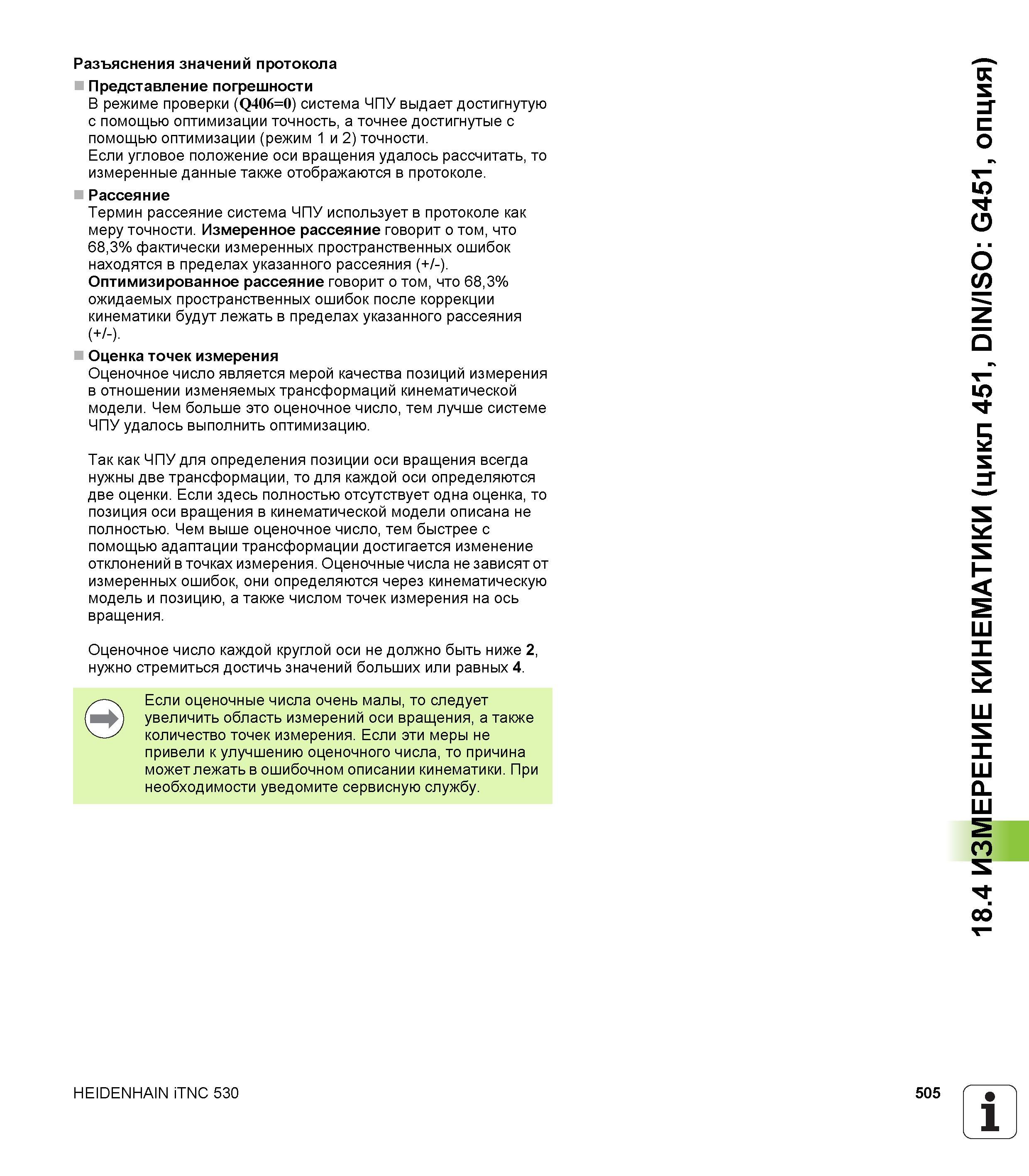

Разъяснения значений протокола Представление погрешности В режиме проверки (Q406=0) система ЧПУ выдает достигнутую с помощью оптимизации точность, а точнее достигнутые с помощью оптимизации (режим 1 и 2) точности. Если угловое положение оси вращения удалось рассчитать, то измеренные данные также отображаются в протоколе. Рассеяние Термин рассеяние система ЧПУ использует в протоколе как меру точности. Измеренное рассеяние говорит о том, что 68,3% фактически измеренных пространственных ошибок находятся в пределах указанного рассеяния (+/-). Оптимизированное рассеяние говорит о том, что 68,3% ожидаемых пространственных ошибок после коррекции кинематики будут лежать в пределах указанного рассеяния (+/-). Оценка точек измерения Оценочное число является мерой качества позиций измерения в отношении изменяемых трансформаций кинематической модели. Чем больше это оценочное число, тем лучше системе ЧПУ удалось выполнить оптимизацию. Так как ЧПУ для определения позиции оси вращения всегда нужны две трансформации, то для каждой оси определяются две оценки. Если здесь полностью отсутствует одна оценка, то позиция оси вращения в кинематической модели описана не полностью. Чем выше оценочное число, тем быстрее с помощью адаптации трансформации достигается изменение отклонений в точках измерения. Оценочные числа не зависят от измеренных ошибок, они определяются через кинематическую модель и позицию, а также числом точек измерения на ось вращения. Оценочное число каждой круглой оси не должно быть ниже 2, нужно стремиться достичь значений больших или равных 4. Если оценочные числа очень малы, то следует увеличить область измерений оси вращения, а также количество точек измерения. Если эти меры не привели к улучшению оценочного числа, то причина может лежать в ошибочном описании кинематики. При необходимости уведомите сервисную службу. HEIDENHAIN iTNC 530 505 1 18.4 ИЗМЕРЕНИЕ КИНЕМАТИКИ (цикл 451, DIN/ISO G451, опция)
