HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование циклов (Всего 539 стр.)

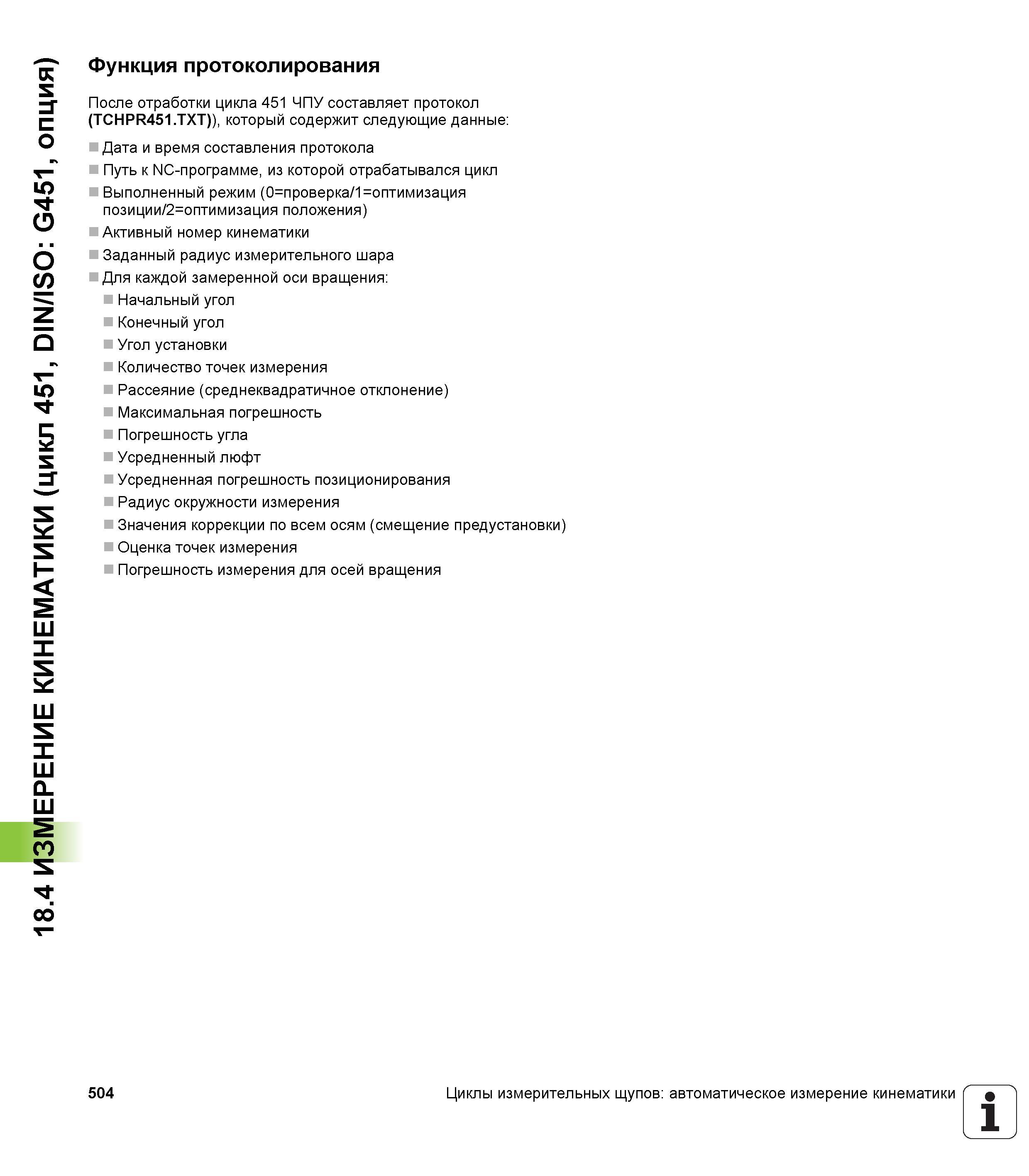

504 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.504
504 18 4 ИЗМЕРЕНИЕ КИНЕМАТИКИ (цикл 451, DIN/ISO G451, опция) Функция протоколирования После отработки цикла 451 ЧПУ составляет протокол (TCHPR451 TX Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов систем числового программного управления оборудованием Версия 2012 года Стр. 504

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 504 0504 Lab2u

18.4 ИЗМЕРЕНИЕ КИНЕМАТИКИ (цикл 451, DIN/ISO G451, опция) Функция протоколирования После отработки цикла 451 ЧПУ составляет протокол (TCHPR451.TXT)), который содержит следующие данные Дата и время составления протокола Путь к NC-программе, из которой отрабатывался цикл Выполненный режим (0=проверка/1=оптимизация позиции/2=оптимизация положения) Активный номер кинематики Заданный радиус измерительного шара Для каждой замеренной оси вращения Начальный угол Конечный угол Угол установки Количество точек измерения Рассеяние (среднеквадратичное отклонение) Максимальная погрешность Погрешность угла Усредненный люфт Усредненная погрешность позиционирования Радиус окружности измерения Значения коррекции по всем осям (смещение предустановки) Оценка точек измерения Погрешность измерения для осей вращения 504 Циклы измерительных щупов автоматическое измерение кинематики 1 _'
