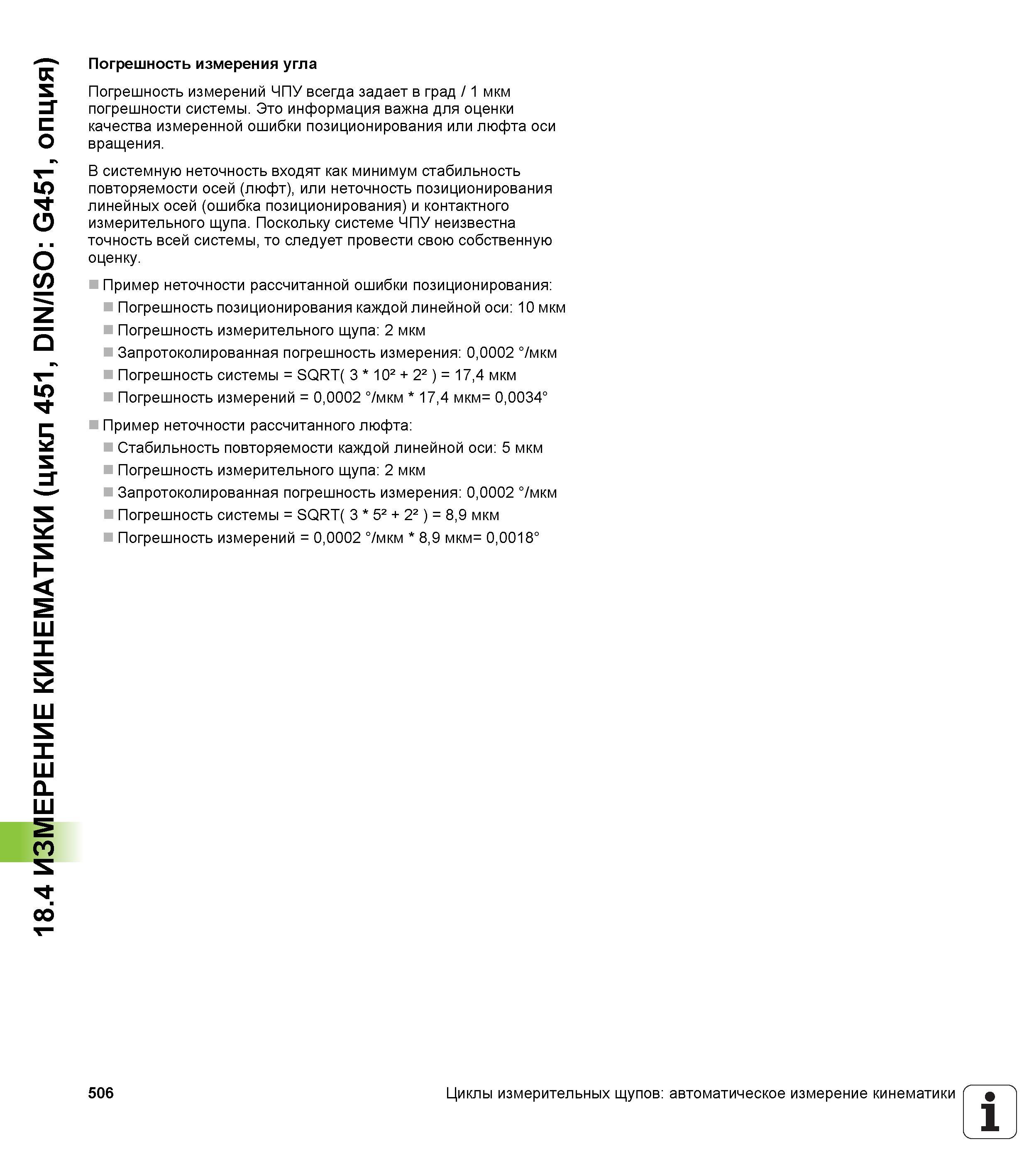

18.4 ИЗМЕРЕНИЕ КИНЕМАТИКИ (цикл 451, DIN/ISO G451, опция) Погрешность измерения угла Погрешность измерений ЧПУ всегда задает в град / 1 мкм погрешности системы. Это информация важна для оценки качества измеренной ошибки позиционирования или люфта оси вращения. В системную неточность входят как минимум стабильность повторяемости осей (люфт), или неточность позиционирования линейных осей (ошибка позиционирования) и контактного измерительного щупа. Поскольку системе ЧПУ неизвестна точность всей системы, то следует провести свою собственную оценку. Пример неточности рассчитанной ошибки позиционирования Погрешность позиционирования каждой линейной оси 10 мкм Погрешность измерительного щупа 2 мкм Запротоколированная погрешность измерения 0,0002 °/мкм Погрешность системы = SQRT( 3 * 102 + 22 ) = 17,4 мкм Погрешность измерений = 0,0002 °/мкм * 17,4 мкм= 0,0034° Пример неточности рассчитанного люфта Стабильность повторяемости каждой линейной оси 5 мкм Погрешность измерительного щупа 2 мкм Запротоколированная погрешность измерения 0,0002 °/мкм Погрешность системы = SQRT( 3 * 52 + 22 ) = 8,9 мкм Погрешность измерений = 0,0002 °/мкм * 8,9 мкм= 0,0018° 506 Циклы измерительных щупов автоматическое измерение кинематики 1 _'
