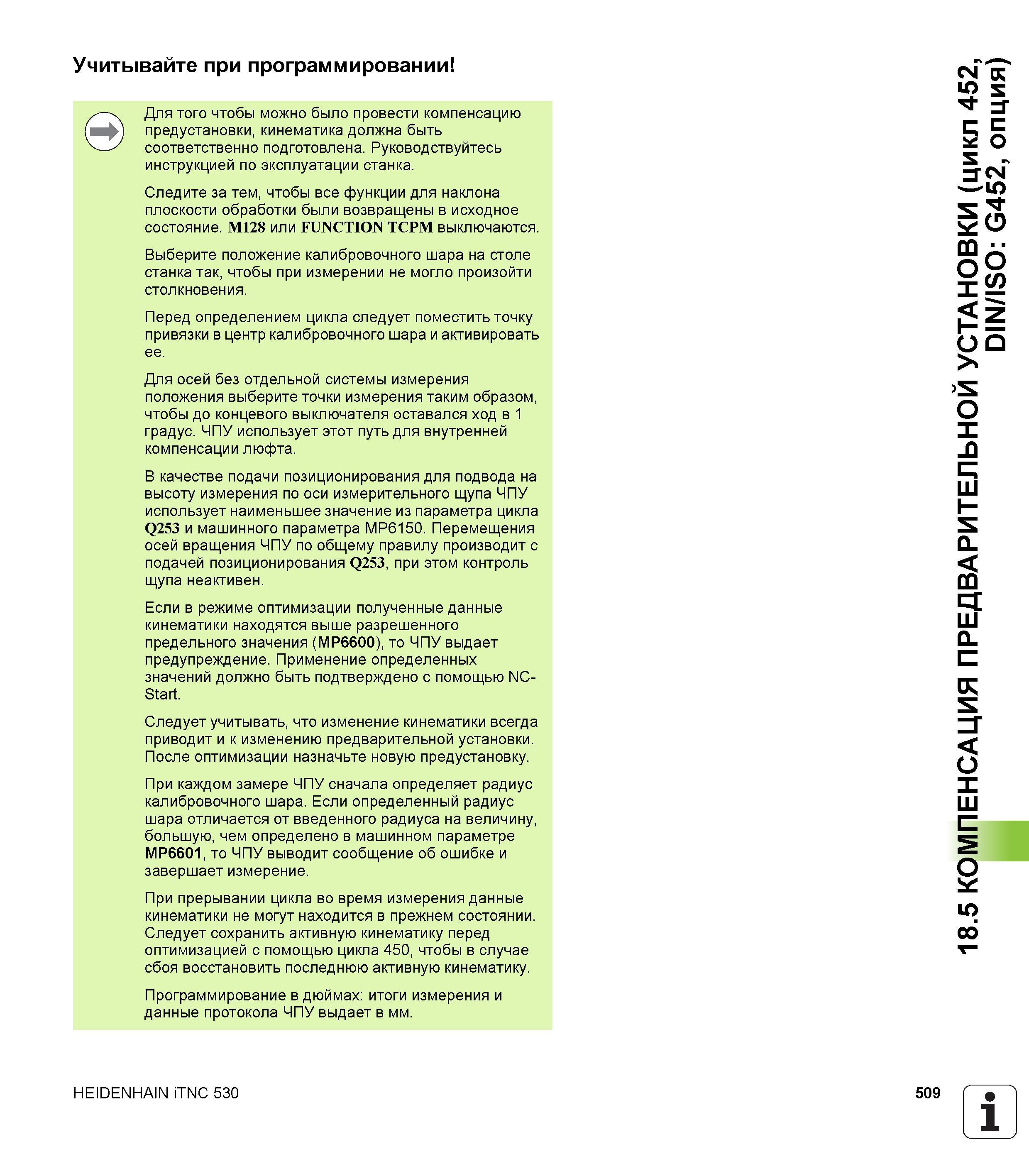

Учитывайте при программировании Для того чтобы можно было провести компенсацию предустановки, кинематика должна быть соответственно подготовлена. Руководствуйтесь инструкцией по эксплуатации станка. Следите за тем, чтобы все функции для наклона плоскости обработки были возвращены в исходное состояние. M128 или FUNCTION TCPM выключаются. Выберите положение калибровочного шара на столе станка так, чтобы при измерении не могло произойти столкновения. Перед определением цикла следует поместить точку привязки в центр калибровочного шара и активировать ее. Для осей без отдельной системы измерения положения выберите точки измерения таким образом, чтобы до концевого выключателя оставался ход в 1 градус. ЧПУ использует этот путь для внутренней компенсации люфта. В качестве подачи позиционирования для подвода на высоту измерения по оси измерительного щупа ЧПУ использует наименьшее значение из параметра цикла Q253 и машинного параметра MP6150. Перемещения осей вращения ЧПУ по общему правилу производит с подачей позиционирования Q253, при этом контроль щупа неактивен. Если в режиме оптимизации полученные данные кинематики находятся выше разрешенного предельного значения (MP6600), то ЧПУ выдает предупреждение. Применение определенных значений должно быть подтверждено с помощью NC-Start. Следует учитывать, что изменение кинематики всегда приводит и к изменению предварительной установки. После оптимизации назначьте новую предустановку. При каждом замере ЧПУ сначала определяет радиус калибровочного шара. Если определенный радиус шара отличается от введенного радиуса на величину, большую, чем определено в машинном параметре MP6601, то ЧПУ выводит сообщение об ошибке и завершает измерение. При прерывании цикла во время измерения данные кинематики не могут находится в прежнем состоянии. Следует сохранить активную кинематику перед оптимизацией с помощью цикла 450, чтобы в случае сбоя восстановить последнюю активную кинематику. Программирование в дюймах итоги измерения и данные протокола ЧПУ выдает в мм. HEIDENHAIN iTNC 530 509 1 18.5 КОМПЕНСАЦИЯ ПРЕДВАРИТЕЛЬНОЙ УСТАНОВКИ (цикл 452, Н DIN/ISO G452, опция)
