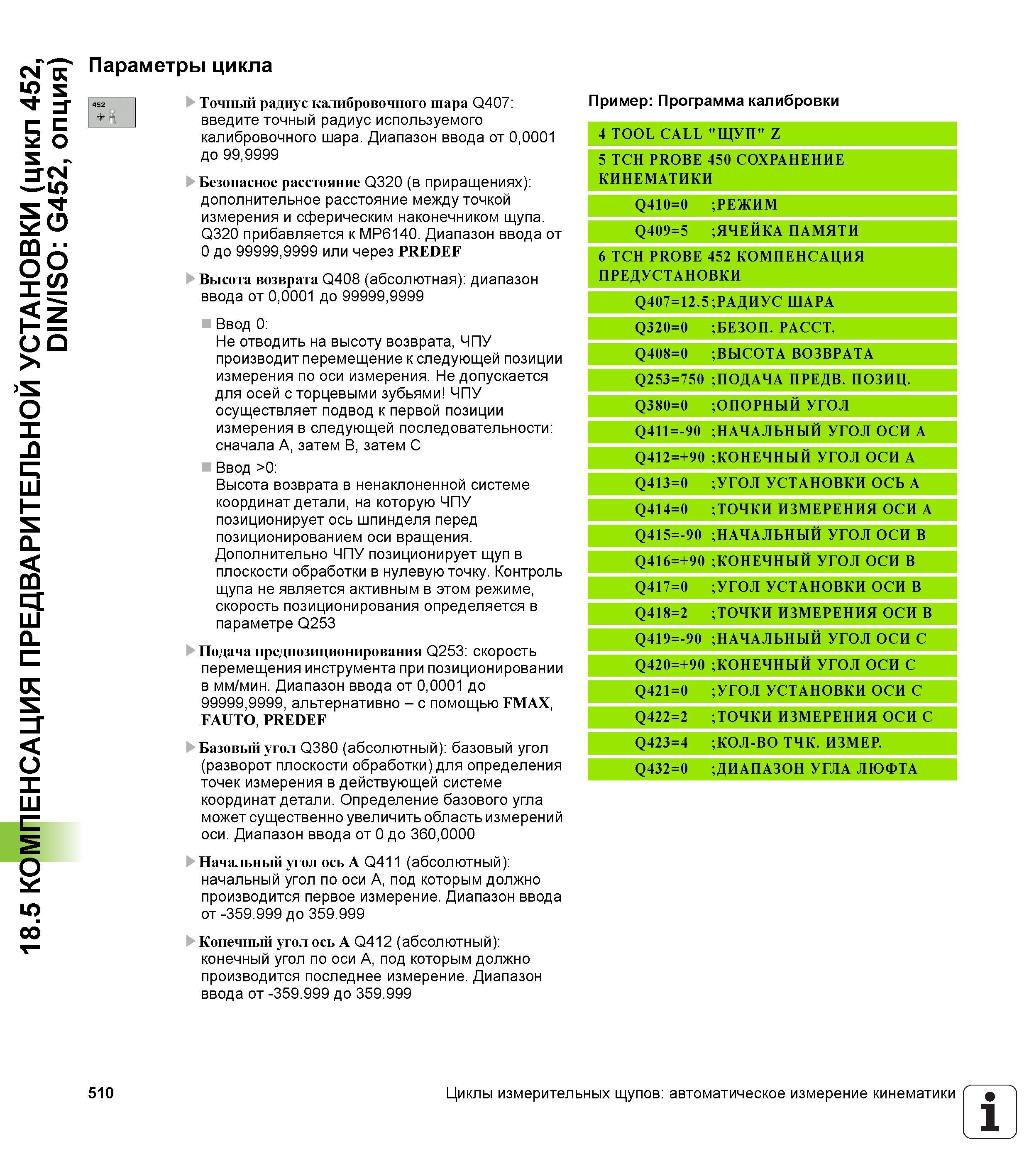

18.5 КОМПЕНСАЦИЯ ПРЕДВАРИТЕЛЬНОЙ УСТАНОВКИ (цикл 452, И DIN/ISO G452, опция) Параметры цикла Точный радиус калибровочного шара Q407 введите точный радиус используемого калибровочного шара. Диапазон ввода от 0,0001 до 99,9999 Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к MP6140. Диапазон ввода от 0 до 99999,9999 или через PREDEF Высота возврата Q408 (абсолютная) диапазон ввода от 0,0001 до 99999,9999 Ввод 0 Не отводить на высоту возврата, ЧПУ производит перемещение к следующей позиции измерения по оси измерения. Не допускается для осей с торцевыми зубьями ЧПУ осуществляет подвод к первой позиции измерения в следующей последовательности сначала A, затем B, затем C Ввод >0 Высота возврата в ненаклоненной системе координат детали, на которую ЧПУ позиционирует ось шпинделя перед позиционированием оси вращения. Дополнительно ЧПУ позиционирует щуп в плоскости обработки в нулевую точку. Контроль щупа не является активным в этом режиме, скорость позиционирования определяется в параметре Q253 Подача предпозиционирования Q253 скорость перемещения инструмента при позиционировании в мм/мин. Диапазон ввода от 0,0001 до 99999,9999, альтернативно - с помощью FMAX, FAUTO, PREDEF Базовый угол Q380 (абсолютный) базовый угол (разворот плоскости обработки) для определения точек измерения в действующей системе координат детали. Определение базового угла может существенно увеличить область измерений оси. Диапазон ввода от 0 до 360,0000 Начальный угол ось A Q411 (абсолютный) начальный угол по оси А, под которым должно производится первое измерение. Диапазон ввода от -359.999 до 359.999 Конечный угол ось A Q412 (абсолютный) конечный угол по оси А, под которым должно производится последнее измерение. Диапазон ввода от -359.999 до 359.999 Пример Программа калибровки 4 TOOL CALL "ЩУП" Z 5 TCH PROBE 450 СОХРАНЕНИЕ КИНЕМАТИКИ Q410=0 ;РЕЖИМ Q409=5 ;ЯЧЕИКА ПАМЯТИ 6 TCH PROBE 452 КОМПЕНСАЦИЯ ПРЕДУСТАНОВКИ 2 =1 Г- 0 4 Q ;РАДИУС ШАРА Q320=0 ;БЕЗОП. РАССТ. Q408=0 ;ВЫСОТА ВОЗВРАТА 0 5 r- = 3 5 2 Q ;ПОДАЧА ПРЕДВ. ПОЗИЦ. Q380=0 ;ОПОРНЫЙ УГОЛ Q411=-90 ;НАЧАЛЬНЫЙ УГОЛ ОСИ A Q412=+90 ;КОНЕЧНЫЙ УГОЛ ОСИ A Q413=0 ;УГОЛ УСТАНОВКИ ОСЬ A Q414=0 ;ТОЧКИ ИЗМЕРЕНИЯ ОСИ А Q415=-90 ;НАЧАЛЬНЫЙ УГОЛ ОСИ B Q416=+90 ;КОНЕЧНЫЙ УГОЛ ОСИ B Q417=0 ;УГОЛ УСТАНОВКИ ОСИ B Q418=2 ;ТОЧКИ ИЗМЕРЕНИЯ ОСИ B Q419=-90 ;НАЧАЛЬНЫЙ УГОЛ ОСИ C Q420=+90 ;КОНЕЧНЫЙ УГОЛ ОСИ С Q421=0 ;УГОЛ УСТАНОВКИ ОСИ С Q422=2 ;ТОЧКИ ИЗМЕРЕНИЯ ОСИ С Q423=4 ;КОЛ-ВО ТЧК. ИЗМЕР. Q432=0 ;ДИАПАЗОН УГЛА ЛЮФТА 510 Циклы измерительных щупов автоматическое измерение кинематики 1
