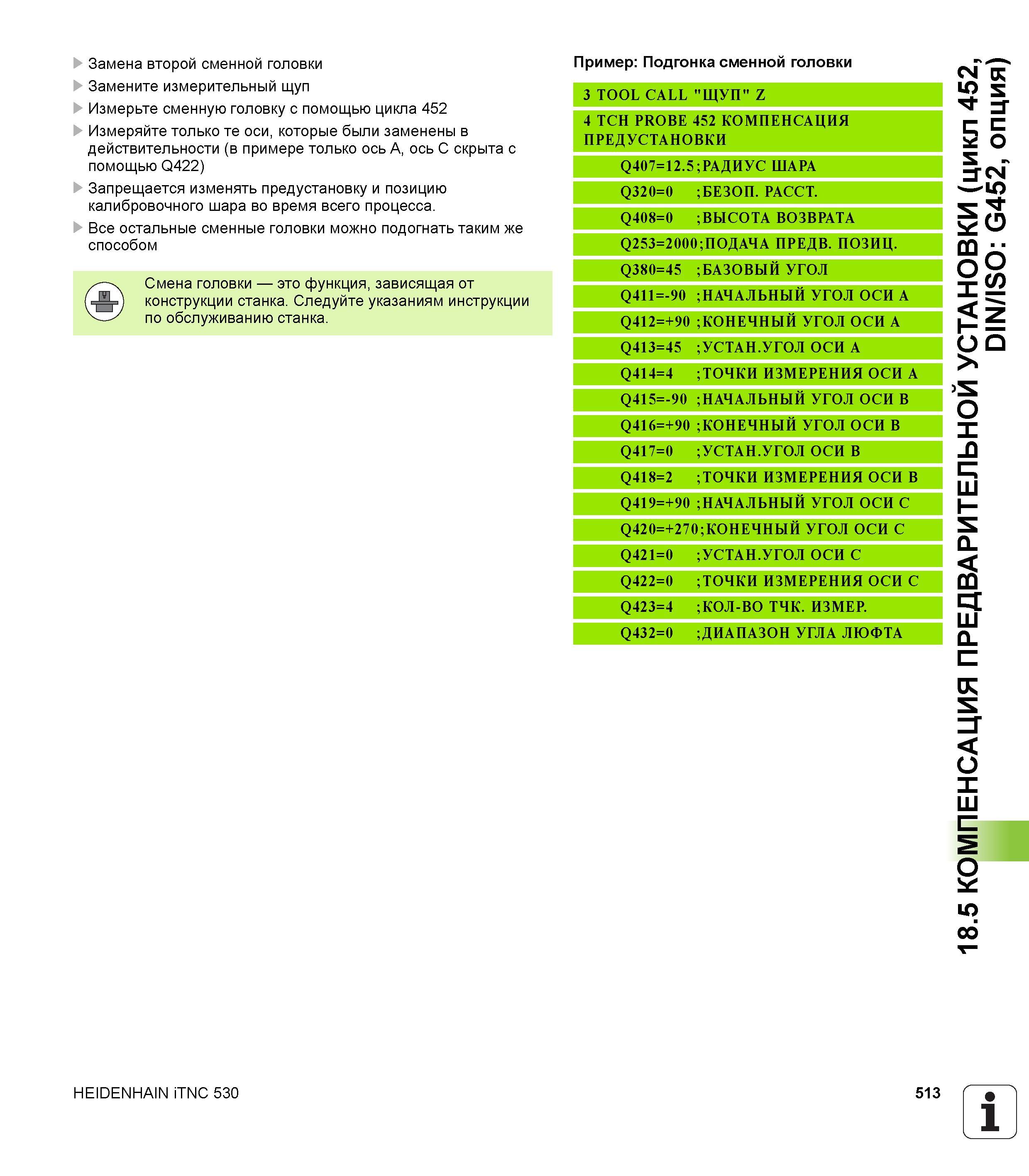

Замена второй сменной головки Замените измерительный щуп Измерьте сменную головку с помощью цикла 452 Измеряйте только те оси, которые были заменены в действительности (в примере только ось А, ось С скрыта с помощью Q422) Запрещается изменять предустановку и позицию калибровочного шара во время всего процесса. Все остальные сменные головки можно подогнать таким же способом Смена головки — это функция, зависящая от конструкции станка. Следуйте указаниям инструкции по обслуживанию станка. Пример Подгонка сменной головки 3 TOOL CALL ' ЩУП" Z 4 TCH PROBE 452 КОМПЕНСАЦИЯ ПРЕДУСТАНОВКИ Q -u О II 5 РАДИУС ШАРА Q320=0 БЕЗОП. РАССТ. Q408=0 ВЫСОТА ВОЗВРАТА Q253=2000;ПОДАЧА ПРЕДВ. ПОЗИЦ. Q380=45 БАЗОВЫЙ УГОЛ Q411=-90 НАЧАЛЬНЫЙ УГОЛ ОСИ A Q412=+90 КОНЕЧНЫЙ УГОЛ ОСИ A Q413=45 УСТАН.УГОЛ ОСИ A Q414=4 ТОЧКИ ИЗМЕРЕНИЯ ОСИ А Q415=-90 НАЧАЛЬНЫЙ УГОЛ ОСИ B Q416=+90 КОНЕЧНЫЙ УГОЛ ОСИ B Q417=0 УСТАН.УГОЛ ОСИ B Q418=2 ТОЧКИ ИЗМЕРЕНИЯ ОСИ B Q419=+90 НАЧАЛЬНЫЙ УГОЛ ОСИ C Q420=+270;КОНЕЧНЫЙ УГОЛ ОСИ С Q421=0 УСТАН.УГОЛ ОСИ C Q422=0 ТОЧКИ ИЗМЕРЕНИЯ ОСИ С Q423=4 КОЛ-ВО ТЧК. ИЗМЕР. Q432=0 ДИАПАЗОН УГЛА ЛЮФТА HEIDENHAIN iTNC 530 513 1 18.5 КОМПЕНСАЦИЯ ПРЕДВАРИТЕЛЬНОЙ УСТАНОВКИ (цикл 452, Н DIN/ISO G452, опция)
