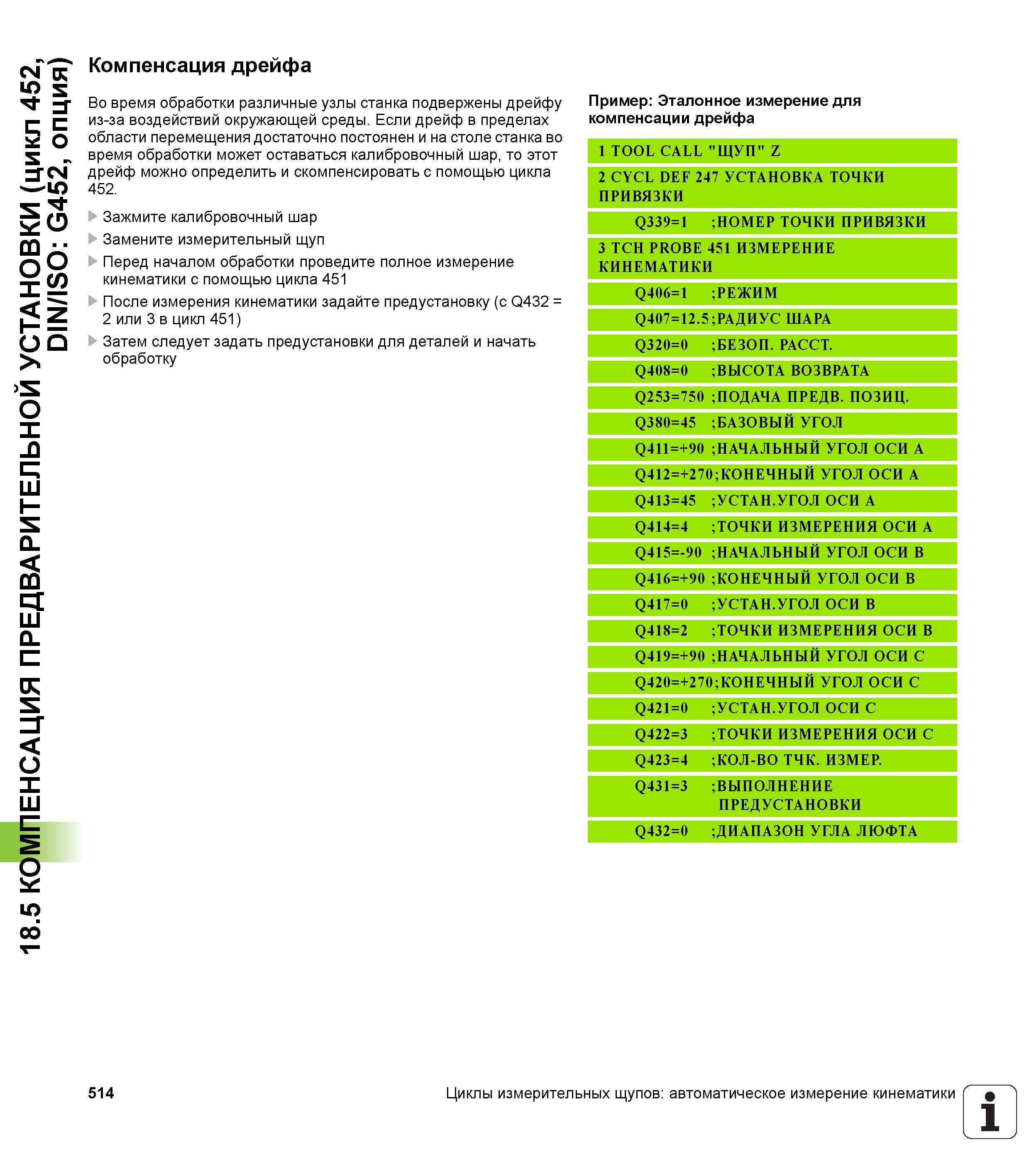

18.5 КОМПЕНСАЦИЯ ПРЕДВАРИТЕЛЬНОЙ УСТАНОВКИ (цикл 452, И DIN/ISO G452, опция) Компенсация дрейфа Во время обработки различные узлы станка подвержены дрейфу из-за воздействий окружающей среды. Если дрейф в пределах области перемещения достаточно постоянен и на столе станка во время обработки может оставаться калибровочный шар, то этот дрейф можно определить и скомпенсировать с помощью цикла 452. Зажмите калибровочный шар Замените измерительный щуп Перед началом обработки проведите полное измерение кинематики с помощью цикла 451 После измерения кинематики задайте предустановку (с Q432 = 2 или 3 в цикл 451) Затем следует задать предустановки для деталей и начать обработку Пример Эталонное измерение для компенсации дрейфа 1 TOOL CALL ' ЩУП" Z 2 CYCL DEF 247 УСТАНОВКА ТОЧКИ ПРИВЯЗКИ Q339=1 НОМЕР ТОЧКИ ПРИВЯЗКИ 3 TCH PROBE 451 ИЗМЕРЕНИЕ КИНЕМАТИКИ Q406=1 РЕЖИМ in 2 =1 7 0 4 Q РАДИУС ШАРА Q320=0 БЕЗОП. РАССТ. Q408=0 ВЫСОТА ВОЗВРАТА Q253=750 ПОДАЧА ПРЕДВ. ПОЗИЦ. Q380=45 БАЗОВЫЙ УГОЛ Q411=+90 НАЧАЛЬНЫЙ УГОЛ ОСИ A Q412=+270;КОНЕЧНЫЙ УГОЛ ОСИ A Q413=45 УСТАН. УГОЛ ОСИ A Q414=4 ТОЧКИ ИЗМЕРЕНИЯ ОСИ А Q415=-90 НАЧАЛЬНЫЙ УГОЛ ОСИ B Q416=+90 КОНЕЧНЫЙ УГОЛ ОСИ B Q417=0 УСТАН. УГОЛ ОСИ B Q418=2 ТОЧКИ ИЗМЕРЕНИЯ ОСИ B Q419=+90 НАЧАЛЬНЫЙ УГОЛ ОСИ C Q420=+270;КОНЕЧНЫЙ УГОЛ ОСИ С Q421=0 УСТАН. УГОЛ ОСИ C Q422=3 ТОЧКИ ИЗМЕРЕНИЯ ОСИ С Q423=4 КОЛ-ВО ТЧК. ИЗМЕР. Q431=3 ВЫПОЛНЕНИЕ ПРЕДУСТАНОВКИ Q432=0 ДИАПАЗОН УГЛА ЛЮФТА 514 Циклы измерительных щупов автоматическое измерение кинематики 1
