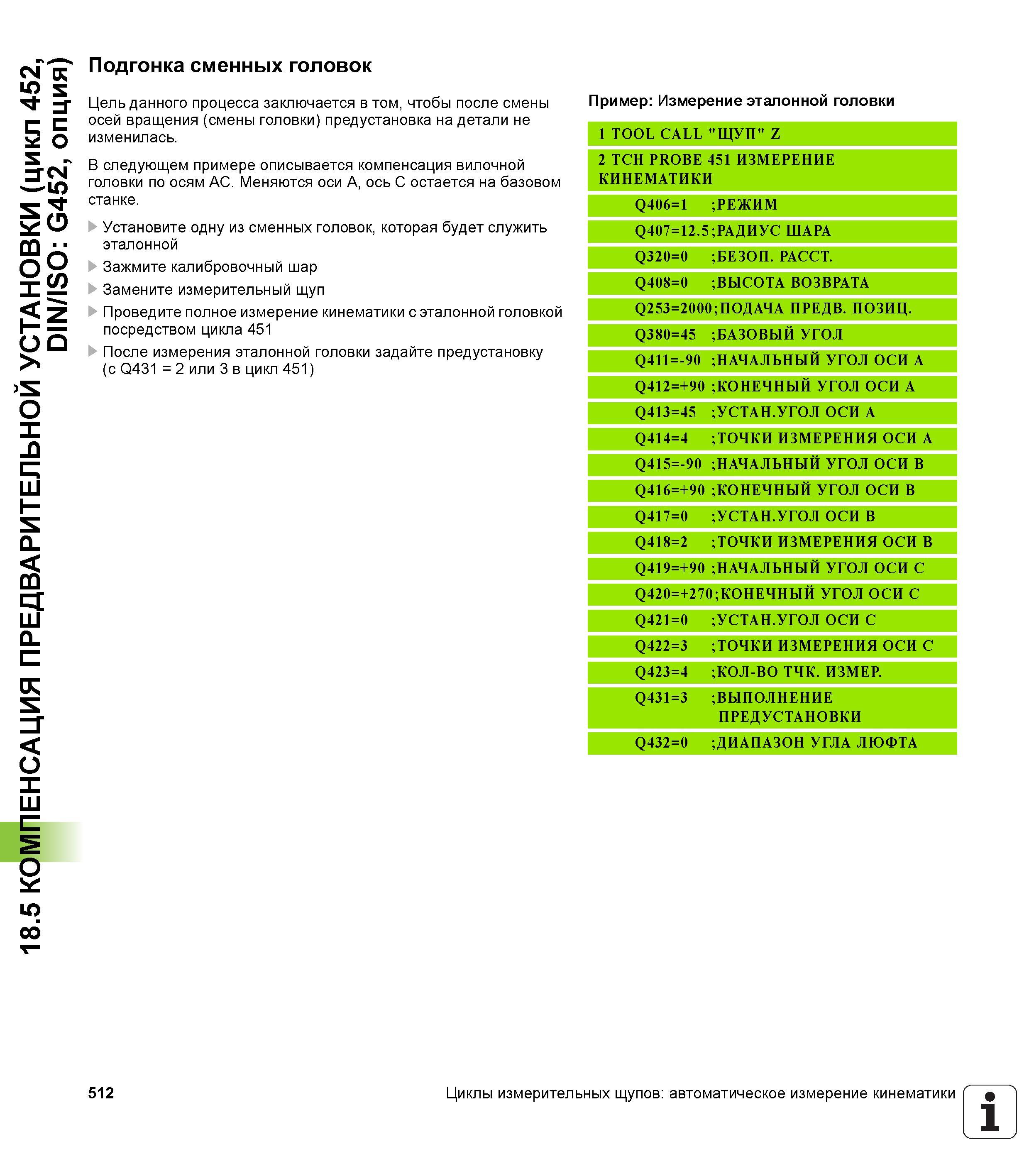

18.5 КОМПЕНСАЦИЯ ПРЕДВАРИТЕЛЬНОЙ УСТАНОВКИ (цикл 452, И DIN/ISO G452, опция) Подгонка сменных головок Цель данного процесса заключается в том, чтобы после смены осей вращения (смены головки) предустановка на детали не изменилась. В следующем примере описывается компенсация вилочной головки по осям АС. Меняются оси А, ось С остается на базовом станке. Установите одну из сменных головок, которая будет служить эталонной Зажмите калибровочный шар Замените измерительный щуп Проведите полное измерение кинематики с эталонной головкой посредством цикла 451 После измерения эталонной головки задайте предустановку (с Q431 = 2 или 3 в цикл 451) Пример Измерение эталонной головки 1 TOOL CALL ' ЩУП" Z 2 TCH PROBE 451 ИЗМЕРЕНИЕ КИНЕМАТИКИ Q406=1 РЕЖИМ rn 2 =1 г- 0 4 Q РАДИУС ШАРА Q320=0 БЕЗОП. РАССТ. Q408=0 ВЫСОТА ВОЗВРАТА Q253=2000;ПОДАЧА ПРЕДВ. ПОЗИЦ. Q380=45 БАЗОВЫЙ УГОЛ Q411=-90 НАЧАЛЬНЫЙ УГОЛ ОСИ A 0 9 + = 2 41 Q КОНЕЧНЫЙ УГОЛ ОСИ A Q413=45 УСТАН. УГОЛ ОСИ A Q414=4 ТОЧКИ ИЗМЕРЕНИЯ ОСИ А Q415=-90 НАЧАЛЬНЫЙ УГОЛ ОСИ B Q416=+90 КОНЕЧНЫЙ УГОЛ ОСИ B Q417=0 УСТАН. УГОЛ ОСИ B Q418=2 ТОЧКИ ИЗМЕРЕНИЯ ОСИ B Q419=+90 НАЧАЛЬНЫЙ УГОЛ ОСИ C Q420=+270;КОНЕЧНЫЙ УГОЛ ОСИ С Q421=0 УСТАН. УГОЛ ОСИ C Q422=3 ТОЧКИ ИЗМЕРЕНИЯ ОСИ С Q423=4 КОЛ-ВО ТЧК. ИЗМЕР. Q431=3 ВЫПОЛНЕНИЕ ПРЕДУСТАНОВКИ Q432=0 ДИАПАЗОН УГЛА ЛЮФТА 512 Циклы измерительных щупов автоматическое измерение кинематики 1
