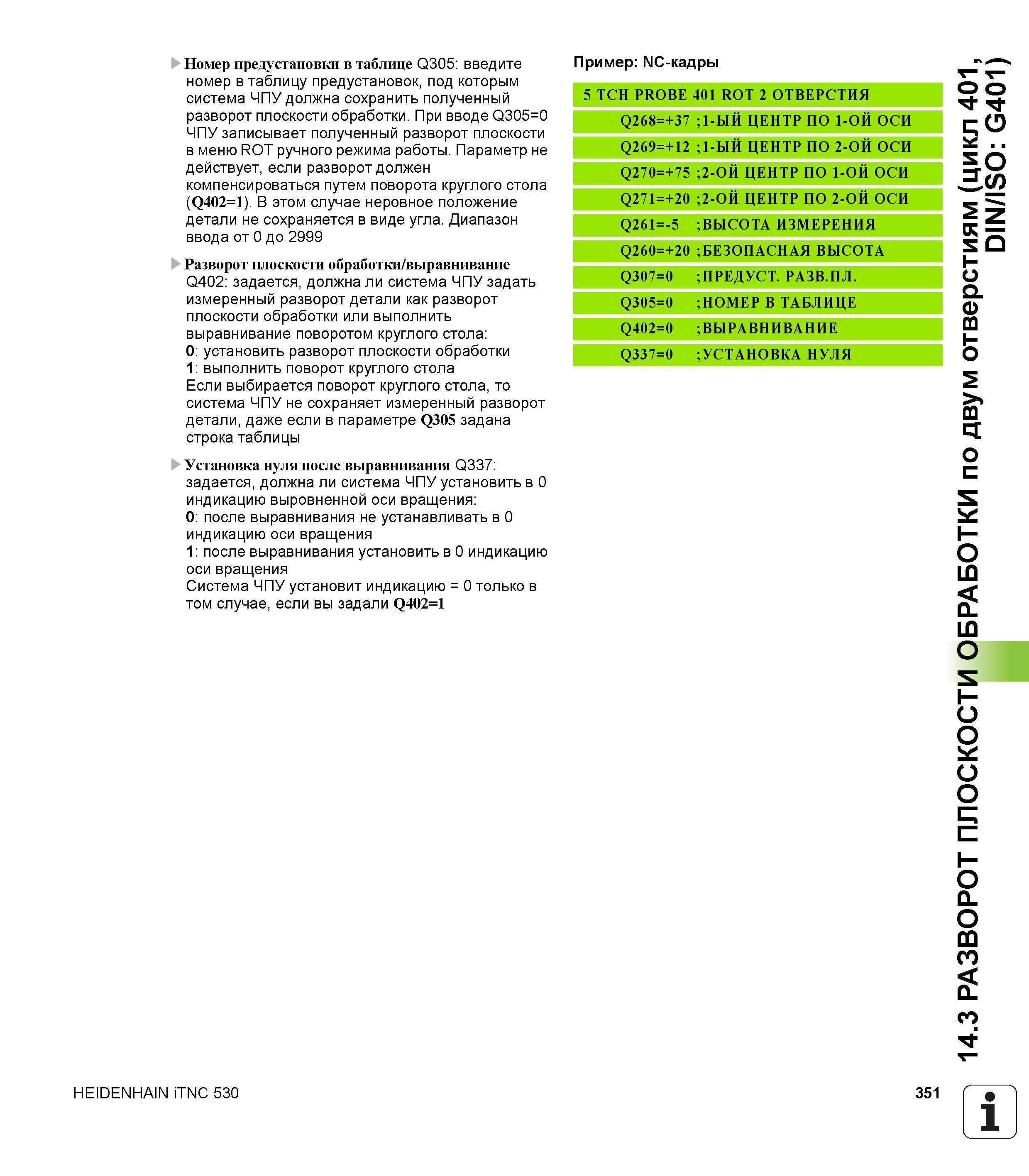

351 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.351

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 351 0351 Lab2u

Номер предустановки в таблице Q305 введите номер в таблицу предустановок, под которым система ЧПУ должна сохранить полученный разворот плоскости обработки. При вводе Q305=0 ЧПУ записывает полученный разворот плоскости в меню ROT ручного режима работы. Параметр не действует, если разворот должен компенсироваться путем поворота круглого стола (Q402=1). В этом случае неровное положение детали не сохраняется в виде угла. Диапазон ввода от 0 до 2999 Разворот плоскости обработки/выравнивание Q402 задается, должна ли система ЧПУ задать измеренный разворот детали как разворот плоскости обработки или выполнить выравнивание поворотом круглого стола 0 установить разворот плоскости обработки 1 выполнить поворот круглого стола Если выбирается поворот круглого стола, то система чПу не сохраняет измеренный разворот детали, даже если в параметре Q305 задана строка таблицы Установка нуля после выравнивания Q337 задается, должна ли система ЧПУ установить в 0 индикацию выровненной оси вращения 0 после выравнивания не устанавливать в 0 индикацию оси вращения 1 после выравнивания установить в 0 индикацию оси вращения Система ЧПУ установит индикацию = 0 только в том случае, если вы задали Q402=1 Пример NC-кадры 5 TCH PROBE 401 ROT 2 ОТВЕРСТИЯ Q268=+37 1-ЫЙ ЦЕНТР ПО 1-ОЙ ОСИ Q269=+12 1-ЫЙ ЦЕНТР ПО 2-ОЙ ОСИ Q270=+75 2-ОЙ ЦЕНТР ПО 1-ОЙ ОСИ Q271=+20 2-ОЙ ЦЕНТР ПО 2-ОЙ ОСИ Q261=-5 ВЫСОТА ИЗМЕРЕНИЯ 0 2 + = 0 6 2 Q БЕЗОПАСНАЯ ВЫСОТА Q307=0 ПРЕДУСТ. РАЗВ. ПЛ. Q305=0 НОМЕР В ТАБЛИЦЕ Q402=0 ВЫРАВНИВАНИЕ Q337=0 УСТАНОВКА НУЛЯ HEIDENHAIN iTNC 530 351 1 14.3 РАЗВОРОТ ПЛОСКОСТИ ОБРАБОТКИ по двум отверстиям (цикл 401, DIN/ISO G401)
