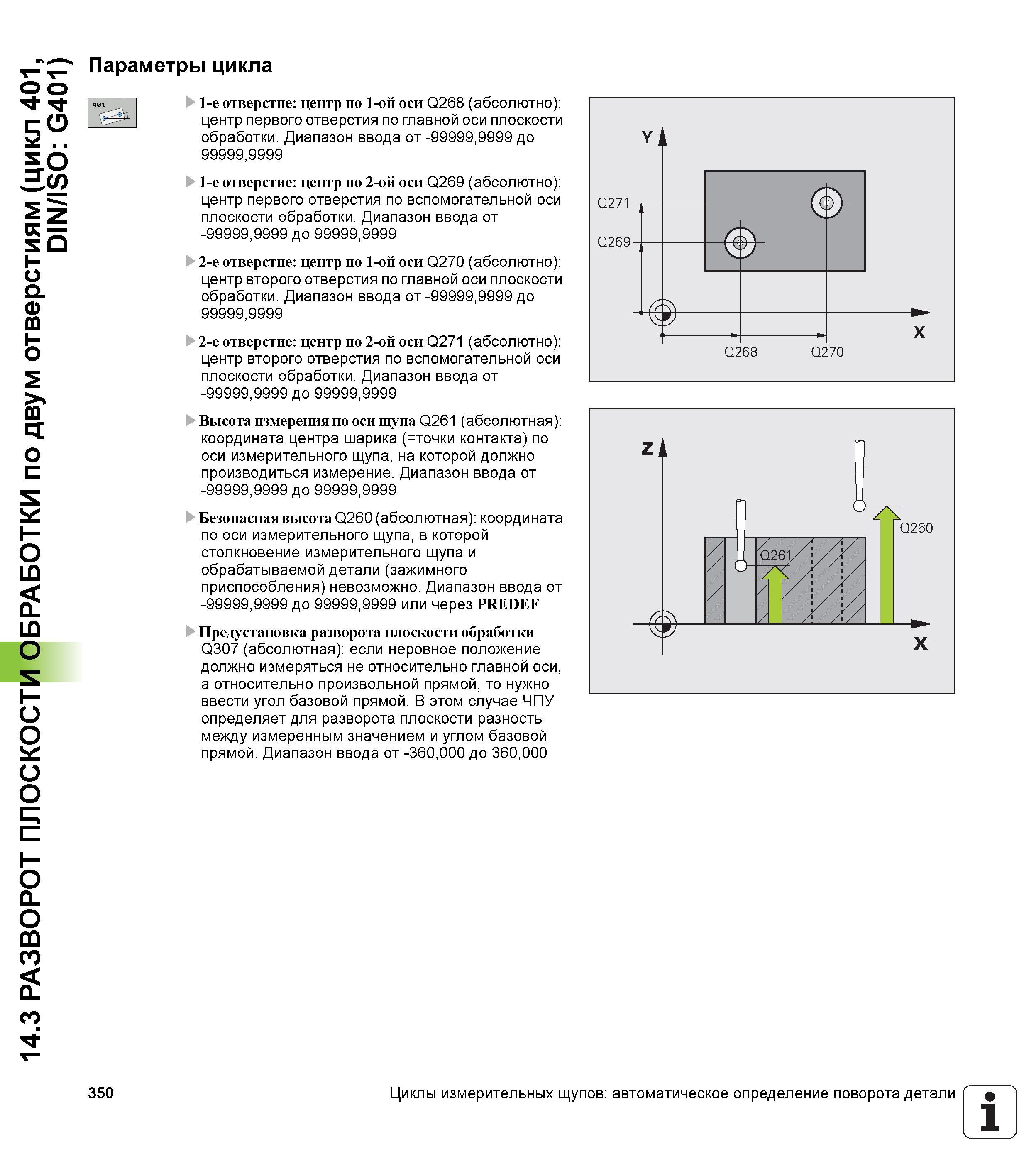

14.3 РАЗВОРОТ ПЛОСКОСТИ ОБРАБОТКИ по двум отверстиям (цикл 401, DIN/ISO G401) Параметры цикла 1-е отверстие центр по 1-ой оси Q268 (абсолютно) центр первого отверстия по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 1-е отверстие центр по 2-ой оси Q269 (абсолютно) центр первого отверстия по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 2-е отверстие центр по 1-ой оси Q270 (абсолютно) центр второго отверстия по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 2-е отверстие центр по 2-ой оси Q271 (абсолютно) центр второго отверстия по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Высота измерения по оси щупа Q261 (абсолютная) координата центра шарика (=точки контакта) по оси измерительного щупа, на которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 Безопасная высота Q260 (абсолютная) координата по оси измерительного щупа, в которой столкновение измерительного щупа и обрабатываемой детали (зажимного приспособления) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF Предустановка разворота плоскости обработки Q307 (абсолютная) если неровное положение должно измеряться не относительно главной оси, а относительно произвольной прямой, то нужно ввести угол базовой прямой. В этом случае ЧПУ определяет для разворота плоскости разность между измеренным значением и углом базовой прямой. Диапазон ввода от -360,000 до 360,000 Q260 350 Циклы измерительных щупов автоматическое определение поворота детали 1
