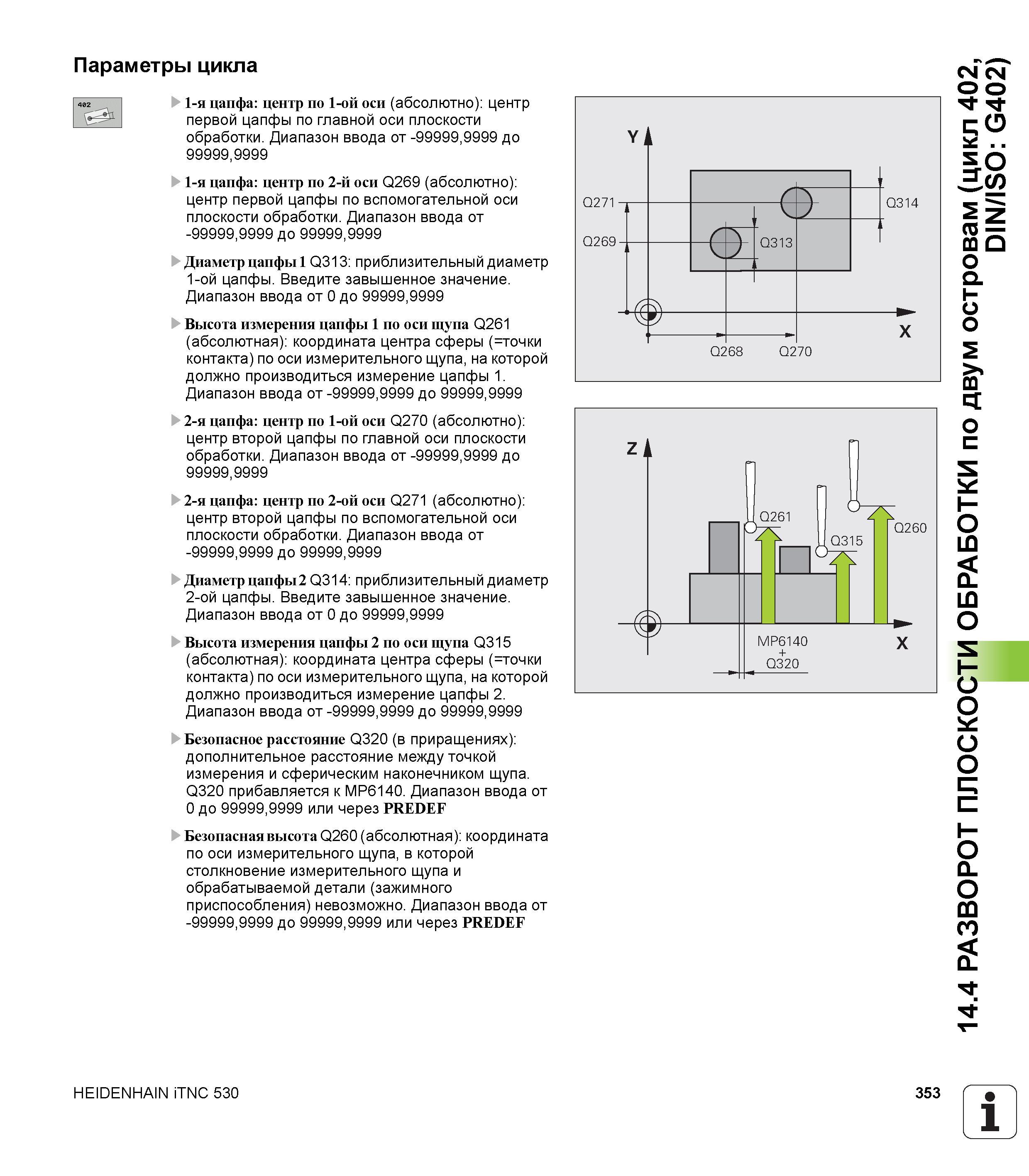

Параметры цикла 402 , 1 -я цапфа центр по 1-ой оси (абсолютно) центр первой цапфы по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 1-я цапфа центр по 2-й оси Q269 (абсолютно) центр первой цапфы по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Диаметр цапфы 1 Q313 приблизительный диаметр 1-ой цапфы. Введите завышенное значение. Диапазон ввода от 0 до 99999,9999 Высота измерения цапфы 1 по оси щупа Q261 (абсолютная) координата центра сферы (=точки контакта) по оси измерительного щупа, на которой должно производиться измерение цапфы 1. Диапазон ввода от -99999,9999 до 99999,9999 2-я цапфа центр по 1-ой оси Q270 (абсолютно) центр второй цапфы по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 U 2-я цапфа центр по 2-ой оси Q271 (абсолютно) центр второй цапфы по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Диаметр цапфы 2 Q314 приблизительный диаметр 2-ой цапфы. Введите завышенное значение. Диапазон ввода от 0 до 99999,9999 Высота измерения цапфы 2 по оси щупа Q315 (абсолютная) координата центра сферы (=точки контакта) по оси измерительного щупа, на которой должно производиться измерение цапфы 2. Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к MP6140. Диапазон ввода от 0 до 99999,9999 или через PREDEF Безопасная высота Q260 (абсолютная) координата по оси измерительного щупа, в которой столкновение измерительного щупа и обрабатываемой детали (зажимного приспособления) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF Q271 Q269 HEIDENHAIN iTNC 530 353 1 14.4 РАЗВОРОТ ПЛОСКОСТИ ОБРАБОТКИ по двум островам (цикл 402, DIN/ISO G402)
