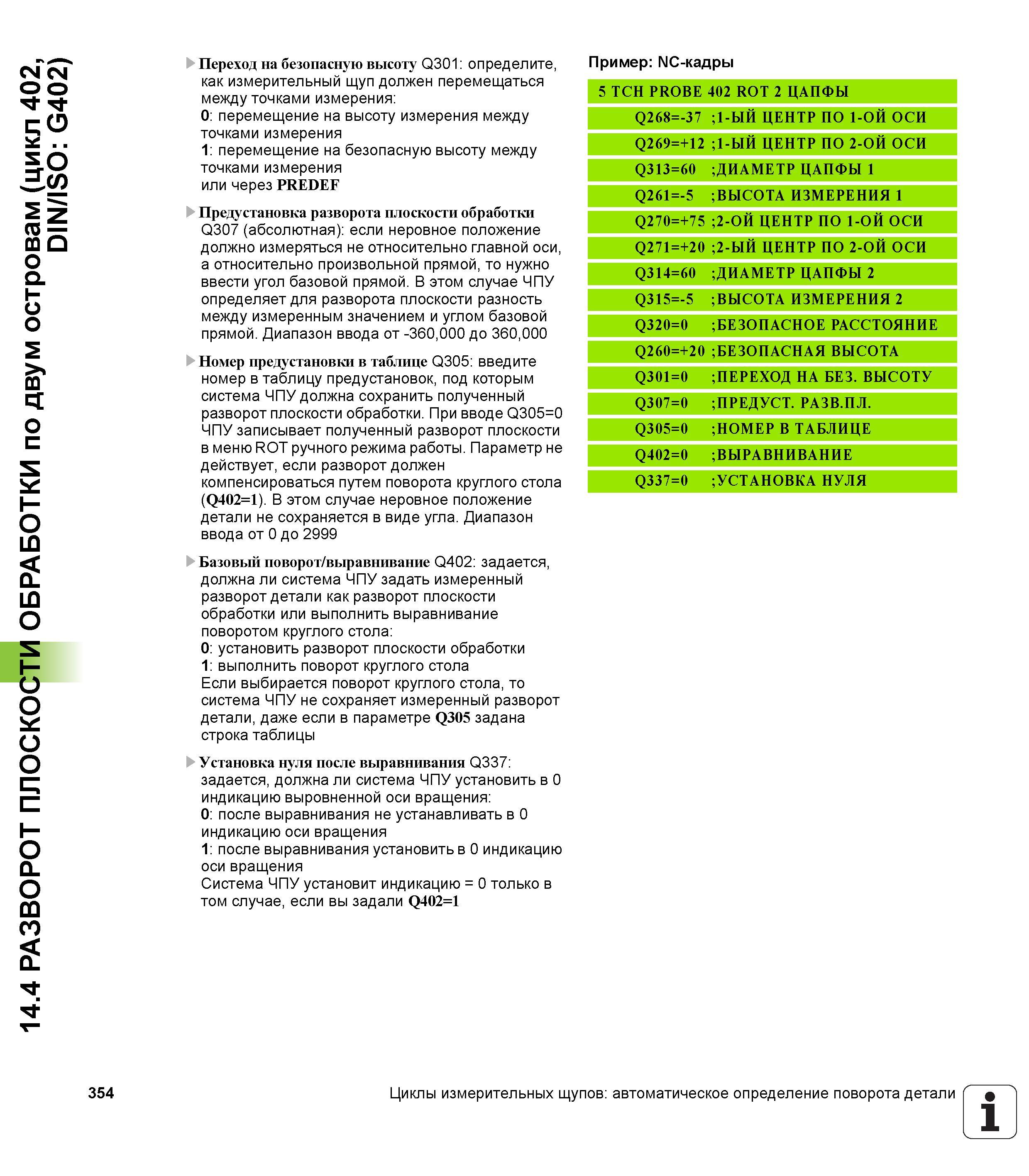

14.4 РАЗВОРОТ ПЛОСКОСТИ ОБРАБОТКИ по двум островам (цикл 402, DIN/ISO G402) Переход на безопасную высоту Q301 определите, как измерительный щуп должен перемещаться между точками измерения 0 перемещение на высоту измерения между точками измерения 1 перемещение на безопасную высоту между точками измерения или через PREDEF Предустановка разворота плоскости обработки Q307 (абсолютная) если неровное положение должно измеряться не относительно главной оси, а относительно произвольной прямой, то нужно ввести угол базовой прямой. В этом случае ЧПУ определяет для разворота плоскости разность между измеренным значением и углом базовой прямой. Диапазон ввода от -360,000 до 360,000 Номер предустановки в таблице Q305 введите номер в таблицу предустановок, под которым система ЧПУ должна сохранить полученный разворот плоскости обработки. При вводе Q305=0 ЧПУ записывает полученный разворот плоскости в меню ROT ручного режима работы. Параметр не действует, если разворот должен компенсироваться путем поворота круглого стола (Q402=1). В этом случае неровное положение детали не сохраняется в виде угла. Диапазон ввода от 0 до 2999 Базовый поворот/выравнивание Q402 задается, должна ли система ЧПУ задать измеренный разворот детали как разворот плоскости обработки или выполнить выравнивание поворотом круглого стола 0 установить разворот плоскости обработки 1 выполнить поворот круглого стола Если выбирается поворот круглого стола, то система чПу не сохраняет измеренный разворот детали, даже если в параметре Q305 задана строка таблицы Установка нуля после выравнивания Q337 задается, должна ли система ЧПУ установить в 0 индикацию выровненной оси вращения 0 после выравнивания не устанавливать в 0 индикацию оси вращения 1 после выравнивания установить в 0 индикацию оси вращения Система ЧПУ установит индикацию = 0 только в том случае, если вы задали Q402=1 Пример NC-кадры 5 TCH PROBE 402 ROT 2 ЦАПФЫ Q268=-37 1-ЫЙ ЦЕНТР ПО 1-ОЙ ОСИ 2 +1 = 6 2 Q 1-ЫЙ ЦЕНТР ПО 2-ОЙ ОСИ Q313=60 ДИАМЕТР ЦАПФЫ 1 Q261=-5 ВЫСОТА ИЗМЕРЕНИЯ 1 Q270=+75 2-ОЙ ЦЕНТР ПО 1-ОЙ ОСИ Q271=+20 2-ЫЙ ЦЕНТР ПО 2-ОЙ ОСИ Q314=60 ДИАМЕТР ЦАПФЫ 2 Q315=-5 ВЫСОТА ИЗМЕРЕНИЯ 2 Q320=0 БЕЗОПАСНОЕ РАССТОЯНИЕ Q260=+20 БЕЗОПАСНАЯ ВЫСОТА Q301=0 ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q307=0 ПРЕДУСТ. РАЗВ.ПЛ. Q305=0 НОМЕР В ТАБЛИЦЕ Q402=0 ВЫРАВНИВАНИЕ Q337=0 УСТАНОВКА НУЛЯ 354 Циклы измерительных щупов автоматическое определение поворота детали 1
