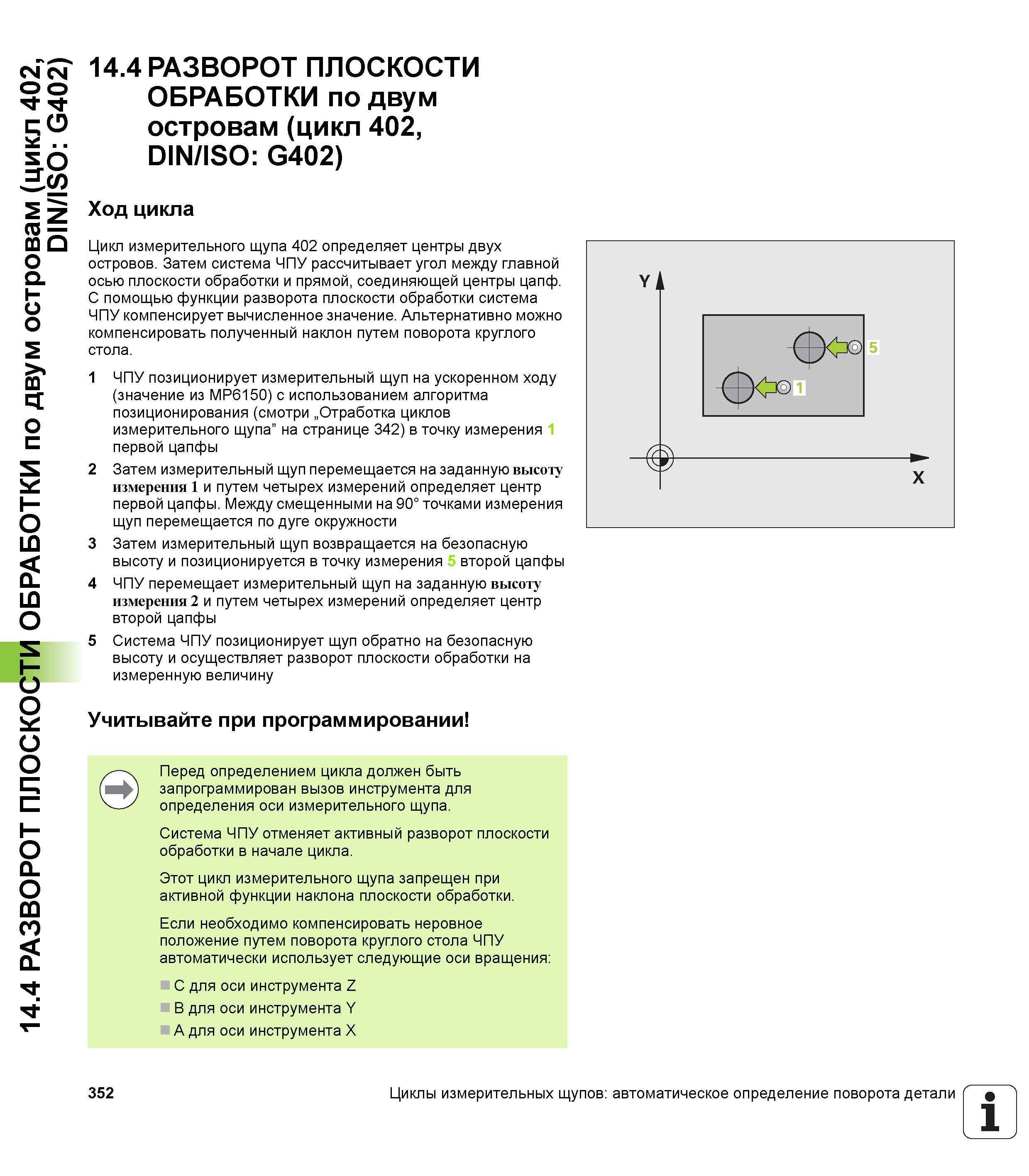

14.4 РАЗВОРОТ ПЛОСКОСТИ ОБРАБОТКИ по двум островам (цикл 402, DIN/ISO G402) 14.4 РАЗВОРОТ ПЛОСКОСТИ ОБРАБОТКИ по двум островам (цикл 402, DIN/ISO G402) Ход цикла Цикл измерительного щупа 402 определяет центры двух островов. Затем система ЧПУ рассчитывает угол между главной осью плоскости обработки и прямой, соединяющей центры цапф. С помощью функции разворота плоскости обработки система ЧПУ компенсирует вычисленное значение. Альтернативно можно компенсировать полученный наклон путем поворота круглого стола. 1 ЧПУ позиционирует измерительный щуп на ускоренном ходу (значение из MP6150) с использованием алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 342) в точку измерения 1 первой цапфы 2 Затем измерительный щуп перемещается на заданную высоту измерения 1 и путем четырех измерений определяет центр первой цапфы. Между смещенными на 90° точками измерения щуп перемещается по дуге окружности 3 Затем измерительный щуп возвращается на безопасную высоту и позиционируется в точку измерения 5 второй цапфы 4 ЧПУ перемещает измерительный щуп на заданную высоту измерения 2 и путем четырех измерений определяет центр второй цапфы 5 Система ЧПУ позиционирует щуп обратно на безопасную высоту и осуществляет разворот плоскости обработки на измеренную величину Учитывайте при программировании Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. Система ЧПУ отменяет активный разворот плоскости обработки в начале цикла. Этот цикл измерительного щупа запрещен при активной функции наклона плоскости обработки. Если необходимо компенсировать неровное положение путем поворота круглого стола ЧПУ автоматически использует следующие оси вращения C для оси инструмента Z B для оси инструмента Y A для оси инструмента X 352 Циклы измерительных щупов автоматическое определение поворота детали 1
