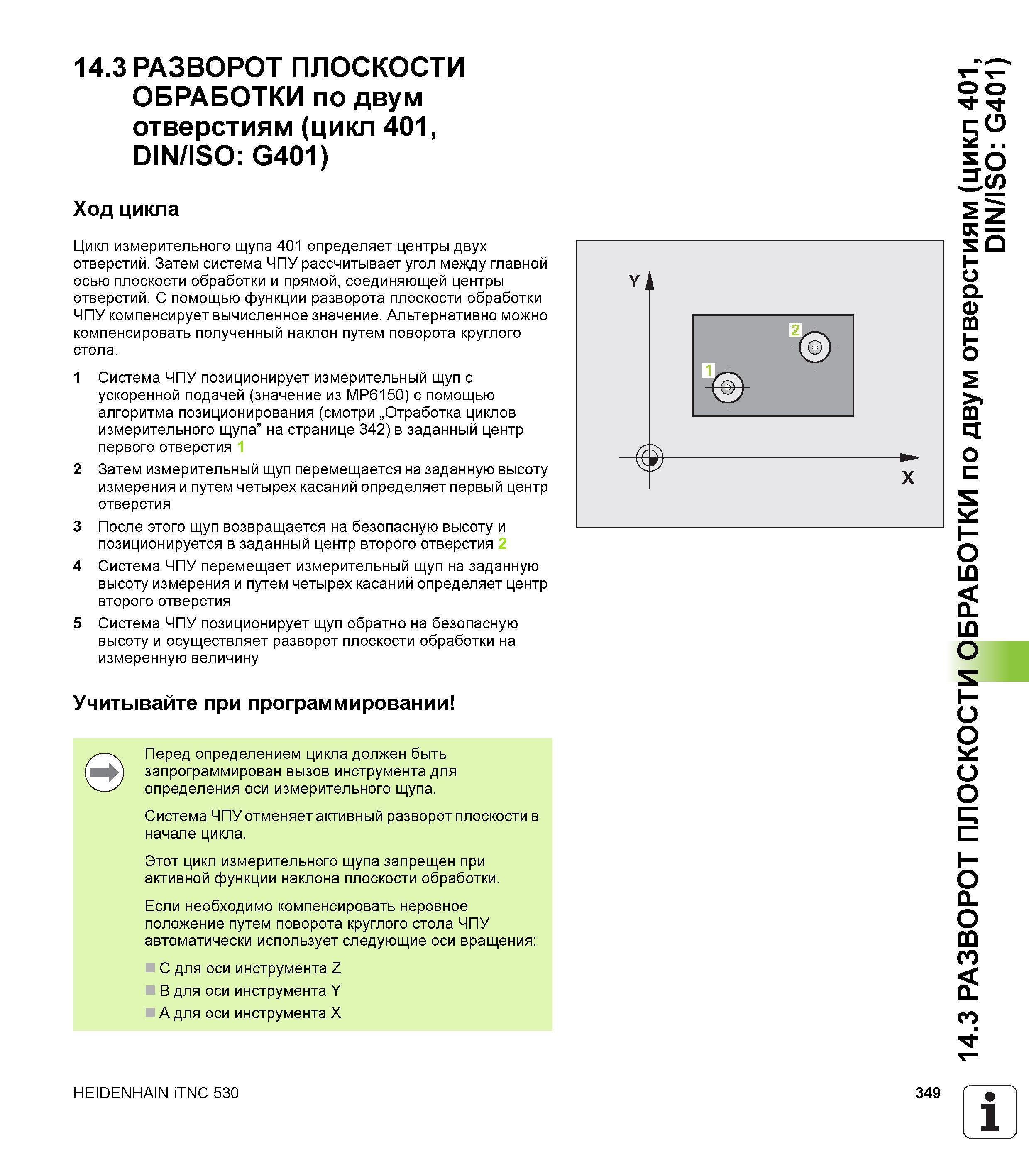

14.3 РАЗВОРОТ ПЛОСКОСТИ ОБРАБОТКИ по двум отверстиям (цикл 401, DIN/ISO G401) Ход цикла Цикл измерительного щупа 401 определяет центры двух отверстий. Затем система ЧПУ рассчитывает угол между главной осью плоскости обработки и прямой, соединяющей центры отверстий. С помощью функции разворота плоскости обработки ЧПУ компенсирует вычисленное значение. Альтернативно можно компенсировать полученный наклон путем поворота круглого стола. 1 Система ЧПУ позиционирует измерительный щуп с ускоренной подачей (значение из MP6150) с помощью алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 342) в заданный центр первого отверстия 1 2 Затем измерительный щуп перемещается на заданную высоту измерения и путем четырех касаний определяет первый центр отверстия 3 После этого щуп возвращается на безопасную высоту и позиционируется в заданный центр второго отверстия 2 4 Система ЧПУ перемещает измерительный щуп на заданную высоту измерения и путем четырех касаний определяет центр второго отверстия 5 Система ЧПУ позиционирует щуп обратно на безопасную высоту и осуществляет разворот плоскости обработки на измеренную величину Учитывайте при программировании X Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. Система ЧПУ отменяет активный разворот плоскости в начале цикла. Этот цикл измерительного щупа запрещен при активной функции наклона плоскости обработки. Если необходимо компенсировать неровное положение путем поворота круглого стола ЧПУ автоматически использует следующие оси вращения C для оси инструмента Z B для оси инструмента Y A для оси инструмента X HEIDENHAIN iTNC 530 349 1 14.3 РАЗВОРОТ ПЛОСКОСТИ ОБРАБОТКИ по двум отверстиям (цикл 401, DIN/ISO G401)
