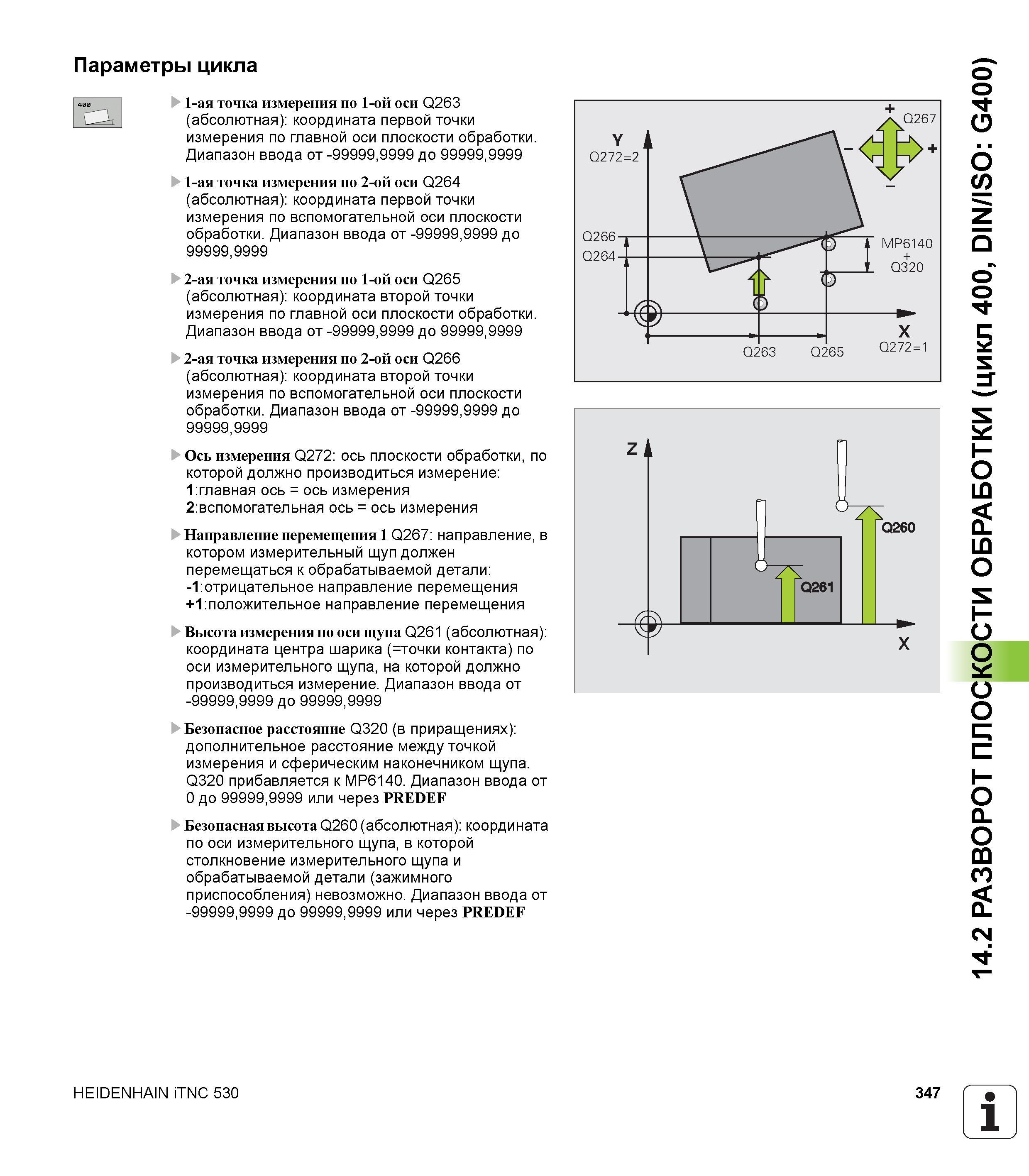

Параметры цикла 1-ая точка измерения по 1-ой оси Q263 (абсолютная) координата первой точки измерения по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 1-ая точка измерения по 2-ой оси Q264 (абсолютная) координата первой точки измерения по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 2-ая точка измерения по 1-ой оси Q265 (абсолютная) координата второй точки измерения по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 2-ая точка измерения по 2-ой оси Q266 (абсолютная) координата второй точки измерения по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 Ось измерения Q272 ось плоскости обработки, по которой должно производиться измерение 1:главная ось = ось измерения 2:вспомогательная ось = ось измерения Направление перемещения 1 Q267 направление, в котором измерительный щуп должен перемещаться к обрабатываемой детали -1:отрицательное направление перемещения +1 положительное направление перемещения Высота измерения по оси щупа Q261 (абсолютная) координата центра шарика (=точки контакта) по оси измерительного щупа, на которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к MP6140. Диапазон ввода от 0 до 99999,9999 или через PREDEF Безопасная высота Q260 (абсолютная) координата по оси измерительного щупа, в которой столкновение измерительного щупа и обрабатываемой детали (зажимного приспособления) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF HEIDENHAIN iTNC 530 347 1 14.2 РАЗВОРОТ ПЛОСКОСТИ ОБРАБОТКИ (цикл 400, DIN/ISO G400)
