Системы числового программного управления / CNC programming and machining

HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование циклов (Всего 539 стр.)

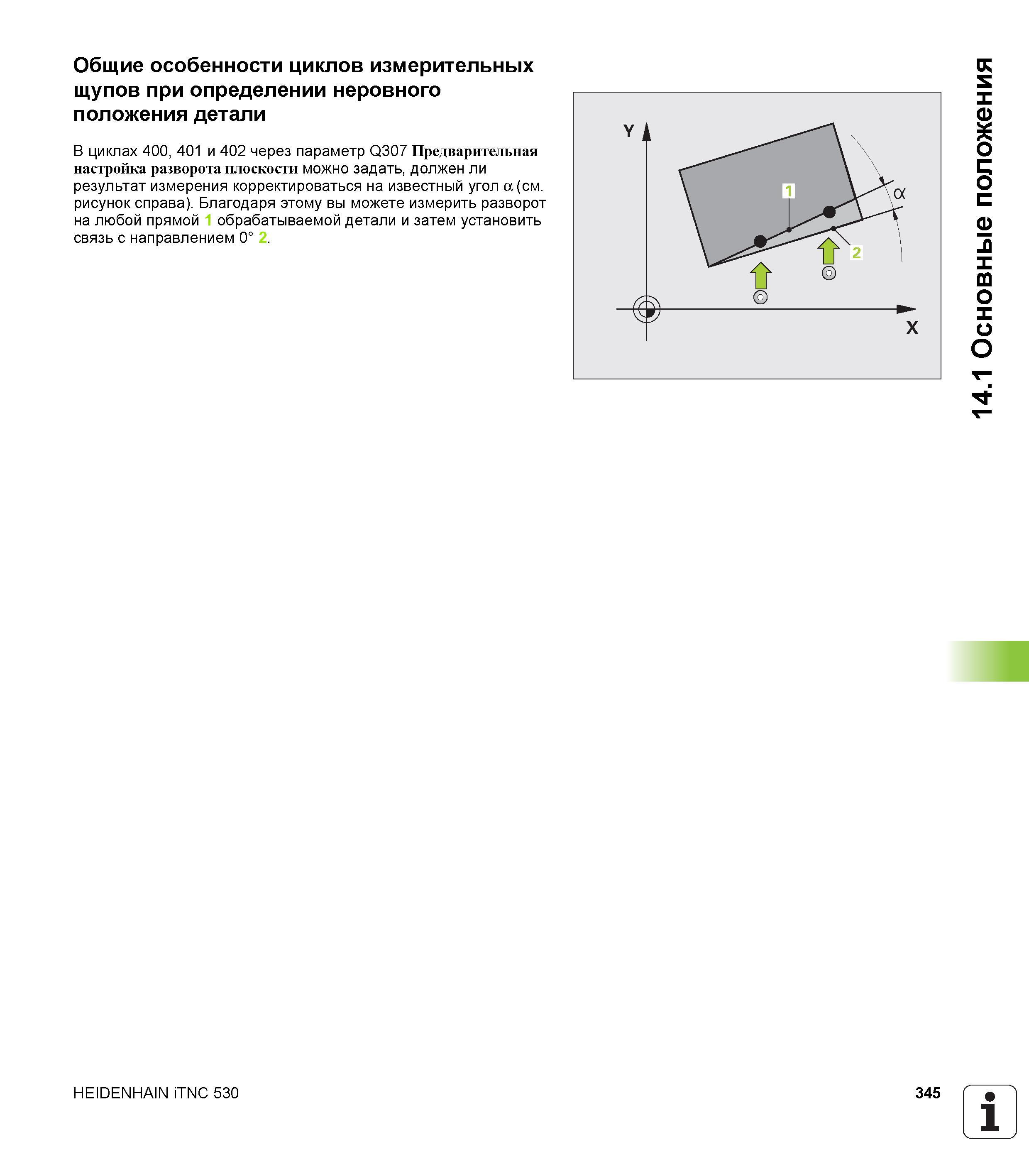

345 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.345
345 Общие особенности циклов измерительных щупов при определении неровного положения детали В циклах 400, 401 и 402 через параметр Q307 Предварительн Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов систем числового программного управления оборудованием Версия 2012 года Стр. 345

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 345 0345 Lab2u

Общие особенности циклов измерительных щупов при определении неровного положения детали В циклах 400, 401 и 402 через параметр Q307 Предварительная настройка разворота плоскости можно задать, должен ли результат измерения корректироваться на известный угол а (см. рисунок справа). Благодаря этому вы можете измерить разворот на любой прямой 1 обрабатываемой детали и затем установить связь с направлением 0° 2. HEIDENHAIN iTNC 530 345 1 14.1 Основные положения
