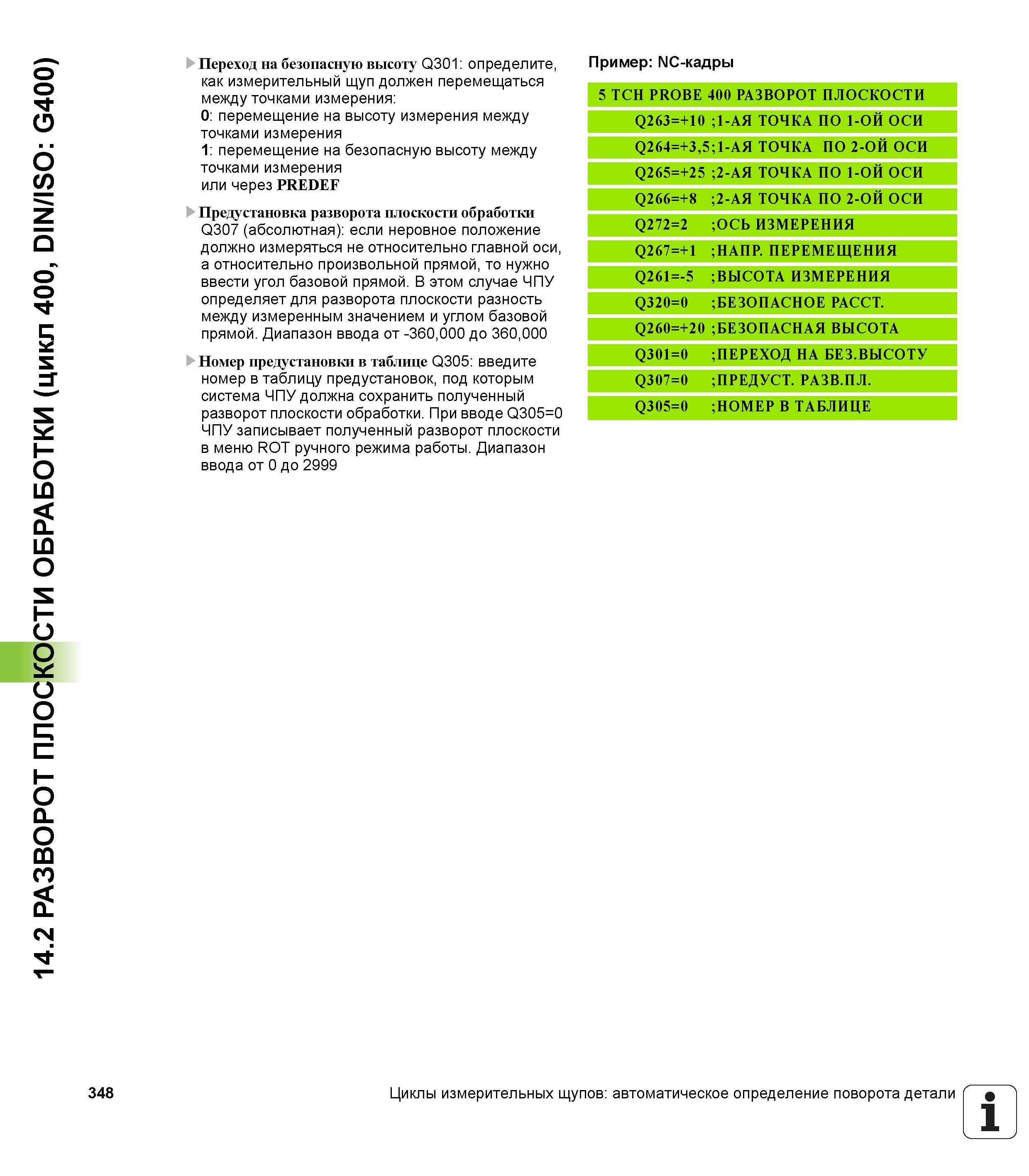

14.2 РАЗВОРОТ ПЛОСКОСТИ ОБРАБОТКИ (цикл 400, DIN/ISO G400) Переход на безопасную высоту Q301 определите, как измерительный щуп должен перемещаться между точками измерения 0 перемещение на высоту измерения между точками измерения 1 перемещение на безопасную высоту между точками измерения или через PREDEF Предустановка разворота плоскости обработки Q307 (абсолютная) если неровное положение должно измеряться не относительно главной оси, а относительно произвольной прямой, то нужно ввести угол базовой прямой. В этом случае ЧПУ определяет для разворота плоскости разность между измеренным значением и углом базовой прямой. Диапазон ввода от -360,000 до 360,000 Номер предустановки в таблице Q305 введите номер в таблицу предустановок, под которым система ЧПУ должна сохранить полученный разворот плоскости обработки. При вводе Q305=0 ЧПУ записывает полученный разворот плоскости в меню ROT ручного режима работы. Диапазон ввода от 0 до 2999 Пример NC-кадры 5 TCH PROBE 400 РАЗВОРОТ ПЛОСКОСТИ Q263=+10 1-АЯ ТОЧКА ПО 1-ОЙ ОСИ ГП + = 4 6 2 Q 1-АЯ ТОЧКА ПО 2-ОЙ ОСИ 5 2 + = 5 6 2 Q 2-АЯ ТОЧКА ПО 1-ОЙ ОСИ Q266=+8 2-АЯ ТОЧКА ПО 2-ОЙ ОСИ Q272=2 ОСЬ ИЗМЕРЕНИЯ Q267=+1 НАПР. ПЕРЕМЕЩЕНИЯ Q261=-5 ВЫСОТА ИЗМЕРЕНИЯ Q320=0 БЕЗОПАСНОЕ РАССТ. Q260=+20 БЕЗОПАСНАЯ ВЫСОТА Q301=0 ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q307=0 ПРЕДУСТ. РАЗВ.ПЛ. Q305=0 НОМЕР В ТАБЛИЦЕ 348 Циклы измерительных щупов автоматическое определение поворота детали 1
