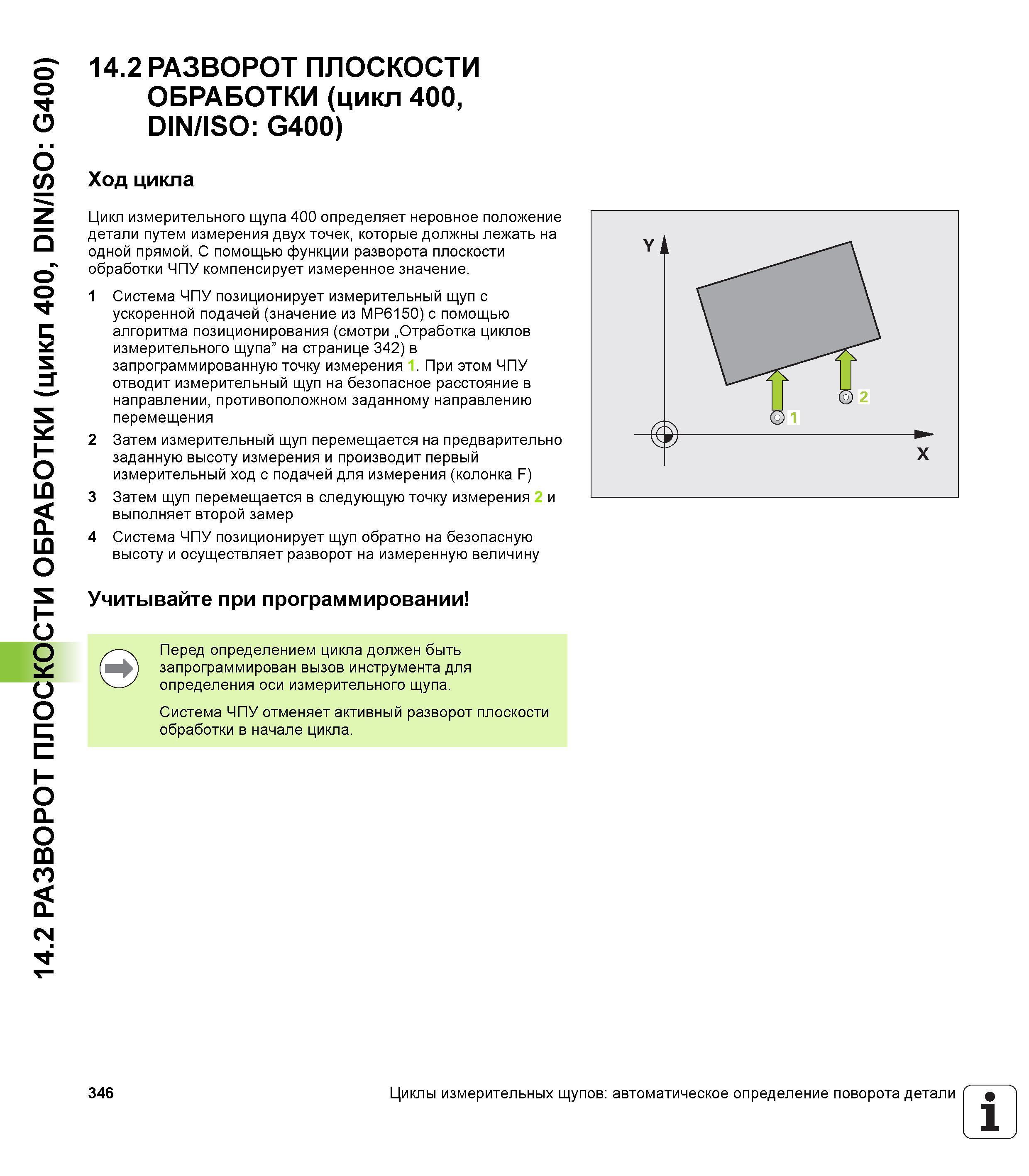

14.2 РАЗВОРОТ ПЛОСКОСТИ ОБРАБОТКИ (цикл 400, DIN/ISO G400) 14.2 РАЗВОРОТ ПЛОСКОСТИ ОБРАБОТКИ (цикл 400, DIN/ISO G400) Ход цикла Цикл измерительного щупа 400 определяет неровное положение детали путем измерения двух точек, которые должны лежать на одной прямой. С помощью функции разворота плоскости обработки ЧПУ компенсирует измеренное значение. 1 Система ЧПУ позиционирует измерительный щуп с ускоренной подачей (значение из MP6150) с помощью алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 342) в запрограммированную точку измерения 1. При этом ЧПУ отводит измерительный щуп на безопасное расстояние в направлении, противоположном заданному направлению перемещения 2 Затем измерительный щуп перемещается на предварительно заданную высоту измерения и производит первый измерительный ход с подачей для измерения (колонка F) 3 Затем щуп перемещается в следующую точку измерения 2 и выполняет второй замер 4 Система ЧПУ позиционирует щуп обратно на безопасную высоту и осуществляет разворот на измеренную величину Учитывайте при программировании Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. Система ЧПУ отменяет активный разворот плоскости обработки в начале цикла. 346 Циклы измерительных щупов автоматическое определение поворота детали 1
