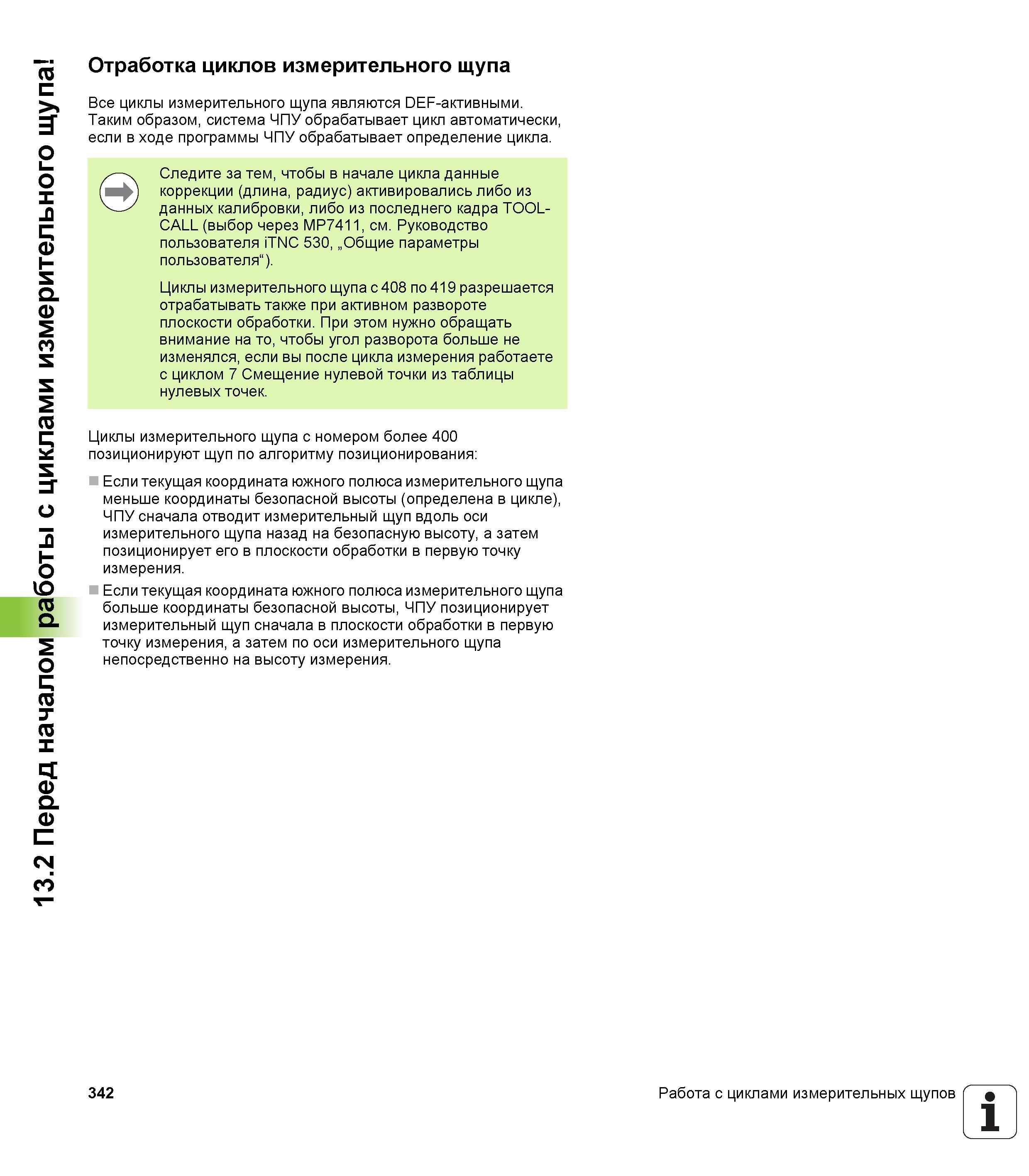

342 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.342

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 342 0342 Lab2u

Отработка циклов измерительного щупа па Все циклы измерительного щупа являются DEF-активными. J Таким образом, система ЧПУ обрабатывает цикл автоматически, если в ходе программы ЧПУ обрабатывает определение цикла. О х с ы Следите за тем, чтобы в начале цикла данные коррекции (длина, радиус) активировались либо из _Q данных калибровки, либо из последнего кадра TOOL- CALL (выбор через MP7411, см. Руководство 0 пользователя iTNC 530, „Общие параметры у_ пользователя"). Циклы измерительного щупа с 408 по 419 разрешается Ф отрабатывать также при активном развороте м плоскости обработки. При этом нужно обращать зм внимание на то, чтобы угол разворота больше не и изменялся, если вы после цикла измерения работаете с циклом 7 Смещение нулевой точки из таблицы ми нулевых точек. ам Ц Циклы измерительного щупа с номером более 400 ЪС позиционируют щуп по алгоритму позиционирования j Если текущая координата южного полюса измерительного щупа меньше координаты безопасной высоты (определена в цикле), ЧПУ сначала отводит измерительный щуп вдоль оси измерительного щупа назад на безопасную высоту, а затем р позиционирует его в плоскости обработки в первую точку Q измерения. Ю Если текущая координата южного полюса измерительного щупа ГШ больше координаты безопасной высоты, ЧПУ позиционирует О- измерительный щуп сначала в плоскости обработки в первую точку измерения, а затем по оси измерительного щупа Q непосредственно на высоту измерения. о а У а н д е р е С СМ 3. 342 Работа с циклами измерительных щупов 1 Ч _/
