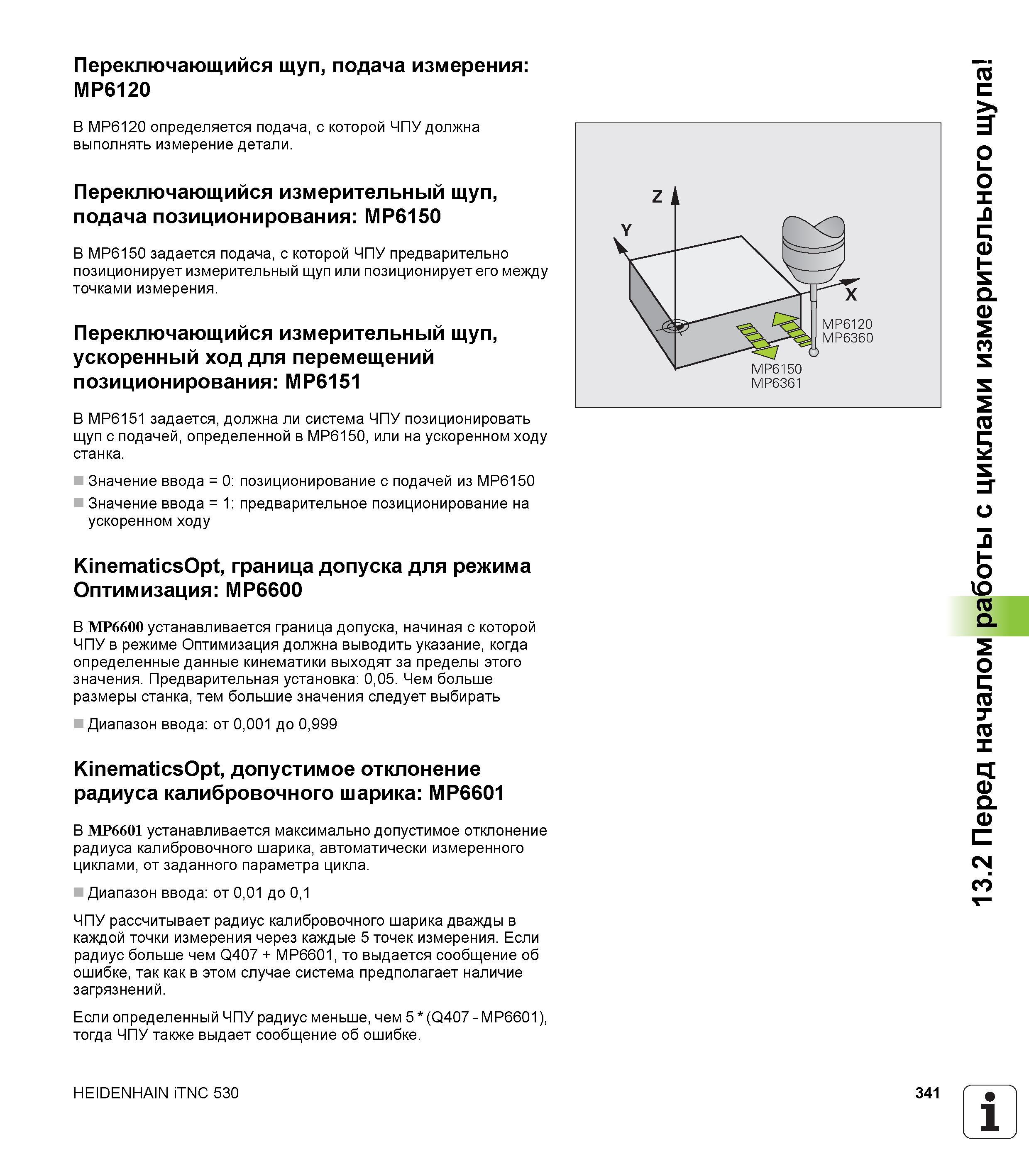

Переключающийся щуп, подача измерения MP6120 В MP6120 определяется подача, с которой ЧПУ должна выполнять измерение детали. Переключающийся измерительный щуп, подача позиционирования MP6150 В MP6150 задается подача, с которой ЧПУ предварительно позиционирует измерительный щуп или позиционирует его между точками измерения. Переключающийся измерительный щуп, ускоренный ход для перемещений позиционирования MP6151 В MP6151 задается, должна ли система ЧПУ позиционировать щуп с подачей, определенной в MP6150, или на ускоренном ходу станка. Значение ввода = 0 позиционирование с подачей из MP6150 Значение ввода = 1 предварительное позиционирование на ускоренном ходу KinematicsOpt, граница допуска для режима Оптимизация MP6600 В MP6600 устанавливается граница допуска, начиная с которой ЧПУ в режиме Оптимизация должна выводить указание, когда определенные данные кинематики выходят за пределы этого значения. Предварительная установка 0,05. Чем больше размеры станка, тем большие значения следует выбирать Диапазон ввода от 0,001 до 0,999 KinematicsOpt, допустимое отклонение радиуса калибровочного шарика MP6601 В MP6601 устанавливается максимально допустимое отклонение радиуса калибровочного шарика, автоматически измеренного циклами, от заданного параметра цикла. Диапазон ввода от 0,01 до 0,1 ЧПУ рассчитывает радиус калибровочного шарика дважды в каждой точки измерения через каждые 5 точек измерения. Если радиус больше чем Q407 + MP6601, то выдается сообщение об ошибке, так как в этом случае система предполагает наличие загрязнений. Если определенный ЧПУ радиус меньше, чем 5 * (Q407 - MP6601), тогда ЧПУ также выдает сообщение об ошибке. HEIDENHAIN iTNC 530 341 1 13.2 Перед началом работы с циклами измерительного щупа
