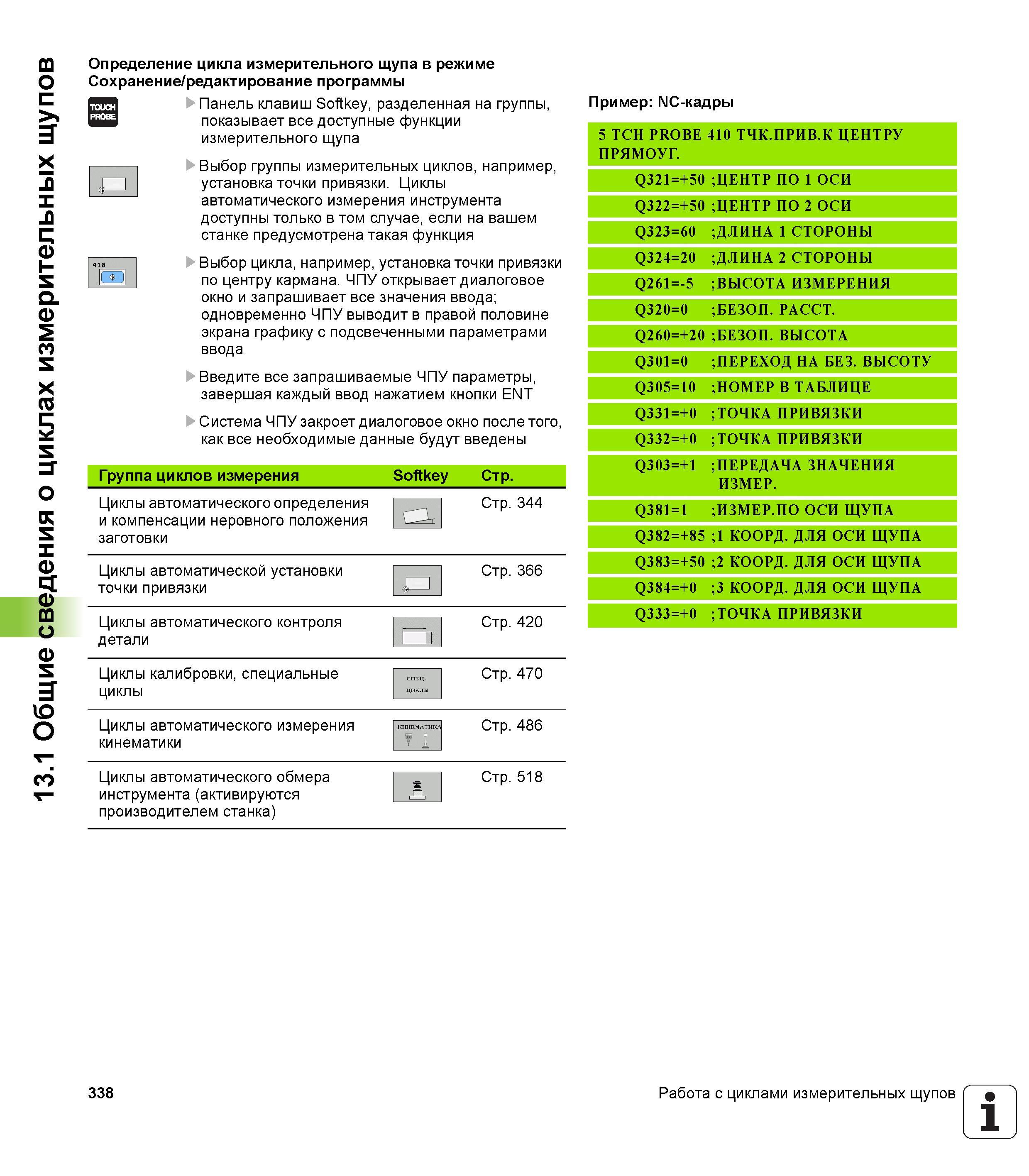

13.1 Общие сведения о циклах измерительных щупов Определение цикла измерительного щупа в режиме Сохранение/редактирование программы Ши Панель клавиш Softkey, разделенная на группы, показывает все доступные функции измерительного щупа _ I Выбор группы измерительных циклов, например, -| 1 установка точки привязки. Циклы автоматического измерения инструмента доступны только в том случае, если на вашем станке предусмотрена такая функция Выбор цикла, например, установка точки привязки по центру кармана. ЧПУ открывает диалоговое окно и запрашивает все значения ввода; одновременно ЧПУ выводит в правой половине экрана графику с подсвеченными параметрами ввода Введите все запрашиваемые ЧПУ параметры, завершая каждый ввод нажатием кнопки ENT Система ЧПУ закроет диалоговое окно после того, как все необходимые данные будут введены Группа циклов измерения Softkey Стр. Циклы автоматического определения и компенсации неровного положения заготовки Стр. 344 Циклы автоматической установки точки привязки Стр. 366 Циклы автоматического контроля детали Стр. 420 Циклы калибровки, специальные циклы Стр. 470 Циклы автоматического измерения кинематики КИНЕМАТИКА Стр. 486 Циклы автоматического обмера инструмента (активируются производителем станка) Стр. 518 Пример NC-кадры 5 TCH PROBE 410 ТЧК.ПРИВ.К ЦЕНТРУ ПРЯМОУГ. Q321=+50 ЦЕНТР ПО 1 ОСИ Q322=+50 ЦЕНТР ПО 2 ОСИ Q323=60 ДЛИНА 1 СТОРОНЫ Q324=20 ДЛИНА 2 СТОРОНЫ Q261=-5 ВЫСОТА ИЗМЕРЕНИЯ Q320=0 БЕЗОП. РАССТ. Q260=+20 БЕЗОП. ВЫСОТА Q301=0 ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q305=10 НОМЕР В ТАБЛИЦЕ Q331=+0 ТОЧКА ПРИВЯЗКИ Q332=+0 ТОЧКА ПРИВЯЗКИ Q303=+1 ПЕРЕДАЧА ЗНАЧЕНИЯ ИЗМЕР. Q381=1 ИЗМЕР. ПО ОСИ ЩУПА 5 8 + = 2 8 3 Q 1 КООРД. ДЛЯ ОСИ ЩУПА Q383=+50 2 КООРД. ДЛЯ ОСИ ЩУПА Q384=+0 3 КООРД. ДЛЯ ОСИ ЩУПА Q333=+0 ТОЧКА ПРИВЯЗКИ 338 Работа с циклами измерительных щупов 1
