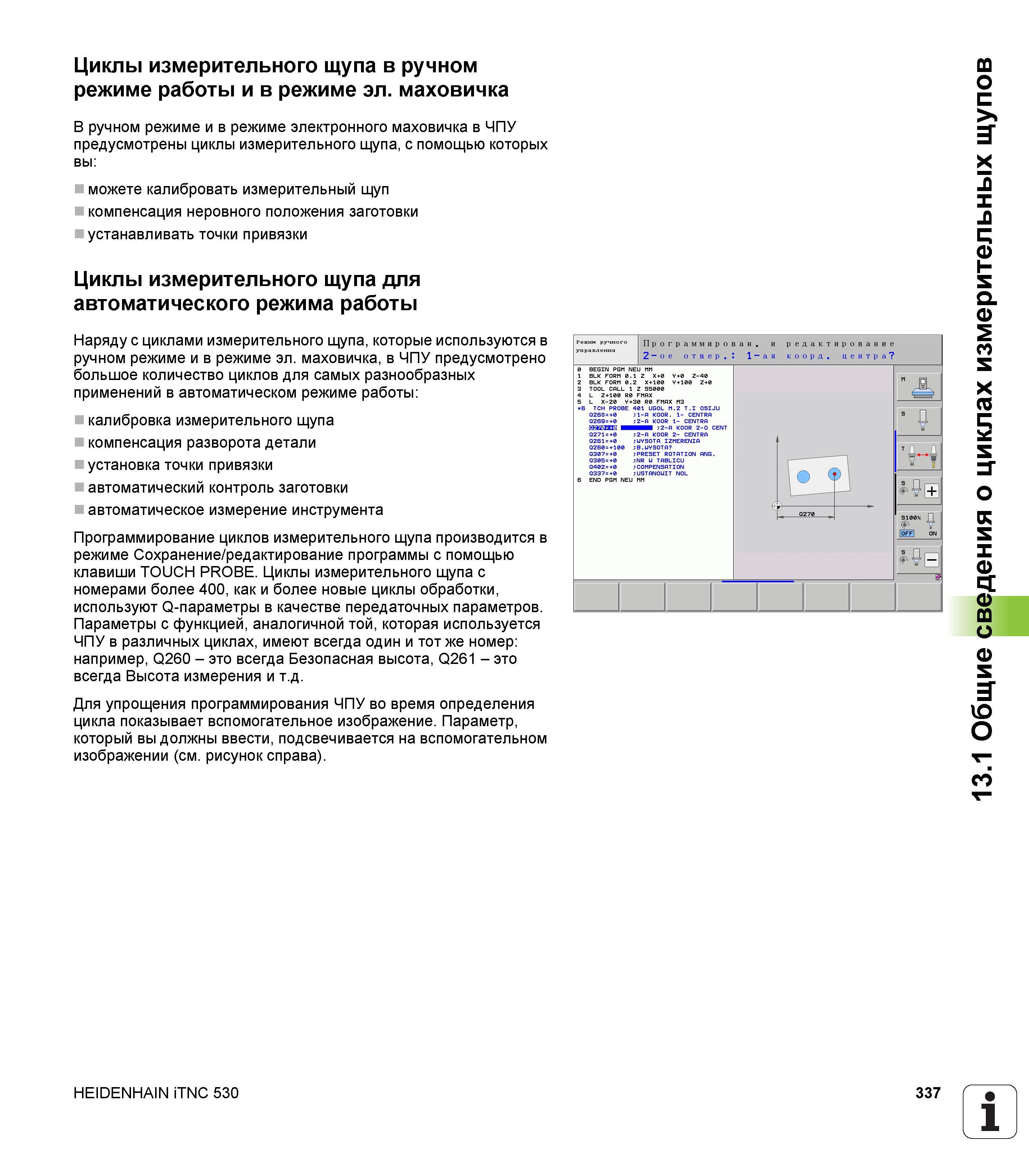

Циклы измерительного щупа в ручном режиме работы и в режиме эл. маховичка В ручном режиме и в режиме электронного маховичка в ЧПУ предусмотрены циклы измерительного щупа, с помощью которых вы можете калибровать измерительный щуп компенсация неровного положения заготовки устанавливать точки привязки Циклы измерительного щупа для автоматического режима работы Наряду с циклами измерительного щупа, которые используются в ручном режиме и в режиме эл. маховичка, в ЧПУ предусмотрено большое количество циклов для самых разнообразных применений в автоматическом режиме работы калибровка измерительного щупа компенсация разворота детали установка точки привязки автоматический контроль заготовки автоматическое измерение инструмента Программирование циклов измерительного щупа производится в режиме Сохранение/редактирование программы с помощью клавиши TOUCH PROBE. Циклы измерительного щупа с номерами более 400, как и более новые циклы обработки, используют Q-параметры в качестве передаточных параметров. Параметры с функцией, аналогичной той, которая используется ЧПУ в различных циклах, имеют всегда один и тот же номер например, Q260 - это всегда Безопасная высота, Q261 - это всегда Высота измерения и т.д. Для упрощения программирования ЧПУ во время определения цикла показывает вспомогательное изображение. Параметр, который вы должны ввести, подсвечивается на вспомогательном изображении (см. рисунок справа). HEIDENHAIN iTNC 530 337 13.1 Общие сведения о циклах измерительных щупов
