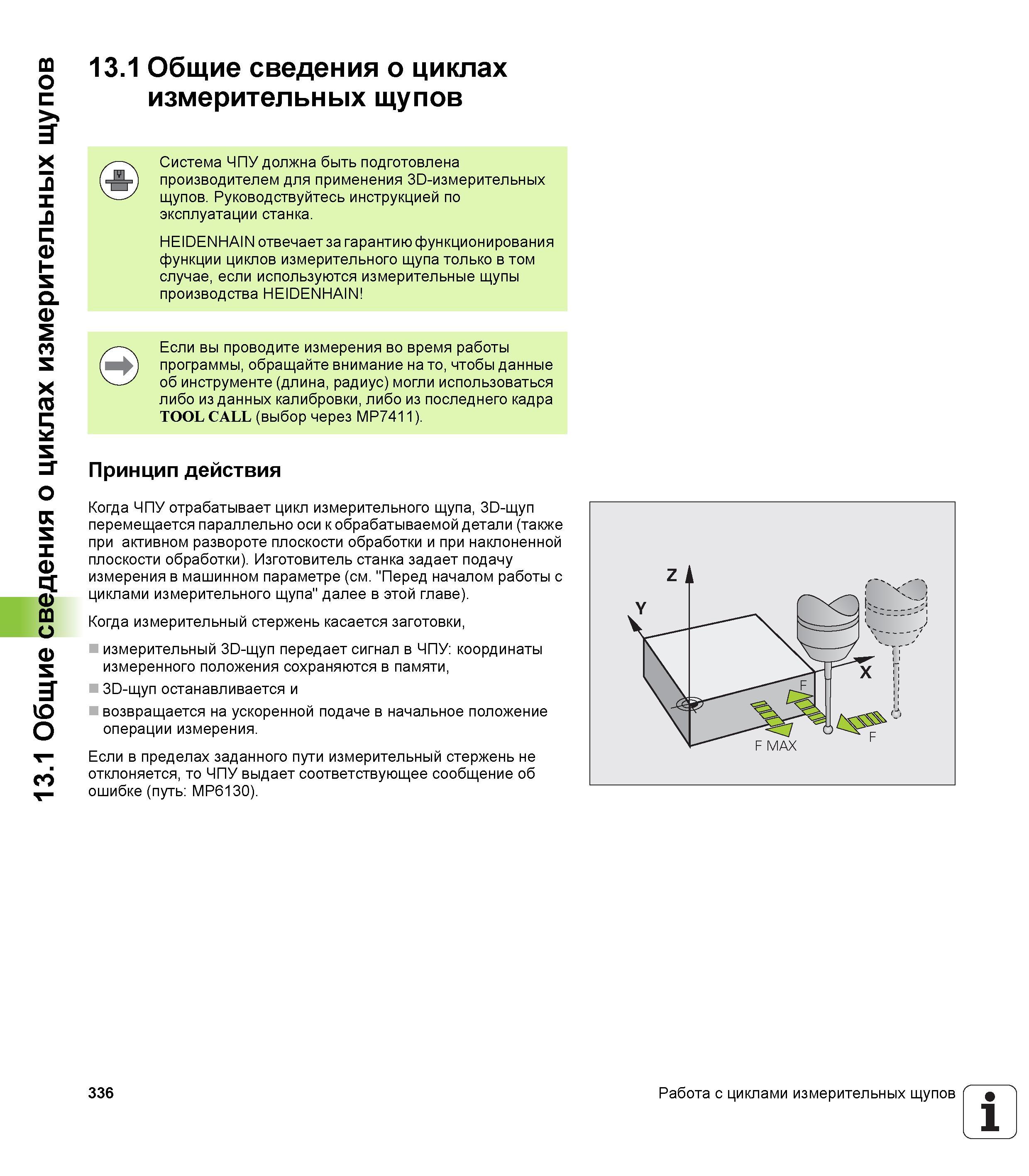

13.1 Общие сведения о циклах измерительных щупов 13.1 Общие сведения о циклах измерительных щупов Система ЧПУ должна быть подготовлена производителем для применения 30-измерительных щупов. Руководствуйтесь инструкцией по эксплуатации станка. HEIDENHAIN отвечает за гарантию функционирования функции циклов измерительного щупа только в том случае, если используются измерительные щупы производства HEIDENHAIN Если вы проводите измерения во время работы программы, обращайте внимание на то, чтобы данные об инструменте (длина, радиус) могли использоваться либо из данных калибровки, либо из последнего кадра TOOL CALL (выбор через MP7411). Принцип действия Когда ЧПУ отрабатывает цикл измерительного щупа, 3D-щуп перемещается параллельно оси к обрабатываемой детали (также при активном развороте плоскости обработки и при наклоненной плоскости обработки). Изготовитель станка задает подачу измерения в машинном параметре (см. "Перед началом работы с циклами измерительного щупа" далее в этой главе). Когда измерительный стержень касается заготовки, измерительный 3D-щуп передает сигнал в ЧПУ координаты измеренного положения сохраняются в памяти, 3D-щуп останавливается и возвращается на ускоренной подаче в начальное положение операции измерения. Если в пределах заданного пути измерительный стержень не отклоняется, то ЧПУ выдает соответствующее сообщение об ошибке (путь MP6130). 336 Работа с циклами измерительных щупов 1
