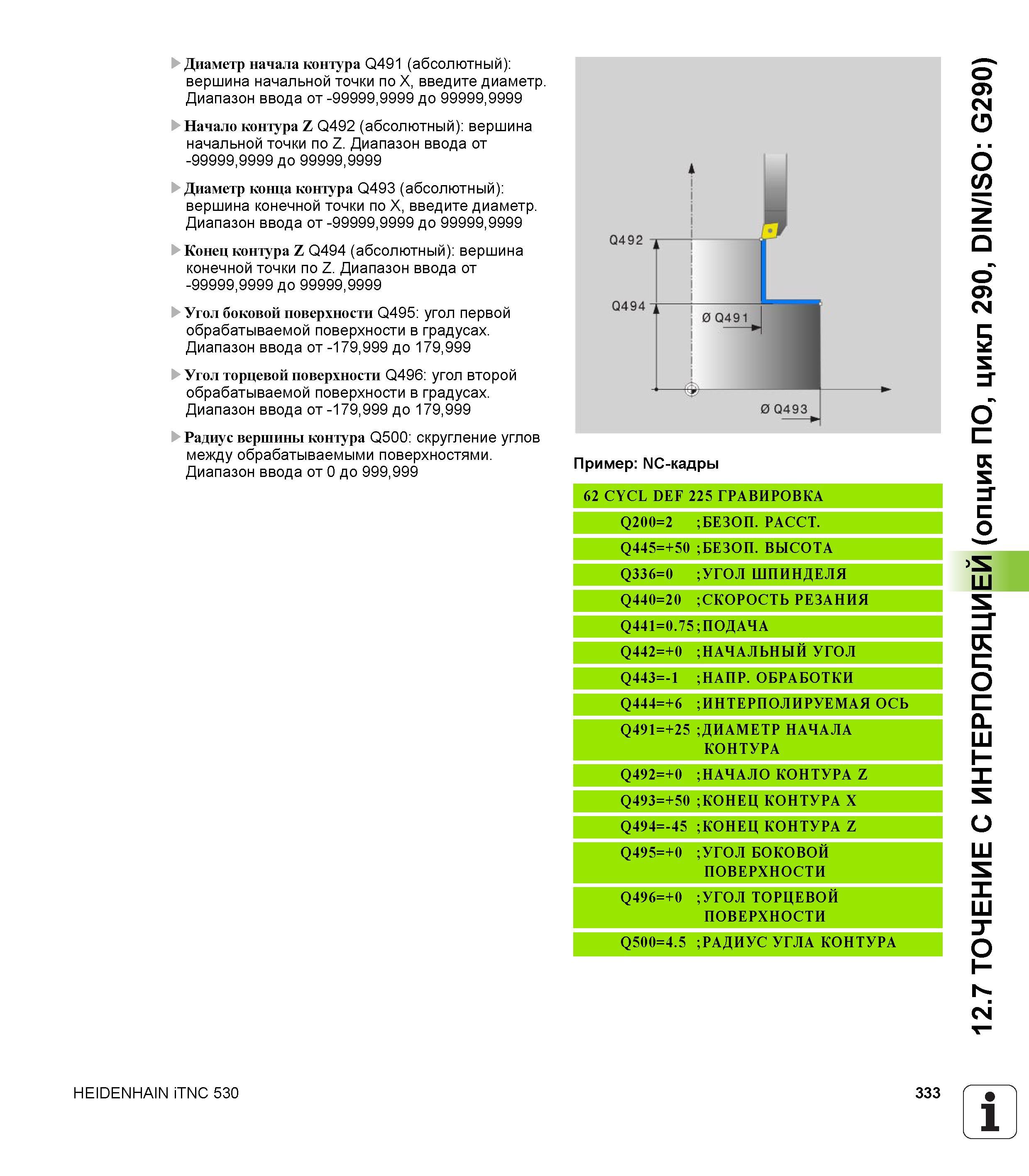

Диаметр начала контура Q491 (абсолютный) вершина начальной точки по Х, введите диаметр Диапазон ввода от -99999,9999 до 99999,9999 Начало контура Z Q492 (абсолютный) вершина начальной точки по Z. Диапазон ввода от -99999,9999 до 99999,9999 Диаметр конца контура Q493 (абсолютный) вершина конечной точки по Х, введите диаметр. Диапазон ввода от -99999,9999 до 99999,9999 Конец контура Z Q494 (абсолютный) вершина конечной точки по Z. Диапазон ввода от -99999,9999 до 99999,9999 Угол боковой поверхности Q495 угол первой обрабатываемой поверхности в градусах. Диапазон ввода от -179,999 до 179,999 Угол торцевой поверхности Q496 угол второй обрабатываемой поверхности в градусах. Диапазон ввода от -179,999 до 179,999 Радиус вершины контура Q500 скругление углов между обрабатываемыми поверхностями. Диапазон ввода от 0 до 999,999 Пример NC-кадры 62 CYCL DEF 225 ГРАВИРОВКА Q200=2 БЕЗОП. РАССТ. Q445=+50 БЕЗОП. ВЫСОТА Q336=0 УГОЛ ШПИНДЕЛЯ Q440=20 СКОРОСТЬ РЕЗАНИЯ 5 0. II ТГ 4 Q ПОДАЧА Q442=+0 НАЧАЛЬНЫЙ УГОЛ Q443=-1 НАПР. ОБРАБОТКИ Q444=+6 ИНТЕРПОЛИРУЕМАЯ ОСЬ 5 2 + 1= 4 Q ДИАМЕТР НАЧАЛА КОНТУРА Q492=+0 НАЧАЛО КОНТУРА Z 0 5 + = 3 9 4 Q КОНЕЦ КОНТУРА X Q494=-45 КОНЕЦ КОНТУРА Z Q495=+0 УГОЛ БОКОВОЙ ПОВЕРХНОСТИ Q496=+0 ;УГОЛ ТОРЦЕВОЙ ПОВЕРХНОСТИ Q500=4.5 ;РАДИУС УГЛА КОНТУРА HEIDENHAIN iTNC 530 333 1 12.7 ТОЧЕНИЕ С ИНТЕРПОЛЯЦИЕЙ (опция ПО, цикл 290, DIN/ISO G290)
