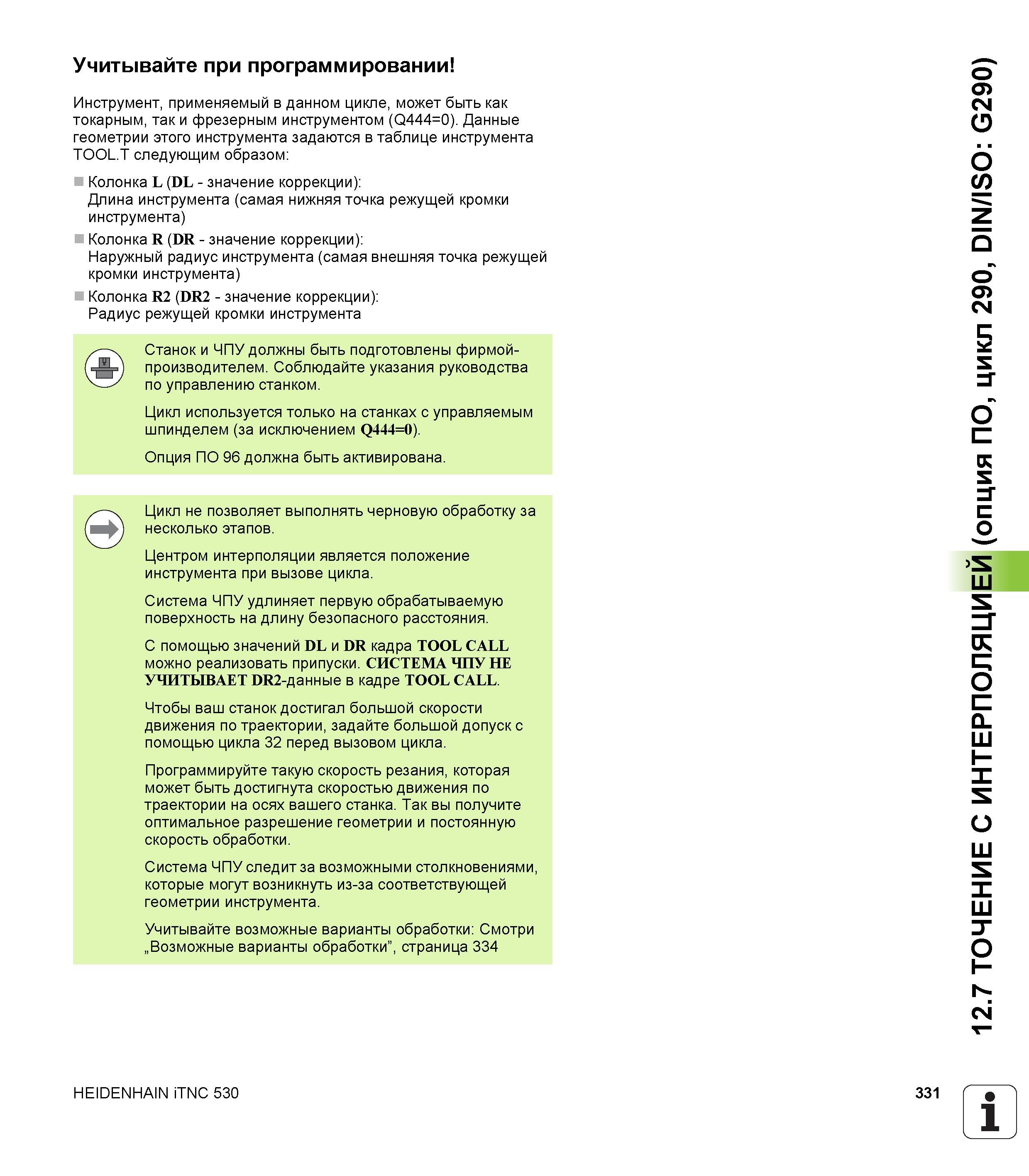

Учитывайте при программировании Инструмент, применяемый в данном цикле, может быть как токарным, так и фрезерным инструментом (Q444=0). Данные геометрии этого инструмента задаются в таблице инструмента TOOL.T следующим образом Колонка L (DL - значение коррекции) Длина инструмента (самая нижняя точка режущей кромки инструмента) Колонка R (DR - значение коррекции) Наружный радиус инструмента (самая внешняя точка режущей кромки инструмента) Колонка R2 (DR2 - значение коррекции) Радиус режущей кромки инструмента Станок и ЧПУ должны быть подготовлены фирмой-производителем. Соблюдайте указания руководства по управлению станком. Цикл используется только на станках с управляемым шпинделем (за исключением Q444=0). Опция ПО 96 должна быть активирована. Цикл не позволяет выполнять черновую обработку за несколько этапов. Центром интерполяции является положение инструмента при вызове цикла. Система ЧПУ удлиняет первую обрабатываемую поверхность на длину безопасного расстояния. С помощью значений DL и DR кадра TOOL CALL можно реализовать припуски. СИСТЕМА ЧПУ НЕ УЧИТЫВАЕТ DR2-данные в кадре TOOL CALL. Чтобы ваш станок достигал большой скорости движения по траектории, задайте большой допуск с помощью цикла 32 перед вызовом цикла. Программируйте такую скорость резания, которая может быть достигнута скоростью движения по траектории на осях вашего станка. Так вы получите оптимальное разрешение геометрии и постоянную скорость обработки. Система ЧПУ следит за возможными столкновениями, которые могут возникнуть из-за соответствующей геометрии инструмента. Учитывайте возможные варианты обработки Смотри „Возможные варианты обработки”, страница 334 HEIDENHAIN iTNC 530 331 1 12.7 ТОЧЕНИЕ С ИНТЕРПОЛЯЦИЕЙ (опция ПО, цикл 290, DIN/ISO G290)
