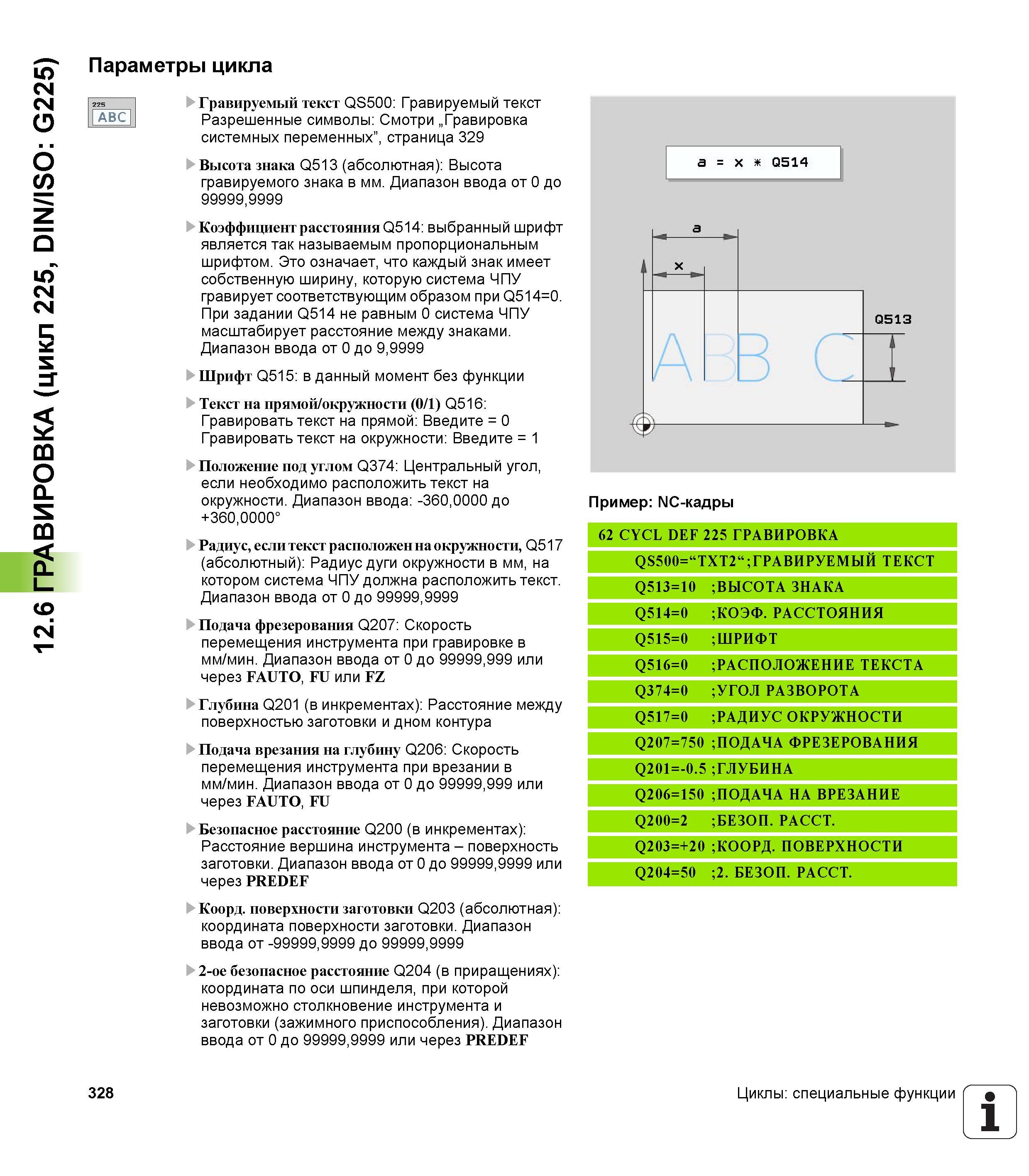

12.6 ГРАВИРОВКА (цикл 225, DIN/ISO G225) Параметры цикла Гравируемый текст QS500 Гравируемый текст Разрешенные символы Смотри „Гравировка системных переменных”, страница 329 Высота знака Q513 (абсолютная) Высота гравируемого знака в мм. Диапазон ввода от 0 до 99999,9999 Коэффициент расстояния Q514 выбранный шрифт является так называемым пропорциональным шрифтом. Это означает, что каждый знак имеет собственную ширину, которую система ЧПУ гравирует соответствующим образом при Q514=0. При задании Q514 не равным 0 система ЧПУ масштабирует расстояние между знаками. Диапазон ввода от 0 до 9,9999 Шрифт Q515 в данный момент без функции Текст на прямой/окружности (0/1) Q516 Гравировать текст на прямой Введите = 0 Гравировать текст на окружности Введите = 1 Положение под углом Q374 Центральный угол, если необходимо расположить текст на окружности. Диапазон ввода -360,0000 до +360,0000° Радиус, если текст расположен на окружности, Q517 (абсолютный) Радиус дуги окружности в мм, на котором система ЧПУ должна расположить текст. Диапазон ввода от 0 до 99999,9999 Подача фрезерования Q207 Скорость перемещения инструмента при гравировке в мм/мин. Диапазон ввода от 0 до 99999,999 или через FAUTO, FU или FZ Глубина Q201 (в инкрементах) Расстояние между поверхностью заготовки и дном контура Подача врезания на глубину Q206 Скорость перемещения инструмента при врезании в мм/мин. Диапазон ввода от 0 до 99999,999 или через FAUTO, FU Безопасное расстояние Q200 (в инкрементах) Расстояние вершина инструмента - поверхность заготовки. Диапазон ввода от 0 до 99999,9999 или через PREDEF Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безопасное расстояние Q204 (в приращениях) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 или через PREDEF 225 ABC Пример NC-кадры 62 CYCL DEF 225 ГРАВИРОВКА д8500=“ТХТ2“;ГРАВИРУЕМЫИ ТЕКСТ Q513=10 ;ВЫСОТА ЗНАКА Q514=0 ;КОЭФ. РАССТОЯНИЯ Q515=0 ;ШРИФТ Q516=0 РАСПОЛОЖЕНИЕ ТЕКСТА Q374=0 ;УГОЛ РАЗВОРОТА Q517=0 ;РАДИУС ОКРУЖНОСТИ 0 5 7 = 7 0 2 Q ;ПОДАЧА ФРЕЗЕРОВАНИЯ Q201=-0.5 ;ГЛУБИНА Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ Q200=2 ;БЕЗОП. РАССТ. Q 2 О 3 = + 2 О ;КООРД. ПОВЕРХНОСТИ Q204=50 ;2. БЕЗОП. РАССТ. 328 Циклы специальные функции 1
