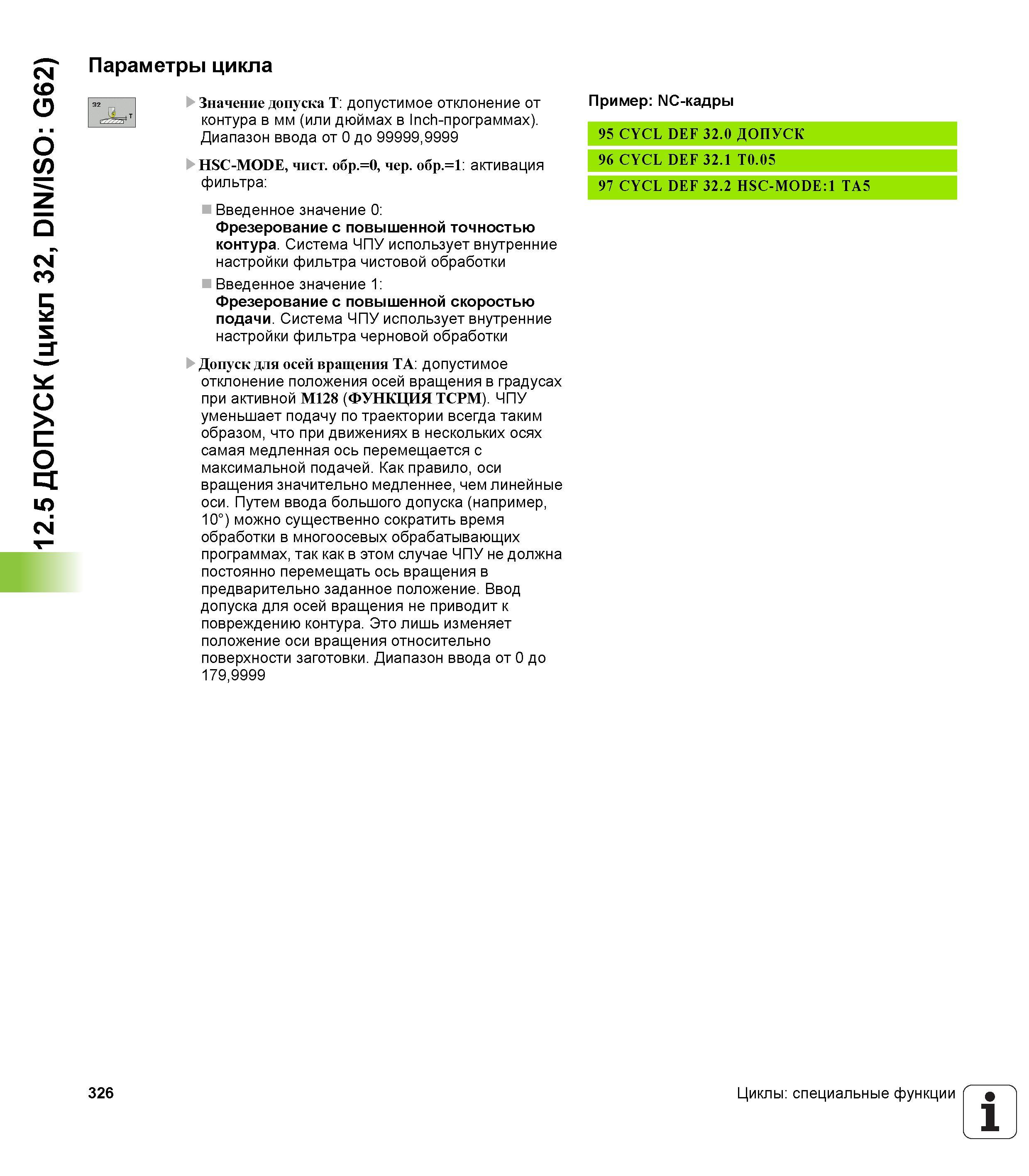

12.5 ДОПУСК (цикл 32, DIN/ISO G62) Параметры цикла Значение допуска T допустимое отклонение от контура в мм (или дюймах в Inch-программах). Диапазон ввода от 0 до 99999,9999 HSC-MODE, чист. обр.=0, чер. обр.=1 активация фильтра Введенное значение 0 Фрезерование с повышенной точностью контура. Система ЧПУ использует внутренние настройки фильтра чистовой обработки Введенное значение 1 Фрезерование с повышенной скоростью подачи. Система ЧПУ использует внутренние настройки фильтра черновой обработки Допуск для осей вращения TA допустимое отклонение положения осей вращения в градусах при активной M128 (ФУНКЦИЯ TCPM). ЧПУ уменьшает подачу по траектории всегда таким образом, что при движениях в нескольких осях самая медленная ось перемещается с максимальной подачей. Как правило, оси вращения значительно медленнее, чем линейные оси. Путем ввода большого допуска (например, 10°) можно существенно сократить время обработки в многоосевых обрабатывающих программах, так как в этом случае ЧПУ не должна постоянно перемещать ось вращения в предварительно заданное положение. Ввод допуска для осей вращения не приводит к повреждению контура. Это лишь изменяет положение оси вращения относительно поверхности заготовки. Диапазон ввода от 0 до 179,9999 326 Пример NC-кадры Циклы специальные функции 1 _'
