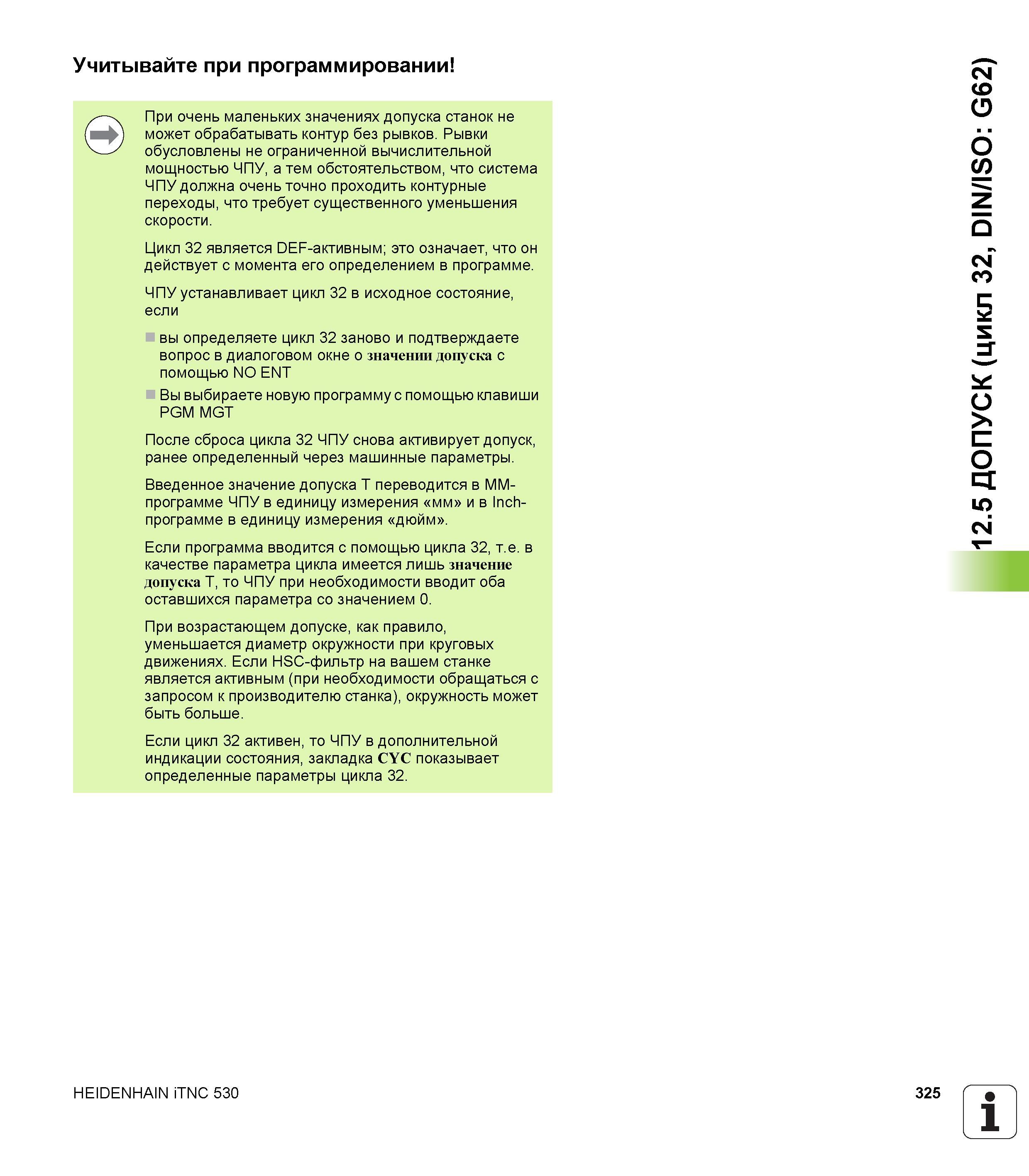

325 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.325

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 325 0325 Lab2u

Учитывайте при программировании При очень маленьких значениях допуска станок не может обрабатывать контур без рывков. Рывки обусловлены не ограниченной вычислительной мощностью ЧПУ, а тем обстоятельством, что система ЧПУ должна очень точно проходить контурные переходы, что требует существенного уменьшения скорости. Цикл 32 является DEF-активным; это означает, что он действует с момента его определением в программе. ЧПУ устанавливает цикл 32 в исходное состояние, если вы определяете цикл 32 заново и подтверждаете вопрос в диалоговом окне о значении допуска с помощью NO ENT Вы выбираете новую программу с помощью клавиши PGM MGT После сброса цикла 32 ЧПУ снова активирует допуск, ранее определенный через машинные параметры. Введенное значение допуска T переводится в MM-программе ЧПУ в единицу измерения мм и в Inch-программе в единицу измерения дюйм Если программа вводится с помощью цикла 32, т.е. в качестве параметра цикла имеется лишь значение допуска T, то ЧПУ при необходимости вводит оба оставшихся параметра со значением 0. При возрастающем допуске, как правило, уменьшается диаметр окружности при круговых движениях. Если HSC-фильтр на вашем станке является активным (при необходимости обращаться с запросом к производителю станка), окружность может быть больше. Если цикл 32 активен, то ЧПУ в дополнительной индикации состояния, закладка CYC показывает определенные параметры цикла 32. HEIDENHAIN iTNC 530 325 1 _' 12.5 ДОПУСК (цикл 32, DIN/ISO G62)
