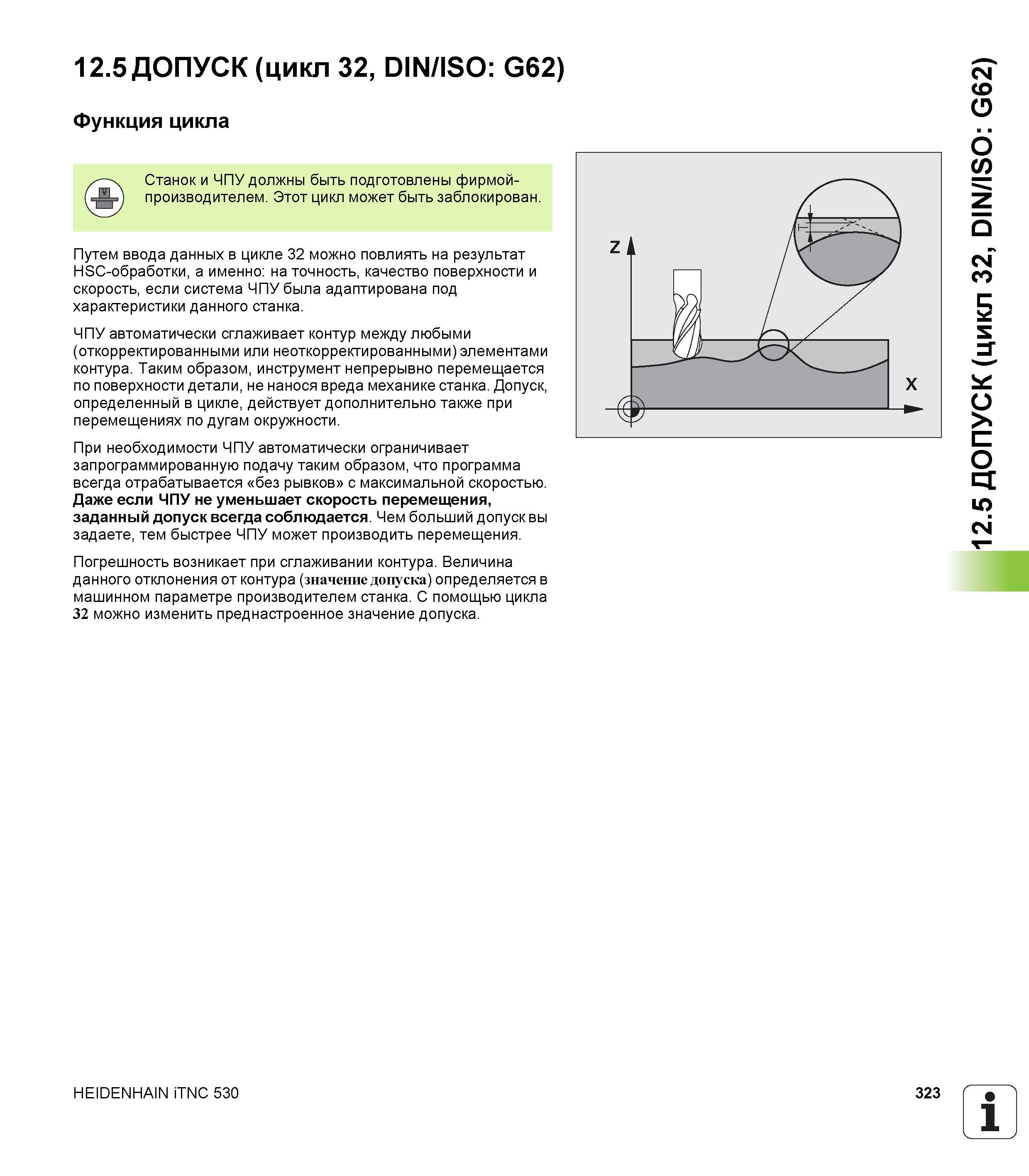

12.5 ДОПУСК (цикл 32, DIN/ISO G62) Функция цикла Станок и ЧПУ должны быть подготовлены фирмой-производителем. Этот цикл может быть заблокирован. Путем ввода данных в цикле 32 можно повлиять на результат HSC-обработки, а именно на точность, качество поверхности и скорость, если система ЧПУ была адаптирована под характеристики данного станка. ЧПУ автоматически сглаживает контур между любыми (откорректированными или неоткорректированными) элементами контура. Таким образом, инструмент непрерывно перемещается по поверхности детали, не нанося вреда механике станка. Допуск, определенный в цикле, действует дополнительно также при перемещениях по дугам окружности При необходимости ЧПУ автоматически ограничивает запрограммированную подачу таким образом, что программа всегда отрабатывается без рывков с максимальной скоростью. Даже если ЧПУ не уменьшает скорость перемещения, заданный допуск всегда соблюдается. Чем больший допуск вы задаете, тем быстрее ЧПУ может производить перемещения. Погрешность возникает при сглаживании контура. Величина данного отклонения от контура (значение допуска) определяется в машинном параметре производителем станка. С помощью цикла 32 можно изменить преднастроенное значение допуска. HEIDENHAIN iTNC 530 323 1 12.5 ДОПУСК (цикл 32, DIN/ISO G62)
