Системы числового программного управления / CNC programming and machining

HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование циклов (Всего 539 стр.)




324 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.324
324 12 5 ДОПУСК (цикл 32, DIN/ISO G62) Факторы, влияющие на определение геометрии в CAM-системе Существенным фактором, влияющим на удаленное NC-прогр Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов систем числового программного управления оборудованием Версия 2012 года Стр. 324

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 324 0324 Lab2u

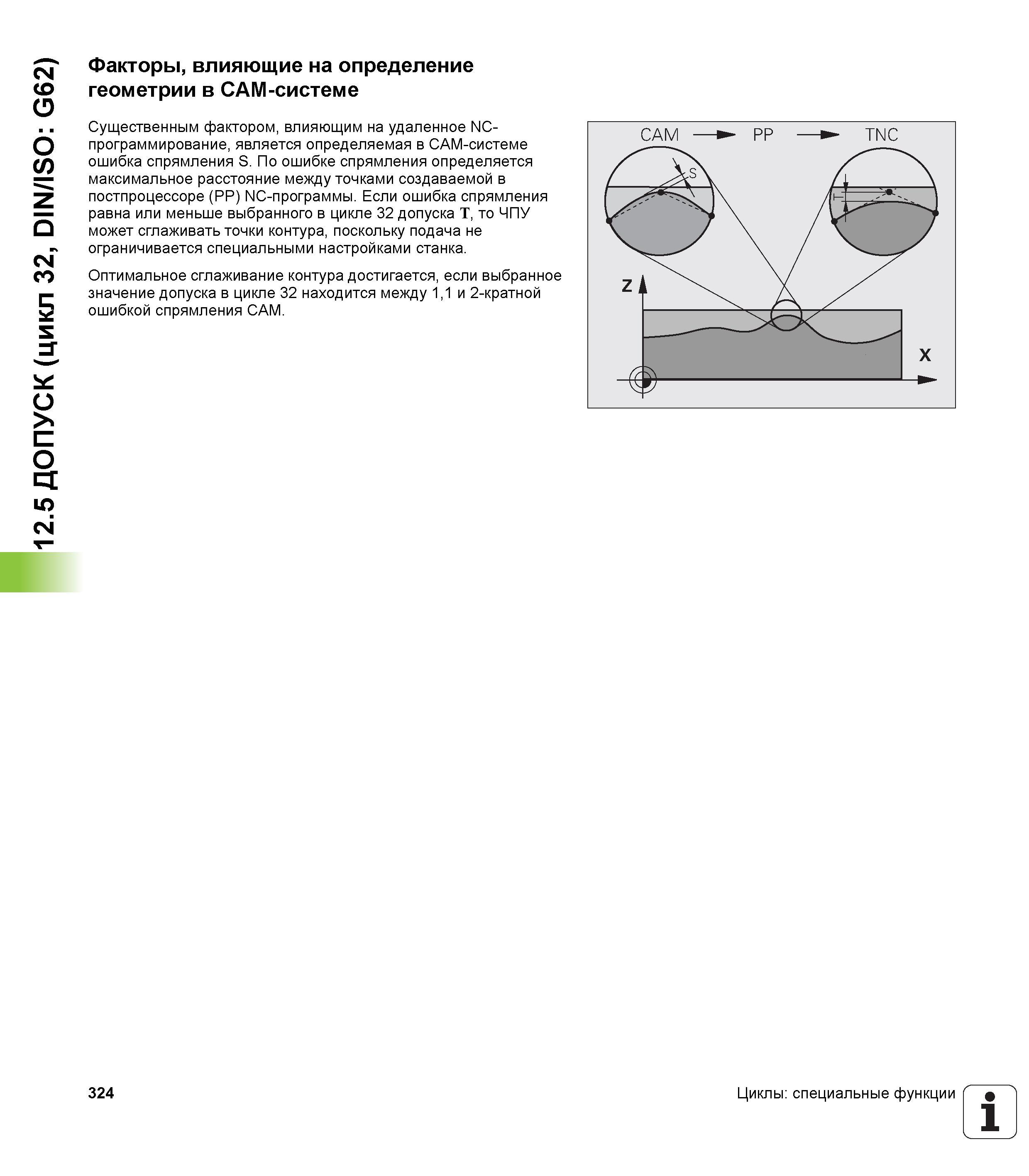

12.5 ДОПУСК (цикл 32, DIN/ISO G62) Факторы, влияющие на определение геометрии в CAM-системе Существенным фактором, влияющим на удаленное NC-программирование, является определяемая в CAM-системе ошибка спрямления S. По ошибке спрямления определяется максимальное расстояние между точками создаваемой в постпроцессоре (PP) NC-программы. Если ошибка спрямления равна или меньше выбранного в цикле 32 допуска T, то ЧПУ может сглаживать точки контура, поскольку подача не ограничивается специальными настройками станка. Оптимальное сглаживание контура достигается, если выбранное значение допуска в цикле 32 находится между 1,1 и 2-кратной ошибкой спрямления CAM. 324 Циклы специальные функции 1
