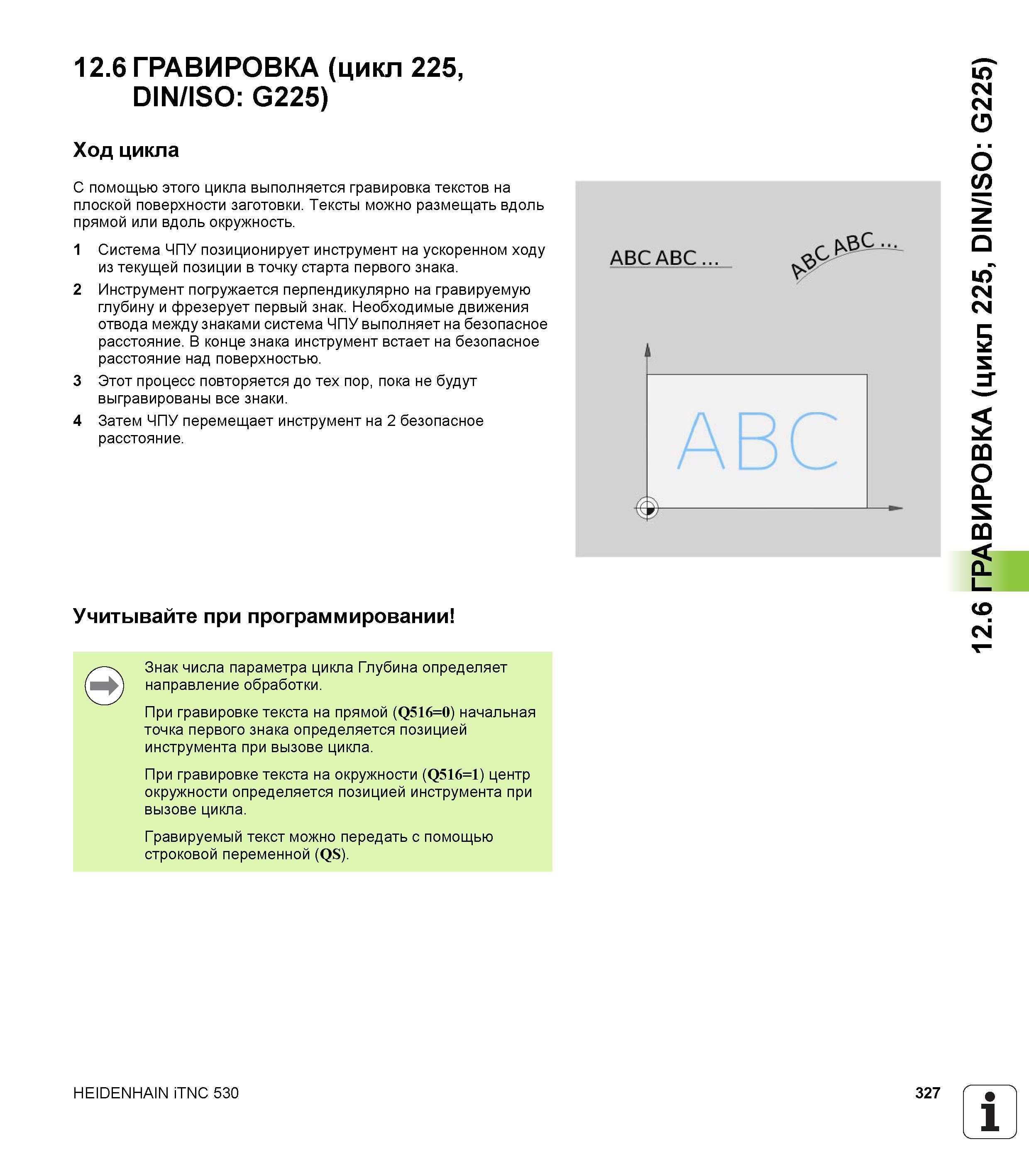

12.6 ГРАВИРОВКА (цикл 225, DIN/ISO G225) Ход цикла С помощью этого цикла выполняется гравировка текстов на плоской поверхности заготовки. Тексты можно размещать вдоль прямой или вдоль окружность. 1 Система ЧПУ позиционирует инструмент на ускоренном ходу из текущей позиции в точку старта первого знака. 2 Инструмент погружается перпендикулярно на гравируемую глубину и фрезерует первый знак. Необходимые движения отвода между знаками система ЧПУ выполняет на безопасное расстояние. В конце знака инструмент встает на безопасное расстояние над поверхностью. 3 Этот процесс повторяется до тех пор, пока не будут выгравированы все знаки. 4 Затем ЧПУ перемещает инструмент на 2 безопасное расстояние. Учитывайте при программировании Знак числа параметра цикла Глубина определяет направление обработки. При гравировке текста на прямой (Q516=0) начальная точка первого знака определяется позицией инструмента при вызове цикла. При гравировке текста на окружности (Q516=1) центр окружности определяется позицией инструмента при вызове цикла. Гравируемый текст можно передать с помощью строковой переменной (QS). HEIDENHAIN iTNC 530 327 1 12.6 ГРАВИРОВКА (цикл 225, DIN/ISO G225)
