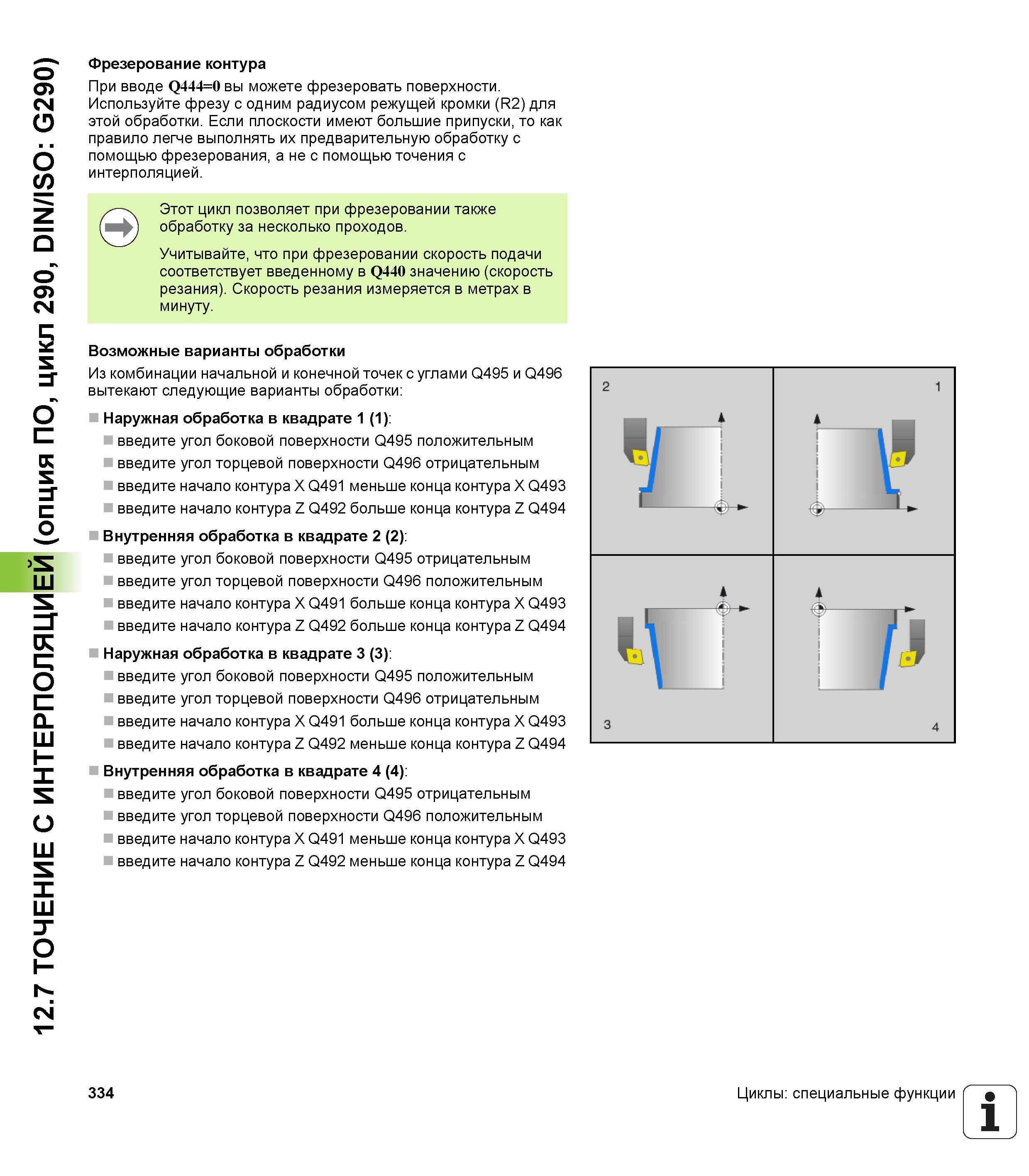

12.7 ТОЧЕНИЕ С ИНТЕРПОЛЯЦИЕЙ (опция ПО, цикл 290, DIN/ISO G290) Фрезерование контура При вводе Q444=0 вы можете фрезеровать поверхности. Используйте фрезу с одним радиусом режущей кромки (R2) для этой обработки. Если плоскости имеют большие припуски, то как правило легче выполнять их предварительную обработку с помощью фрезерования, а не с помощью точения с интерполяцией. Этот цикл позволяет при фрезеровании также обработку за несколько проходов. Учитывайте, что при фрезеровании скорость подачи соответствует введенному в Q440 значению (скорость резания). Скорость резания измеряется в метрах в минуту. Возможные варианты обработки Из комбинации начальной и конечной точек с углами Q495 и Q496 вытекают следующие варианты обработки Наружная обработка в квадрате 1 (1) введите угол боковой поверхности Q495 положительным введите угол торцевой поверхности Q496 отрицательным введите начало контура X Q491 меньше конца контура X Q493 введите начало контура Z Q492 больше конца контура Z Q494 Внутренняя обработка в квадрате 2 (2) введите угол боковой поверхности Q495 отрицательным введите угол торцевой поверхности Q496 положительным введите начало контура X Q491 больше конца контура X Q493 введите начало контура Z Q492 больше конца контура Z Q494 Наружная обработка в квадрате 3 (3) введите угол боковой поверхности Q495 положительным введите угол торцевой поверхности Q496 отрицательным введите начало контура X Q491 больше конца контура X Q493 введите начало контура Z Q492 меньше конца контура Z Q494 Внутренняя обработка в квадрате 4 (4) введите угол боковой поверхности Q495 отрицательным введите угол торцевой поверхности Q496 положительным введите начало контура X Q491 меньше конца контура X Q493 введите начало контура Z Q492 меньше конца контура Z Q494 334 Циклы специальные функции 1
