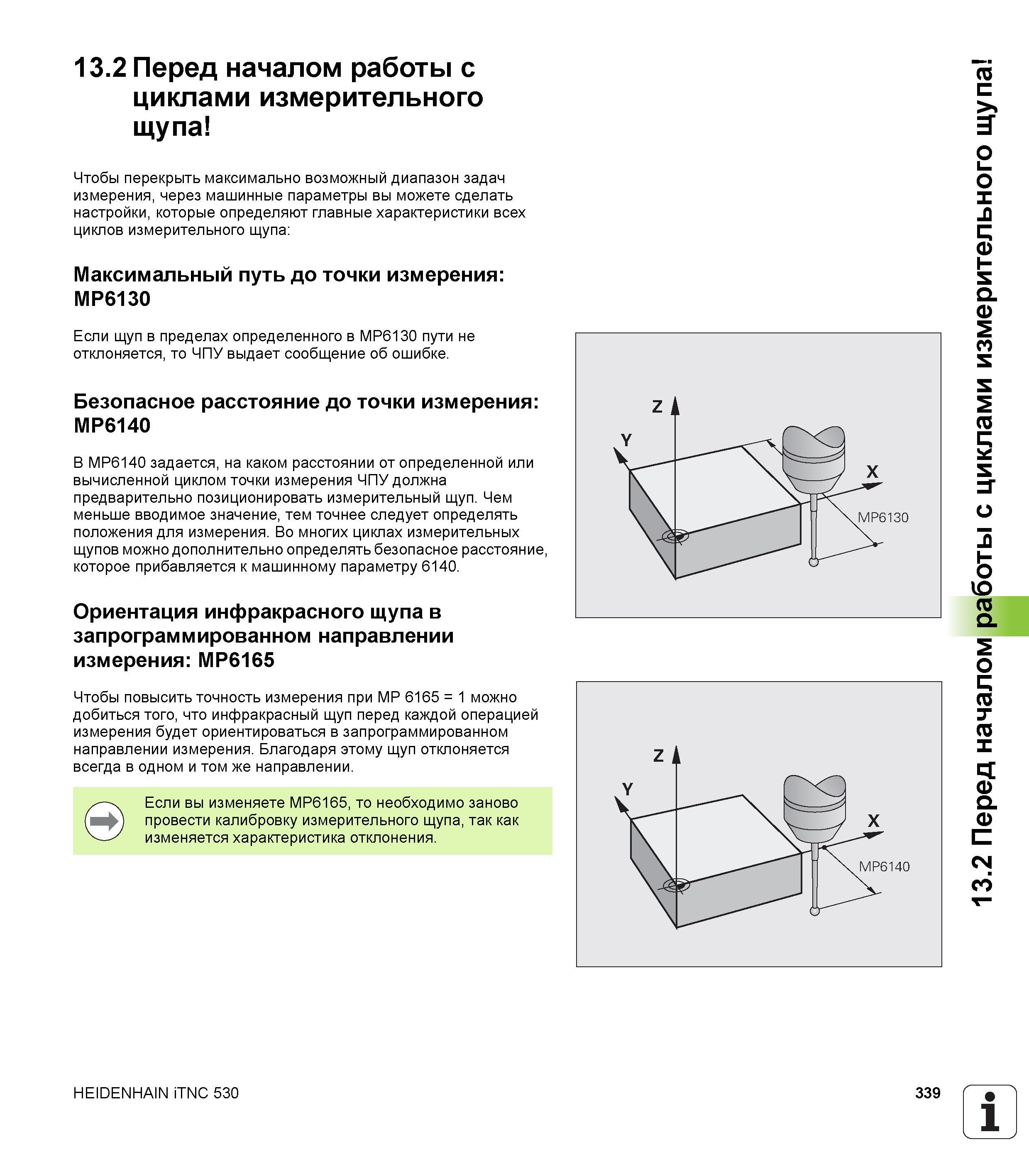

13.2 Перед началом работы с циклами измерительного щупа Чтобы перекрыть максимально возможный диапазон задач измерения, через машинные параметры вы можете сделать настройки, которые определяют главные характеристики всех циклов измерительного щупа Максимальный путь до точки измерения MP6130 Если щуп в пределах определенного в MP6130 пути не отклоняется, то ЧПУ выдает сообщение об ошибке. Безопасное расстояние до точки измерения MP6140 В MP6140 задается, на каком расстоянии от определенной или вычисленной циклом точки измерения ЧПУ должна предварительно позиционировать измерительный щуп. Чем меньше вводимое значение, тем точнее следует определять положения для измерения. Во многих циклах измерительных щупов можно дополнительно определять безопасное расстояние, которое прибавляется к машинному параметру 6140. Ориентация инфракрасного щупа в запрограммированном направлении измерения MP6165 Чтобы повысить точность измерения при MP 6165 = 1 можно добиться того, что инфракрасный щуп перед каждой операцией измерения будет ориентироваться в запрограммированном направлении измерения. Благодаря этому щуп отклоняется всегда в одном и том же направлении. Если вы изменяете МР6165, то необходимо заново провести калибровку измерительного щупа, так как изменяется характеристика отклонения. HEIDENHAIN iTNC 530 339 1 13.2 Перед началом работы с циклами измерительного щупа
